Dispositivo de carga de la prueba de la fuerza de la inserción del interfaz del vehículo eléctrico IEC62196

Dispositivo de carga de la prueba de la fuerza de la inserción del interfaz del vehículo eléctrico IEC62196

Estándares y cláusulas cumplidos para el dispositivo de carga de la prueba de la fuerza de la inserción del interfaz

Cláusula 14.1.5, 14.1.6, fig13, fig14 del 62196-1:2020 del IEC.

Cláusula 17,2 del 62196-1:2014 del IEC.

Parámetros técnicos para el dispositivo de carga de la prueba de la fuerza de la inserción del interfaz

Descripción del equipo para el dispositivo de carga de la prueba de la fuerza de la inserción del interfaz

Propósito de la prueba: La estructura del interfaz de carga debe hacerlo fácil insertar el arma de carga, y comprueba si la fuerza máxima requerida para insertar el arma de carga en el zócalo del dispositivo está dentro de la gama especificada en el estándar.


Principio de la prueba: La fuerza del arma de carga insertado en el zócalo: ponga el arma de carga verticalmente hacia abajo, el lugar el peso principal según los requisitos estándar en el arma de carga, y después utilice un peso 0.8kg para caer libremente de una altura de los 5cm para afectar el peso principal, el arma de carga debe ser insertado en el zócalo a la posición requerida por el contacto

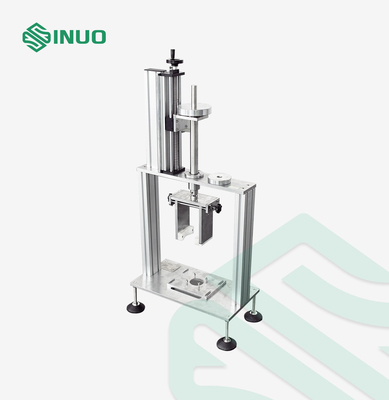

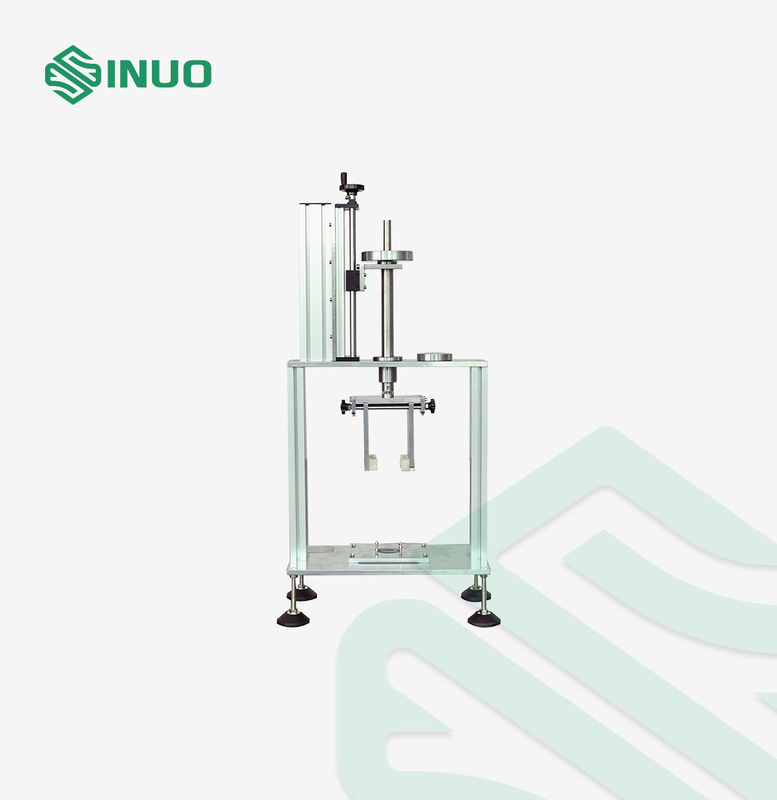

Estructura del equipo: Este dispositivo se compone del embase A de la instalación del zócalo, del cepo de carga del arma, del peso principal F, y del peso adicional G.
Nota: Se adopta el accesorio ajustable de centro, que puede sostener toda clase de productos de carga del arma

Características de la estructura

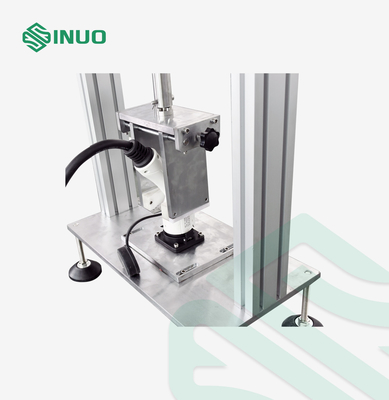

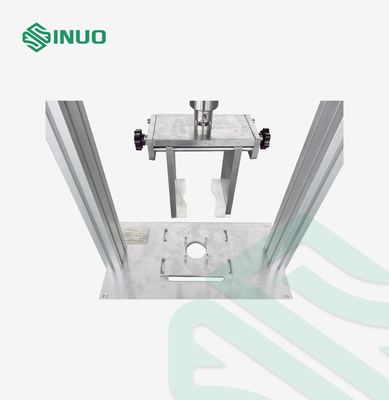

Este dispositivo se compone principalmente del accesorio de la instalación, del cepo, del peso principal, del peso suplementario y del enchufe de la prueba. De acuerdo con experiencia, la abrazadera del tirón se cambia a un contrapeso, el gancho del peso está conectado directamente con el enchufe de la prueba, y el accesorio para sostener la muestra se configura. La forma específica se muestra en el cuadro 1.
