Equipo de prueba de carga del terminal del arma del vehículo eléctrico Fig12 del IEC 62196

Nombre De La Marca:	Sinuo
Número De Modelo:	SN1012
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 sistemas/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Estándar aplicado:

IEC 62196-1Ed.4CDV 2020

Tarifa de la prueba:

(10 ± 2) r/min o (9 ± 1) r/min

Fuente de alimentación:

Puede ser modificado para requisitos particulares

Estación de prueba:

Sola estación

Diámetro del giro:

75/76m m

Peso de la carga:

0.4-70.3Kg

Altura de la prueba:

260-660m m

Diámetro de la carcasa:

6.5-44.5m m

Detalles de empaquetado:

caja de la madera contrachapada

Capacidad de la fuente:

10 sistemas/mes

Resaltar:

Equipo de prueba de carga del terminal del arma del vehículo

Equipo de prueba del terminal del arma del IEC 62196

Descripción del producto

Equipo de prueba de carga del terminal del arma del vehículo eléctrico Fig12 del IEC 62196

Estándares y cláusulas cumplidos

Esta máquina de prueba se ajusta a la cláusula 13.3.1 fig12 del 62196-1:2020 del IEC, al cuadro 3, y a UL486A-B: 2009clause 9.3.2.1, cláusula 9.3.2.3, cláusula 9.3.2.4 y cuadro 26 y cuadro 6 etc.

Parámetros técnicos

Nombre de parámetro	Datos del parámetro
Fuente de alimentación	Según requisitos de cliente
Estación de prueba	Solo
Tarifa de la prueba	(10 ± 2) r/min o (9 ± 1) r/min, ajustable
Diámetro del giro	75 / 76m m
Tiempos de la prueba	1-99min59s
Peso de la carga	0.4-70.3Kg
Altura de la prueba	260-660m m ajustables
Diámetro del buje	6.5m m, 9.5m m, 13m m, 14.5m m, 15.9m m, 19.1m m, 22.2m m, 25.4m m, 28.6m m, 31.8m m, 38.1m m, 44.5m m
Dimensiones y peso del equipo	L 600mm* W 600m m * H1680mm, aproximadamente 350KG
Modo del ajuste de altura	Ajuste manual, con el mecanismo de elevación de la diapositiva del tornillo
Mecanismo favorable	La bandeja del peso con el sensor del valor de la fuerza, pantalla táctil que supervisa valor de la fuerza, puede alcanzar 0-965N la prueba de la tensión 1min

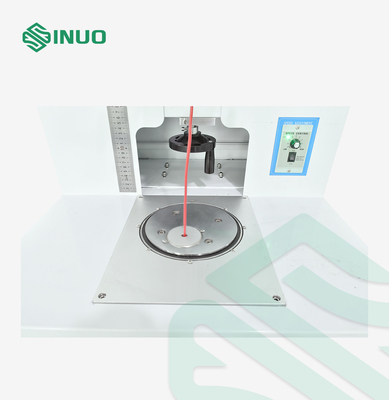

Equipo de prueba de carga del terminal del arma del vehículo eléctrico Fig12 del IEC 62196 0

Descripción del equipo

Este dispositivo prueba si los terminales roscados y los terminales descosidos pueden soportar la tensión del mecanismo durante uso normal. Se utiliza principalmente para juzgar si el diseño y la estructura del hilo que afianza el terminal con abrazadera para cumplir los requisitos del alambre de fijación con abrazadera sin daño excesivo.

Adopta la estructura del tornillo de la guía. Cuando está utilizado, el número de pruebas se puede preestablecer primero, y el valor determinado parará automáticamente, y acompañado por la señal de alarma de los sonidos.

El número de pruebas se puede preestablecer antes de la prueba. Cuando el número preestablecido de pruebas se alcanza, se publica las paradas de la máquina de prueba automáticamente y una alarma.

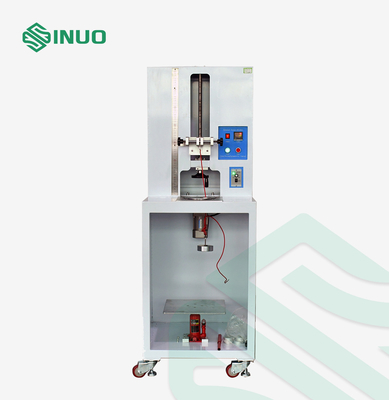

Equipo de prueba de carga del terminal del arma del vehículo eléctrico Fig12 del IEC 62196 1

Preguntas y respuestas

Q: ¿Cuál es el diámetro de forrar el agujero para este dispositivo?
: Es 6.5m m, 9.5m m, 13m m, 14.5m m, 15.9m m, 19.1m m, 22.2m m, 25.4m m, 28.6m m, 31.8m m, 38.1m m, 44.5m m (los detalles refieren al cuadro de siguiente 3).

Q: ¿Cuál es el índice de prueba para este dispositivo?
: Es (10±2) r/min.

Detalles:

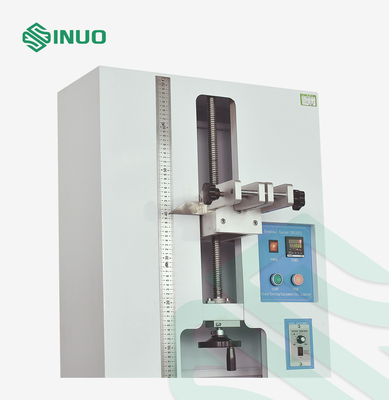

Equipo de prueba de carga del terminal del arma del vehículo eléctrico Fig12 del IEC 62196 2

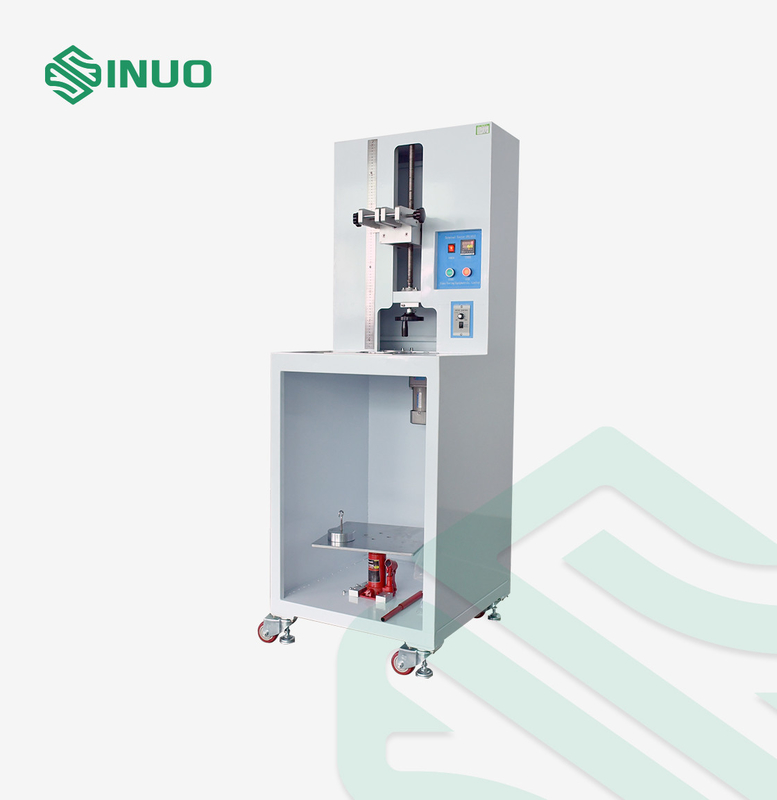

Equipo de prueba de carga del terminal del arma del vehículo eléctrico Fig12 del IEC 62196 3
