Probador de carga del generador de los voltajes de impulso de la pila del vehículo eléctrico

Probador de carga del generador de los voltajes de impulso de la pila del vehículo eléctrico

Nombre De La Marca:	Sinuo
Número De Modelo:	SN1104-20KV
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 SETS/MONTH

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Estándar cumplido:

IEC 60664-1

Cláusula cumplida:

Cláusula 6.2.2.1

Alto voltaje de DC:

20kV el ±5% (máximo)

Resistencia interna:

2Ω ± el 10%, 500Ω± el 10%

Ciclos del impacto:

1 ~ 9999

Tiempo del intervalo:

1 ~ 99s

Voltaje máximo:

300V-20kV

Tiempo del frente de onda:

± el 30% de 1,2 µs

Detalles de empaquetado:

Caja de la madera contrachapada

Capacidad de la fuente:

10 SETS/MONTH

Resaltar:

Probador de carga del generador de los voltajes de impulso de la pila

Probador del generador de los voltajes de impulso del vehículo eléctrico

Descripción del producto

Generador de carga de los voltajes de impulso de la pila del vehículo eléctrico

Estándares y cláusulas cumplidos para el generador de carga de los voltajes de impulso de la pila del vehículo eléctrico

El generador de la prueba de impulso se ajusta a los requisitos estándar de la cláusula 6.2.2.1 del IEC 60664-1, requeridos por la cláusula 12,7 del IEC 61851-1 y la cláusula 11,4, etc. del IEC 61851-23.

Se utiliza para verificar que los dispositivos soportarán las sobretensiones transitorias a las cuales pueden ser sujetados. La prueba del voltaje de impulso es una prueba destructiva en la cual una avería ocurre si el espécimen de la prueba no puede soportar el voltaje aplicado. Cuando la muestra analiza, las chispas y los sonidos de la descarga serán generados. El voltaje máximo del instrumento caerá perceptiblemente (cerca de cero) cuando está sin carga. Cuando el mismo voltaje se aplica otra vez, sobre fenómeno ocurrirá.

Parámetros técnicos para el generador de carga de los voltajes de impulso de la pila del vehículo eléctrico

Modelo	SN1104-20KV
Alto voltaje de DC	20kV el ±5% (máximo)
Onda del voltaje de impulso	Tiempo del frente de onda del impulso: ± el 30% de 1,2 µs; De medio valor después de tiempo de la onda: ± 20% de 50 µs Observe por favor que la forma de onda se debe comprobar un osciloscopio externo
Resistencia interna del instrumento	2Ω ± 10%and 500Ω± el 10%
Voltaje máximo: 300 V~ 20kV	300V-20kV, punto bajo: 300 V~ 2,500V, arriba: 2.500 V~ 20kV
Tiempo del intervalo del impacto	1 ~ 99s puede ser preestablecido
Ciclos del impacto	1 ~ 9999
Polaridad	Positivo y negativo
Fuente de energía de trabajo	Voltaje clasificado: ~ el 220V±10%, 50/60Hz
Ambiente del uso	Temperatura: 15°C-35°C, humedad relativa 10%-75%
Dimensión	600mm×570mm×1500m m
Peso	90 KILOGRAMOS

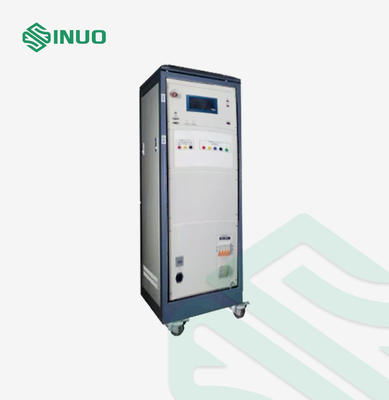

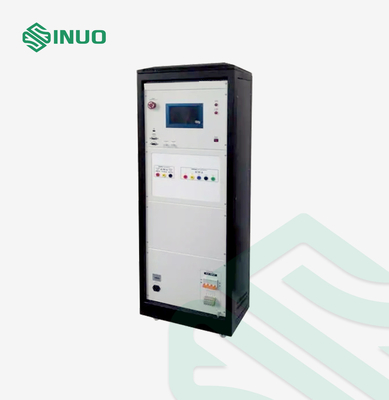

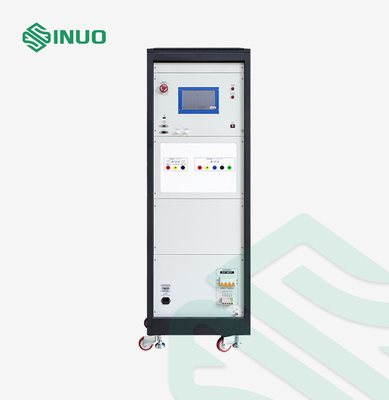

Detalle de carga del generador de los voltajes de impulso de la pila del vehículo eléctrico

Probador de carga del generador de los voltajes de impulso de la pila del vehículo eléctrico 0

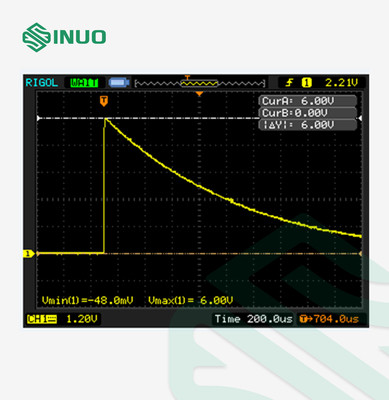

forma de onda de la salida del voltaje del circuito abierto 6kV (1000: 1)

Observe por favor que la forma de onda se debe comprobar un osciloscopio externo
