Polvo del equipo de prueba del conector de la cláusula 20,2 EV - cámara de la prueba de prueba

Cámara a prueba de polvo de la prueba del equipo de prueba del conector de EV

Estándares y cláusulas cumplidos

Esta cámara de la prueba cumple con IEC60529-2013, EN60529, DIN40050, SAEJ575 y el etc.

Parámetros técnicos

1. Tamaño interno del espacio: anchura 1500mm*depth 1000mm*height 1000m m;

2. Polvo de la prueba: polvo de talco seco que puede pasar a través de un tamiz cuadrado con un tamaño de malla de los 75μm y un diámetro de alambre de los 50μm.

3. Cantidad del polvo: 2-4kg/m3.

4. Velocidad de aire: <2m>

5. Diferencia de bombeo de la presión: 0 ~ -10kPa ajustable, equipado de la exhibición del indicador de presión.

6. Control de flujo de bombeo de la bomba de vacío: 60-600, 600-6000mL/min ajustable;

7. Temperatura de calefacción: la temperatura normal +10℃~+60℃ se puede ajustar para reducir la humedad en la cámara y para exhibir la humedad en la cámara;

8. La estructura completamente incluida, la bomba de la vibración adopta una bomba neumática de la vibración, la amplitud puede ser stepless ajustado ajustando el flujo de aire, la fan potente de la circulación circula el aire interior para conducir la suspensión del polvo, y la velocidad de la fan se puede ajustar por el convertidor de frecuencia;

9. Puerta sellada con la ventana de cristal, equipada del cepillo del retiro de polvo para facilitar la observación de condiciones interiores;

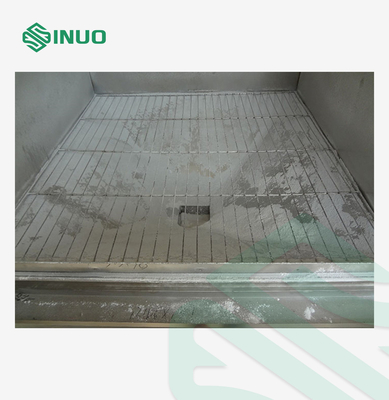

10. la cerca de acero inoxidable de la Doble-capa deja de lado muestras de la prueba del lugar;

11. Configuración de sistema del vacío: bomba de vacío, metro de flujo, indicador de presión negativa del vacío, válvula de regulación de la presión, filtro.

12. La pared interna se hace del acero inoxidable y la pared externa se pinta con las placas de acero.

13. Configure la fuente de alimentación de la prueba de muestra (zócalo a prueba de polvo incorporado), el encendido-apagado de la fuente de alimentación de la muestra es controlado por la máquina, y la entrada del poder se separa de la máquina

14. Resolución: temperatura: 0.1°C, tiempo: 1S;

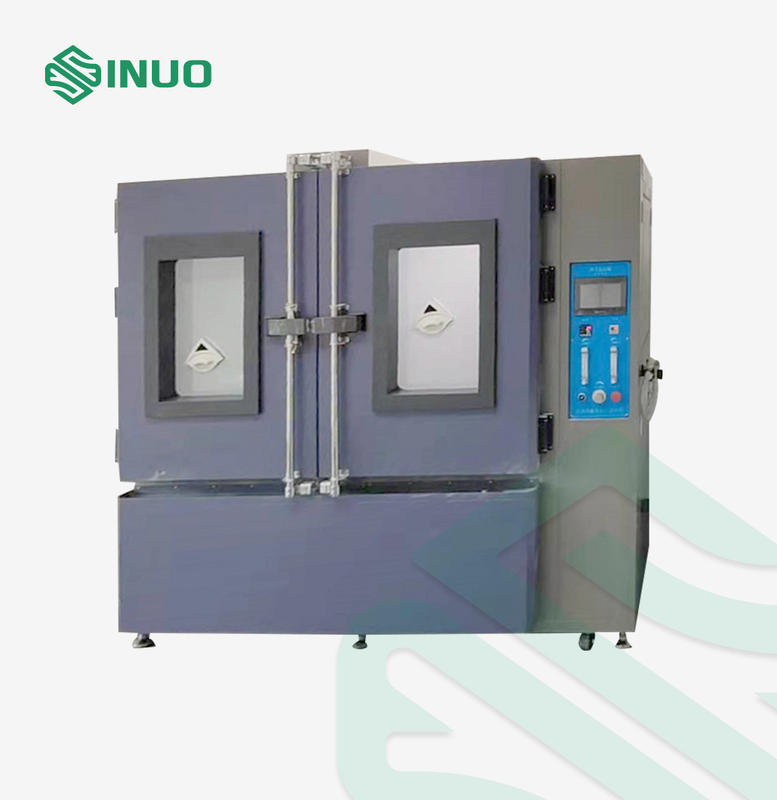

15. Puerta: Puerta doble, tamaño W1500mm*H1000mm de la abertura de la puerta;

16. El interfaz de control es actuado por la pantalla táctil, que es fácil de actuar, y será probada automáticamente después de que se fijen los parámetros de programa.

Descripción del equipo

Propósito de prueba: Esta cámara de la prueba se utiliza para el equipo mecánico, eléctrico, electrónico, electroquímico, y electromecánico. Evalúe la resistencia, el almacenamiento y la operación de estos dispositivos a la exposición para lijar (en seco) o a las atmósferas polvo-cargadas. Utilizado para la prueba de funcionamiento del lacre del producto y la prueba de la confiabilidad.

Características de la cámara:

1. La vibración adopta modo neumático de la vibración, y la amplitud puede ser stepless ajustado;

2. Equipado de un convertidor de frecuencia, la velocidad corriente de la fan se puede ajustar por la conversión de frecuencia;

3. La velocidad y la presión de bombeo de la muestra se pueden ajustar independientemente, y la presión de bombeo es estable;

4. Equipado de un metro electrónico de la temperatura y de la humedad, que se puede exhibir directamente en la pantalla táctil;

5. El embudo inferior se equipa de un interruptor de la vávula de bola para el reemplazo fácil del polvo;

6. La pared de la cámara de la prueba se equipa de un montaje de filtro del polvo del aire, y la presión atmosférica de las cámaras internas y externas se equilibra;

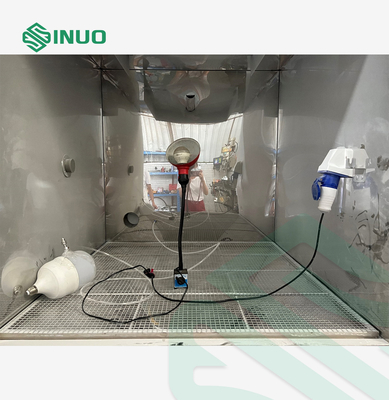

7. El programa es fácil de actuar. Además, la muestra poder-en el precalentamiento de la función se añade. Por ejemplo, cuando las lámparas de prueba, las lámparas se requieren ser accionadas encendido y ser precalentadas a un estado estable antes de la prueba del polvo. Después de que el tiempo de calentamiento sea completo, el dispositivo comenzará automáticamente la prueba del polvo. De esta manera, la prueba del alumbrado se puede terminar directamente en la cámara de polvo al mismo tiempo.

8. Estructura de la cámara: la abertura de la puerta es sin obstáculo (1500X1000m m), y la puerta está completamente abierta, que es conveniente para colocar muestras grandes y pesadas en la cámara.

Protección de la seguridad: alarma y causa de la falta, procesando la función pronto, cierre automático después de alarma de la falta; protección de la salida, protección del cortocircuito, motor de fan que se recalienta, pérdida total de la fase del equipo/fase reversa, protección total de la sincronización del equipo.

Fuente de alimentación: CA 380V 50HZ 4KW; un interfaz de la fuente del aire comprimido, conducto de aire de Φ8mm.

Estructura de la cámara:

1. Se diseña como embudo cónico con un puerto de la eliminación del polvo y un puerto que sopla del polvo en la parte inferior. Instale una fan de alta presión de la circulación de la turbina en el puerto que sopla del polvo para enviar el polvo del embudo al top de la cámara interna. El polvo está soplado abajo naturalmente del top verticalmente. Cuando el polvo cae en la pared lateral del embudo, el polvo es reciclado al puerto que sopla del polvo por el dispositivo vibrante, de modo que el ciclo comience una y otra vez.

2. Material interno de la cámara: placa de acero inoxidable;

3. Material externo de la cámara: placa de acero en frío + plástico de la pintura que cuece/del espray;

4. Dos ventanas panorámicas;

5. Raspador del polvo: es conveniente observar la situación de prueba;

6. Iluminación de la lámpara: una iluminación del LED está instalada dentro, que es conveniente para observar la situación de prueba;

7. Agujero de la prueba: Ø100mm;

8. La carga del soporte del compartimiento: 100KG.
