Sistema de prueba completo impermeable del vehículo eléctrico IPX1-8

Sistema de prueba completo impermeable del vehículo eléctrico IPX1-8

Estándares y cláusulas cumplidos

IEC 62196-1Ed.4CDV: cláusula 2020 20,2.

IEC60598-1: 2014 Luminaries-Part1: Requisitos generales y pruebas

IEC60529: 2013 grados de protección proporcionados por el recinto (código) del IP IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8.

Parámetros técnicos

Descripción del equipo

Muestras y límites: Productos eléctricos y electrónicos, piezas del automóvil y de la motocicleta, productos de la comunicación, aparatos electrodomésticos, iluminación y dispositivos al aire libre de la señal, etc.

Propósito de prueba: Para probar si los productos, los automóviles, las piezas de la motocicleta, los aparatos electrodomésticos, los sellos y las lámparas electrónicos y eléctricos pueden garantizar el buen funcionamiento del equipo y de los componentes en el ambiente del goteo, inmersión profunda de la colada, de la rociadura, de a corto plazo o de a largo plazo. El propósito es verificar el funcionamiento de la protección de la cáscara del producto en los niveles IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8 de goteo del agua, agua que rocía, rociadura del agua o inmersión a corto plazo

Principio de la prueba: Controlando el flujo del abastecimiento de agua para asegurarse de que el agua goteando, del derramamiento o de la rociadura alcanza la velocidad requerida estándar. La presión equivalente estándar es alcanzada controlando la profundidad de la muestra en el agua y el tiempo de la inmersión. Permite al equipo de prueba generar corriente uniforme o la presión sobre la superficie entera del recinto del espécimen

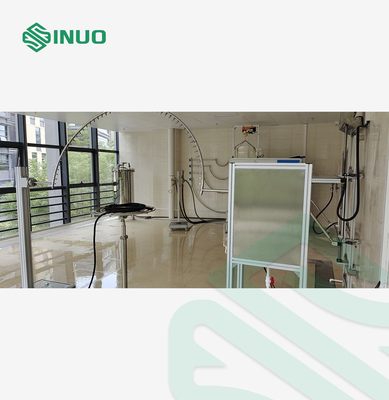

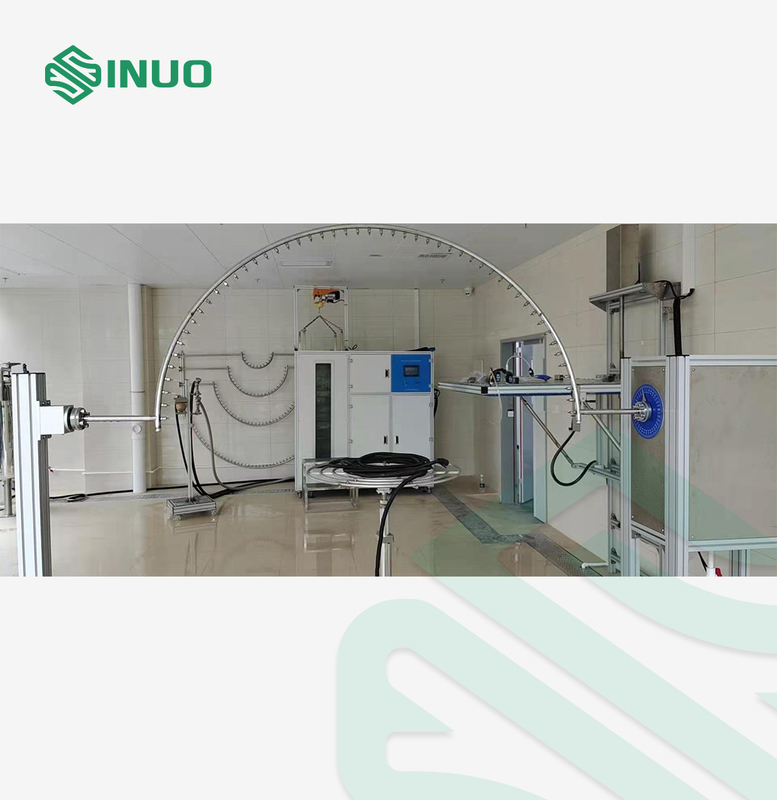

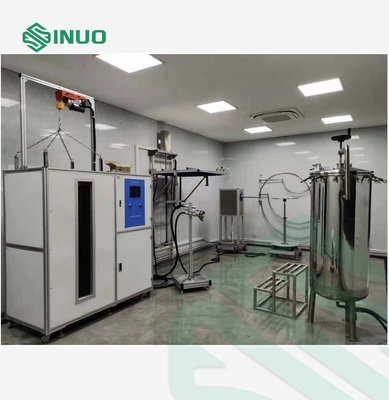

Estructura y características del equipo: El dispositivo se compone de un mecanismo de goteo, de un tubo oscilante que llueve el mecanismo, de un mecanismo de rociadura del agua, de un tanque de la inmersión del agua, de un tanque de agua de la presión, de una placa giratoria y de un gabinete de control eléctrico. El soporte del tanque del goteo adopta el tipo montado en la pared, que es aumentado y bajado automáticamente por el control de motor, y tiene la función de la anti-ca3ida. Hay un sistema del bastidor de la ayuda del piso para instalar el tubo oscilante, el tubo oscilante es conducido por un motor a la oscilación a la izquierda e a la derecha. El mecanismo del espray de agua está instalado en el soporte. El tanque de la inmersión y así como el gabinete de control eléctrico se hace en conjunto, y la cesta colgante que lleva la muestra es levantada y bajada por el alzamiento eléctrico. El tanque de agua de la presión se coloca por separado y está conectado con el tanque del gabinete y de agua de control. Equipado de una placa giratoria cargada con velocidad ajustable la placa giratoria se puede inclinar por 15° durante la prueba IPX2. Equipado de un dispositivo de limpieza del filtro de agua para prevenir la obstrucción del agujerito. Este sistema es una estructura abierta.

Ambiente del uso: Fuente de alimentación: AC380V±5%/50Hz, 5KW.

Lugar del uso: temperatura 15-35°C, humedad relativa 25%-75%, presión atmosférica 86-106kpa (860mbar-1060mbar). La tierra necesita ser plana. Hay iluminación, un interruptor impermeable de la salida (o zócalo), buena entrada del agua y funciones del drenaje.

Fuente de agua del uso: agua o agua del grifo clara sin impurezas, y limpiar el dispositivo del filtro con agua.
