UL 2594 Cláusula 8.2 Figura 6 Sonda articulada Material de nailon y metal

UL 2594 Cláusula 8.2 Figura 6 Sonda articulada Material de nailon y metal

Nombre De La Marca:	Sinuo
Número De Modelo:	SN2210-35
Cuota De Producción:	1
Precio:	Negociable
Condiciones De Pago:	T/T
Capacidad De Suministro:	100 PC/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

CHINA

Certificación:

Calibration Certificate (Cost Additional)

Estándar aplicado:

UL 2594

Cláusula aplicada:

Cláusula 8.2

Figura aplicada:

Figura 6

Función de sonda:

Sonda conjunta

Muestra de prueba:

Partes activas/mecánicas

Material de la sonda:

nailon y metal

función de prueba:

Protección del recinto

Tipo de paquete:

caja de aluminio

Detalles de empaquetado:

Caja de aluminio y caja de cartón

Capacidad de la fuente:

100 PC/mes

Resaltar:

Figura 6 Sonda articulada

Cláusula 8.2 Sonda articulada

Sonda articulada de nailon

Descripción del producto

UL 2594 Cláusula 8.2 Figura 6 Sonda articulada

Descripción general del equipoporUL 2594 Cláusula 8.2 Figura 6 Sonda articulada

Estándar: UL 2594 cláusula 8.2 figura 6.

Aplicación: es ampliamente utilizado en la prueba de protección de gabinetes de equipos eléctricos.

Muestra de prueba: partes activas o partes mecánicas de la carcasa de fácil acceso.

Característica: Mango de nylon + sonda, se fabrica según la figura estándar.

Parámetros técnicosporUL 2594 Cláusula 8.2 Figura 6 Sonda articulada

material de la sonda	Acero inoxidable
Material del mango	Nylon
Fuerza aplicada	Sin fuerza incorporada, debería funcionar con un dinamómetro
Normas aplicadas	UL 2594 Cláusula 8.2 Figura 6

Descripción de las normas pertinentesporUL 2594 Cláusula 8.2 Figura 6 Sonda articulada

8 Protección de los Usuarios - Accesibilidad y Atención al Usuario

8.1 Generalidades

8.1.1 Los requisitos de esta sección se aplican a las partes que son accesibles para el usuario.Para conocer los requisitos de protección del personal de servicio, consulte Protección del personal de servicio, 32.

8.2 Accesibilidad

8.2.1 Para reducir el riesgo de contacto no intencional que resulte en una descarga eléctrica de una parte viva no aislada o un cable recubierto con película, una abertura en un gabinete debe cumplir con:

a) Para una abertura que tenga una dimensión menor de menos de 25,4 mm (1 pulgada).dicha pieza o cable no debe entrar en contacto con la sonda ilustrada en la Figura 6.o

b) Para una abertura que tenga una dimensión menor de 25,4 mm (1 pulgada) o más, dicha parte o alambre debe estar espaciado de la abertura como se especifica en la Tabla 8.

Tabla 8

Distancia mínima requerida de una abertura a una parte que implica un riesgo de descarga eléctrica
Dimensión menor de apertura^{un, b}		Distancia mínima desde la abertura hasta la pieza^b
milímetro	pulgadas	milímetro	pulgadas
25.4	(1)	165.0	(6-1/2)
31.8	(1-1/4)	190.0	(7-1/2)
38.1	(1-1/2)	318.0	(12-1/2)
47.6	(1-7/8)	394.0	(15-1/2)
54.0	(2-1/8)	444.0	(17-1/2)
C		762.0	(30)
^aVer 8.2.4 ^bEntre 19,1 y 54 mm (3/4 y 2-1/8 pulgadas), se utilizará la interpolación para determinar un valor entre los valores especificados en la tabla. ^CMás de 54 mm (2-1/8 pulgadas) y no más de 152,0 mm (6 pulgadas).

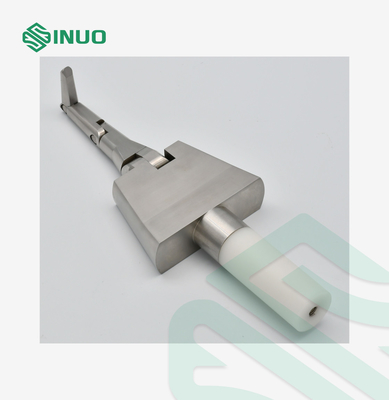

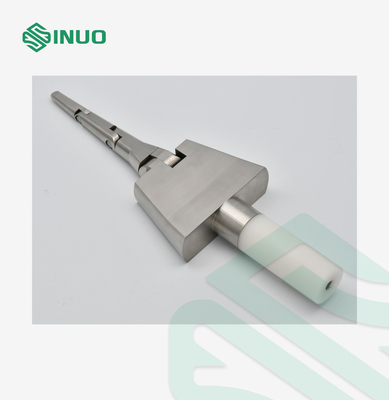

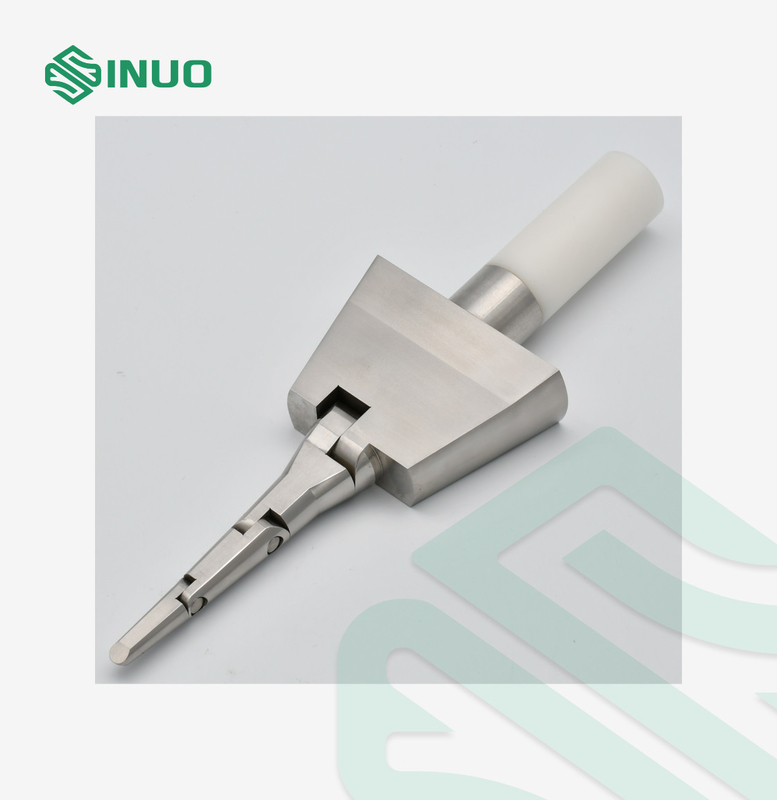

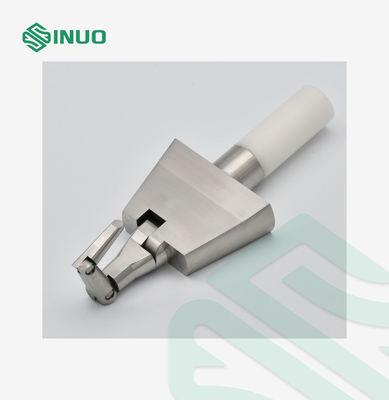

Fotos paraUL 2594 Cláusula 8.2 Figura 6 Sonda articulada

UL 2594 Cláusula 8.2 Figura 6 Sonda articulada Material de nailon y metal 0

UL 2594 Cláusula 8.2 Figura 6 Sonda articulada Material de nailon y metal 1
