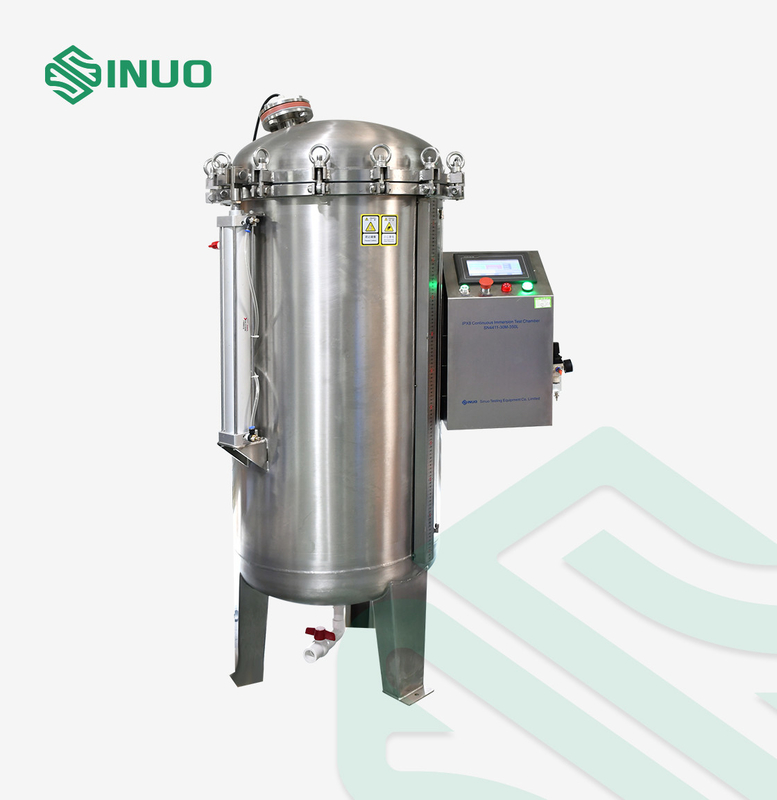

Cámara de prueba de inmersión continua IPX8 para piezas de vehículos eléctricos

Cámara de prueba de inmersión continua IPX8 para piezas de vehículos eléctricos

Nombre De La Marca:	Sinuo
Número De Modelo:	SN4411-30M-Ф600
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 sistemas/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

Calibration Certificate (Cost Additional)

Estándar aplicado:

CEI 60529

Código IP:

IPX8

Diámetro de la cámara:

600 mm

Altura de la cámara:

1200 mm

Capacidad de carga de la cesta colgante:

10 kg

Espesor de la cámara de acero inoxidable:

3 mm

Rango de profundidad de agua de prueba sugerido:

0-30M

Rango de ajuste de presión:

0-3 kg/cm²

Detalles de empaquetado:

Estuche de madera contrachapada

Capacidad de la fuente:

5 sistemas/mes

Resaltar:

Cámara de Prueba de Inmersión Continua

Cámara de Prueba de Inmersión Continua IPX8

Descripción del producto

Piezas de vehículos eléctricos Cámara de prueba de inmersión continua IPX8

Normas y cláusulas cumplidas paraCámara de prueba de inmersión continua IPX8

IEC 60529 -2013 “Grados de protección proporcionados por envolvente (código IP)”

Parámetros técnicosporCámara de prueba de inmersión continua IPX8

Diámetro interior de la cámara	Ф600 mm
Altura de la cámara	1200 mm
Dimensiones externas de la cámara	Aprox.750 mm de diámetro exterior * 1950 mm de altura
Capacidad de carga de la cesta colgante	10 kg
Espesor de la cámara de acero inoxidable	3 mm
Control del tiempo	1～99H59M59S
Control de presión y modo de visualización	Pantalla táctil, la presión se puede configurar y mostrar en la pantalla táctil
Sugerir rango de profundidad de agua de prueba	0-30M
Rango de ajuste de la presión de prueba	Presión atmosférica-3kg/cm²
Presión de escape de la válvula de seguridad	3,5 kg/cm²
Presión final máxima	4kg/cm²
Rango de ajuste del manómetro	Presión atmosférica～500Kap
Protección de presión	Protección de válvula de alivio de presión
Método de liberación de aire	Una vez completada la prueba, el aire se desinfla automáticamente.

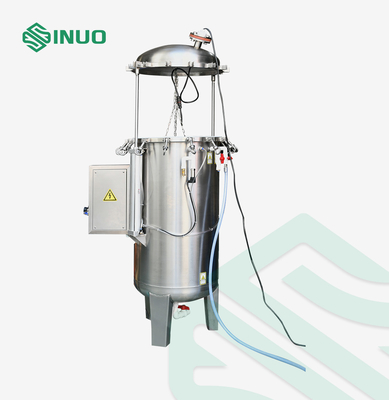

Método de apertura	El cilindro levanta automáticamente y cierra la tapa.

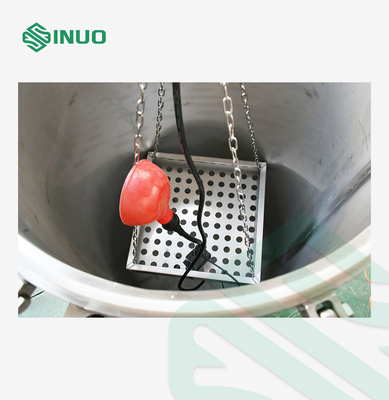

Ejemplo de método de fijación	La parte inferior de la cámara está equipada con una bandeja de muestra y el borde superior de la cámara está equipado con el gancho de muestra

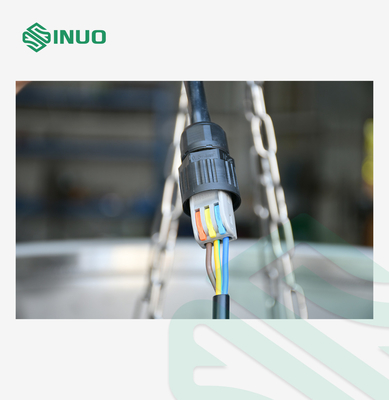

Terminales de fuente de alimentación para muestra	Con los terminales o la fuente de alimentación de conexión para la muestra, tiene una capacidad de carga de 15A.Nota: el cliente debe preparar el dispositivo de fuente de alimentación externa. Los terminales se muestran de la siguiente manera:
sistema presurizado	Fuente de aire externa (el comprador debe proporcionar una fuente de aire de más de 5 kg)
Pantalla de nivel de agua	Balanza y tubo de nivel de agua
Aparato para levantar	Cesta colgante portátil de acero inoxidable
Sistema de control	Control de pantalla táctil
Material de la cámara	acero inoxidable 304
Características	La cámara de prueba de inmersión continua IPX8 está equipada con un dispositivo antidisturbios de protección de presión y un dispositivo de alivio de presión de drenaje
Sistema de protección de seguridad	Sobrecarga de energía, protección contra cortocircuitos, aviso de sonido de alarma
Condiciones de uso
Diámetros de tubería de entrada y drenaje	Después de que el usuario haya planificado la ubicación del equipo, instale el interruptor de aire junto a él con anticipación e instale la tubería de entrada de agua y la tubería de drenaje debajo del interruptor de aire.Tubería de entrada de agua (tuberías de 4", debe haber válvulas), tuberías de drenaje (tuberías de 4", deben instalarse en el suelo)
Requerimientos de energía	CA220-240V, 50Hz±10%;Potencia: 2KW; Haga un interruptor de aire de 32A por separado, el interruptor de aire debe tener terminales de cableado y el cable de alimentación debe tener ≥2,5 metros cuadrados.
Condiciones ambientales	Temperatura: 15 ℃ ~ 35 ℃; Temperatura relativa: 25 % HR ~ 75 % HR; Presión atmosférica: 86kPa~106kPa
La profundidad del agua a la que corresponde el valor del manómetro	0.1MPa=1Kg/cm²=10M; 0.2MPa=2Kg/cm²=20M; 0.3MPa=3Kg/cm²=30M; 0.4MPa=4Kg/cm²=40M;
Tubo de nivel de agua	El indicador de nivel de agua en el equipo es para ver la altura de la tubería de nivel de agua, lo cual es conveniente para conocer el nivel de agua en la cámara.

Características del equipo paraCámara de prueba de inmersión continua IPX8

1. El recipiente a presión está hecho de acero inoxidable 304, con soldadura de subarco general de alta precisión y buena resistencia a la presión.

2. El exterior del tanque está conectado con un tubo transparente y unido con una regla de acero inoxidable, de modo que el nivel de agua interno se pueda observar claramente.

3. Anillo de sellado de silicona especial, buena elasticidad, no es fácil de dañar.

4. La tapa del tanque sobre el cuerpo del tanque está equipada con un conector de suministro de energía para la muestra.

5. El tanque está equipado con una válvula de seguridad, que libera automáticamente la presión cuando excede la presión nominal para evitar una operación incorrecta por parte del operador y la presión establecida es demasiado alta.

6. Los componentes de control eléctrico y los componentes neumáticos están marcados para garantizar la estabilidad y la vida útil del equipo.

7. El tiempo de prueba se puede configurar en: 99H59M59S.Cuando se alcanza el tiempo de prueba, la presión se puede detener automáticamente y el aire en el tanque se puede agotar automáticamente.El operador puede abrir la tapa del tanque para sacar la muestra de prueba.

8. Pantalla de presión: la presión se puede preestablecer y mostrar en la pantalla táctil, y la presión interna se puede estabilizar automáticamente.Precisión de visualización de presión: 0,01 KG/CM².

9. La entrada de agua está instalada en la parte superior del cuerpo del tanque y la salida de agua está instalada en la parte inferior del tanque.

10. Terminal de alimentación de muestra incorporado

preguntas y respuestasporCámara de prueba de inmersión continua IPX8

P: ¿Para qué se utiliza la cámara de prueba?

A:Esta cámara de prueba de inmersión continua IPX8 IEC 60529-2013 "Grados de protección proporcionados por el gabinete (código IP)".Se utiliza para verificar las piezas de vehículos eléctricos, el rendimiento protector de la carcasa para productos electrónicos y eléctricos, automóviles, piezas de motocicletas, electrodomésticos, sellos y lámparas bajo inmersión continua en agua en grado IPX8.

P: ¿Cuál es el principio de la cámara de prueba?

R: Controlando la profundidad de la muestra en el agua para lograr una presión estándar equivalente y simulando la presión de la profundidad del agua aplicando cierta presión de aire para producir presión de agua en toda la superficie del recinto de la muestra.La simulación del rango de profundidad del agua de IPX8 es más dura que IPX7.
