Dispositivo de prueba de impacto de la bola de acero del equipo 50m m del suministro del vehículo eléctrico de la UL 2594

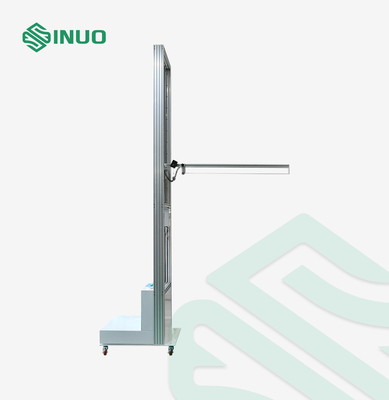

Dispositivo de prueba de impacto de bola de acero paraEquipos de suministro de vehículos eléctricos

Normas y cláusulas cumplidas paraDispositivo de prueba de impacto de bola de acero

Este dispositivo de prueba de impacto de bola de acero para vehículos eléctricos cumple con UL 2594 cláusula 57 figura 18 y 19 y etc.

Parámetros técnicos paraDispositivo de prueba de impacto de bola de acero

Fuente de alimentación: AC220 50Hz

Método de control: botón + control remoto infrarrojo remoto

Bola de acero de impacto: diámetro 50 mm, 500 ± 25 g, con anillo.Material de acero para rodamientos: GCr15, dureza superior a HRC60.

Cable de acero: Ф1 mm, material acero inoxidable 304, recubierto de goma, longitud 1,3 m, ajustable

El rango de altura de la muestra: 0,5 ~ 2,0 m, la longitud y el ancho de la muestra no están limitados

Rango de altura del punto de impacto de la bola de acero: 0,5~2,0 m

El método de elevación del brazo cruzado de liberación del equipo: se ajusta mediante el mecanismo de elevación accionado por motor

Visualización de altura: regla de acero inoxidable de 2 m de espesor, escala mínima de 1 mm

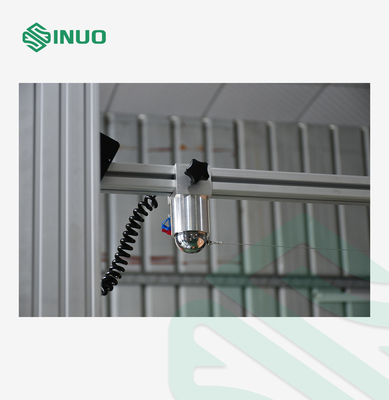

Método de liberación: liberación de electroimán


Descripción general del equipoporDispositivo de prueba de impacto de bola de acero


Esta aplicación de dispositivo de prueba de impacto de bola de acero para vehículos eléctricos: es adecuada para la prueba de impacto de caída para el recinto del equipo.

Muestra de prueba: Estación de carga de vehículos eléctricos, Luminarias, Aparatos de audio, video y electrónicos similares, Equipo de tecnología de la información

Rasgo:

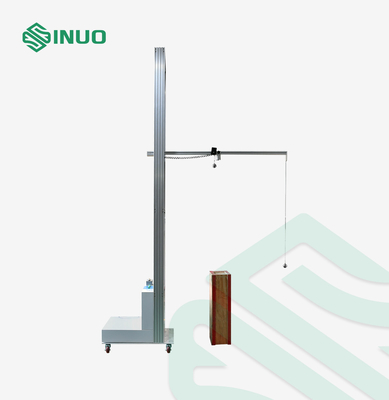

1. Prueba de impacto de caída vertical: el sistema controla el electroimán para liberar una bola de acero sólida de Ф50 mm, 500 ± 25 g, de modo que pueda caer libremente desde una altura de 1,3 m hasta la superficie superior de la estación de carga, y la prueba de energía de impacto de 6.5J se genera en la muestra;

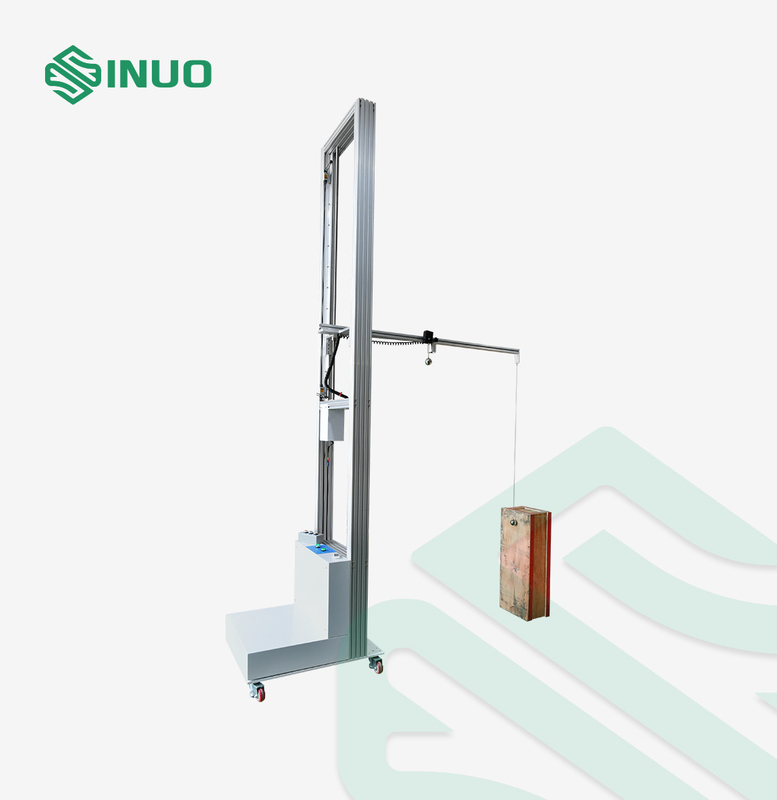

2. Prueba de impacto oscilante: el sistema controla el electroimán para liberar la bola de acero macizo de Ф50 mm, 500 ± 25 g, de modo que oscile libremente desde la posición horizontal de 0° a lo largo del cable de acero de 1,3 m para impactar contra el costado de la estación de carga, el se genera una prueba de energía de impacto de 6,5 J en la muestra;el impacto se puede realizar en los lados de las cuatro direcciones de 90° de la muestra.
3. Usando una estructura de carro, se puede mover y colocar alrededor de la muestra y probar diferentes lados de la muestra.
4. Se adopta la estructura de elevación eléctrica, la instalación de bolas de acero ahorra mano de obra y se satisface el impacto en las superficies superior y lateral de la muestra a diferentes alturas.
5. Se libera mediante un electroimán, que puede controlarse mediante un control remoto infrarrojo remoto, con un alto factor de seguridad.
6. Hay dos formas de impacto: impacto vertical e impacto oscilante, que cumplen completamente con los requisitos estándar
7. El equipo puede realizar pruebas en dos formas de caída vertical e impacto oscilante


Pasos de operaciónporDispositivo de prueba de impacto de bola de acero


Examen de preparación
1. Fije la muestra en la posición normal para asegurarse de que la superficie de apoyo sea una superficie de apoyo rígida, y se prefiera el suelo y la pared como superficie de apoyo.
2. Conecte el dispositivo a la fuente de alimentación de 220 V y seleccione el método de caída según la muestra: caída vertical o impacto oscilante.

Prueba de impacto vertical
1. Mueva el equipo de modo que la varilla que sostiene la bola de acero quede por encima de la muestra y ajuste la posición del electroimán y la bola de acero vertical para que la bola de acero impacte en la posición en la que debe impactar la muestra.Apriete los tornillos para fijar la posición del electroimán y la bola de acero, y fije el dispositivo de frenado en la rueda del equipo para evitar que se mueva.
2. Alargue el cable de acero de la bola de acero de impacto vertical a más de 1,3 m, coloque la bola de acero en el electroimán y presione el botón de liberación o 5 del control remoto inalámbrico.La luz indicadora del botón está encendida y el electroimán está energizado para atraer la bola de acero.
3. Presione el botón arriba (control remoto inalámbrico 3) o abajo (control remoto inalámbrico 4), de modo que la distancia entre la parte inferior de la bola de acero y la superficie de la muestra sea una altura de 1,3 m.
4. Presione el botón de liberación nuevamente para hacer que el botón rebote o el botón 6 del control remoto inalámbrico, el electroimán se apaga y la bola de acero se libera, y la bola de acero está en caída libre para impactar la muestra.

Prueba de impacto oscilante
1. Mueva el equipo de modo que la bola de acero oscilante esté en contacto vertical con la superficie de la muestra.
2. Coloque la bola de acero en el electroimán y presione el botón de liberación o 5 del control remoto inalámbrico.La luz indicadora del botón está encendida y el electroimán está energizado para atraer la bola de acero.
3. Afloje el tornillo torx del electroimán, muévalo hacia la izquierda para que el cable de la bola de acero quede recto y bloquee el tornillo torx del electroimán, como se muestra en la figura a continuación.
4. Presione el botón arriba (remoto inalámbrico 3) o abajo (remoto inalámbrico 4) para determinar el punto de impacto de la muestra.
5. Presione el botón de liberación o el botón 6 del control remoto inalámbrico nuevamente para liberar la bola de acero.La bola de acero impacta la muestra en un movimiento de caída libre.Después del impacto, tome la bola de acero con la mano para evitar un impacto secundario.

Verifique la muestra
Después de la prueba, verifique la posición de impacto de la muestra y juzgue si la muestra cumple con los requisitos estándar.
