Fig12 IEC 62196 del tornillo de fijación del equipo de prueba del conector del terminal EV

Fig12 IEC 62196 del tornillo de fijación del equipo de prueba del conector del terminal EV

Nombre De La Marca:	Sinuo
Número De Modelo:	SN1012
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 sistemas/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

CHINA

Certificación:

Calibration Certificate (Cost Additional)

Estándar aplicado:

IEC 62196-1Ed.4CDV 2020

Fuente de alimentación:

Según requisitos de cliente

Estación de prueba:

Sola estación

Tarifa de la prueba:

(10 ± 2) r/min

Diámetro del giro:

75 milímetros

Peso de la carga:

0.4-70.3Kg

Altura de la prueba:

260-660m m

Tiempo de la garantía:

Un año

Detalles de empaquetado:

Caja de la madera contrachapada

Capacidad de la fuente:

10 sistemas/mes

Resaltar:

equipo de prueba del conector de fig12 EV

Equipo de prueba del conector del IEC 62196 EV

Equipo de prueba del ev Fig12

Descripción del producto

Equipo de prueba del terminal del tornillo de fijación del conector del IEC 62196 Fig12 EV

Estándares y cláusulas cumplidos

Esta máquina de prueba se ajusta a la cláusula 13.3.1 fig12 del 62196-1:2020 del IEC, al cuadro 3, al etc.

Parámetros técnicos

Nombre de parámetro	Datos del parámetro
Fuente de alimentación	Según requisitos de cliente
Estación de prueba	Solo
Tarifa de la prueba	(10 ± 2) r/min
Diámetro del giro	75m m
Tiempos de la prueba	1-999999times
Peso de la carga	0.4-70.3Kg
Altura de la prueba	260-660m m ajustables
Diámetro del buje	6.5m m, 9.5m m, 13m m, 14.5m m, 15.9m m, 19.1m m, 22.2m m, 25.4m m, 28.6m m, 31.8m m, 38.1m m, 44.5m m
Dimensiones y peso del equipo	L 600mm* W 600m m * H1680mm, aproximadamente 350KG

Descripción del equipo

Se utiliza para probar mecánicamente el terminal para determinar si el diseño y la estructura del nuevo terminal es compatibles con el nuevo conductor, y si las superficies transversales mínimas y del máximo son buenas. Además, se utiliza para comprobar si los terminales del tornillo de fijación pueden soportar la tensión durante uso normal.

El número de pruebas se puede preestablecer antes de la prueba. Cuando el número preestablecido de pruebas se alcanza, se publica las paradas de la máquina de prueba automáticamente y una alarma. Se utiliza para realizar pruebas mecánicas en los terminales para determinar si el diseño y la estructura de los nuevos terminales son compatibles con los nuevos conductores, y si las superficies transversales mínimas y del máximo son buenas. Además, se utiliza para comprobar si los terminales del tornillo de fijación pueden soportar la tensión durante uso normal.

El número de pruebas se puede preestablecer antes de la prueba. Cuando el número preestablecido de pruebas se alcanza, se publica las paradas de la máquina de prueba automáticamente y una alarma.

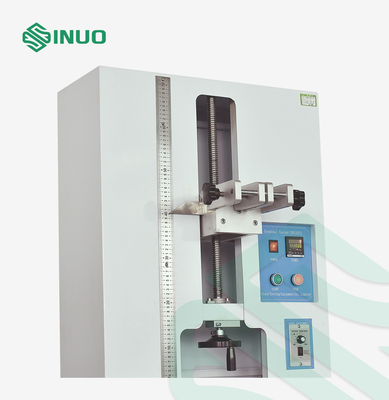

Fig12 IEC 62196 del tornillo de fijación del equipo de prueba del conector del terminal EV 0

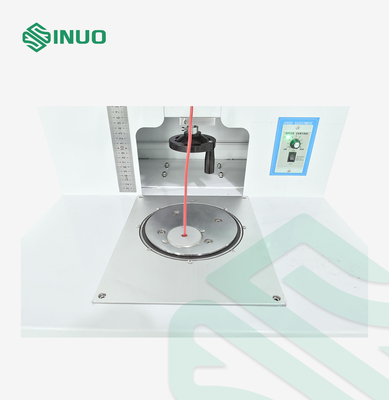

Fig12 IEC 62196 del tornillo de fijación del equipo de prueba del conector del terminal EV 1

Preguntas y respuestas

Q: ¿Cuál es el diámetro de forrar el agujero para este dispositivo?
: Es 6.5m m, 9.5m m, 13m m, 14.5m m, 15.9m m, 19.1m m, 22.2m m, 25.4m m, 28.6m m, 31.8m m, 38.1m m, 44.5m m (los detalles refieren al cuadro de siguiente 3).

Q: ¿Cuál es el índice de prueba para este dispositivo?
: Es (10±2) r/min.

Detalles:

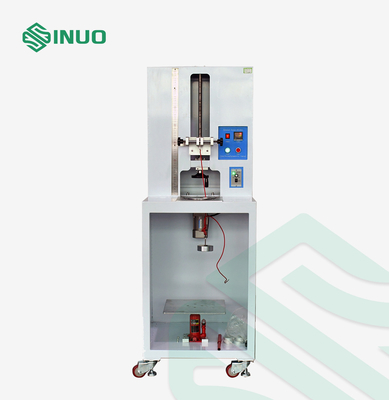

Fig12 IEC 62196 del tornillo de fijación del equipo de prueba del conector del terminal EV 2

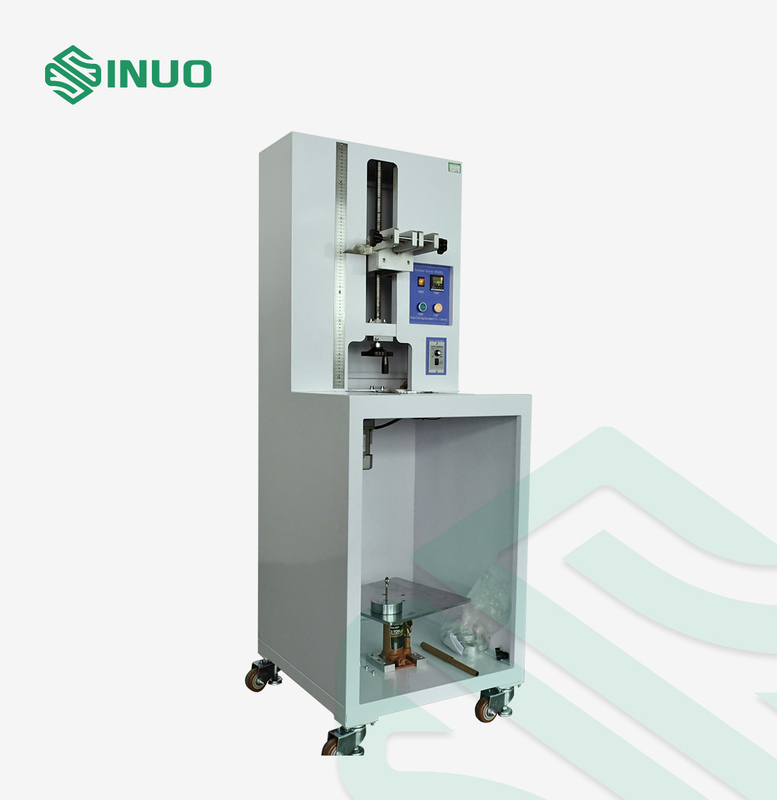

Fig12 IEC 62196 del tornillo de fijación del equipo de prueba del conector del terminal EV 3
