Cámara a prueba de explosiones de gran intensidad del equipo de prueba de la batería de ECE-R100 EV 100mA

Nombre De La Marca:	Sinuo
Número De Modelo:	SN5512
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	2 sistemas/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

CHINA

Certificación:

Calibration Certificate (Cost Additional)

Estándar aplicado:

ECE-R100 y etc.

Gama de temperaturas:

-40℃ al ℃ 800

Tarifa de la adquisición:

Exactitud de la temperatura:

≥0.5℃

Adquisición del voltaje:

0-100V

Exactitud del voltaje:

±0.1%FS

Voltaje de medición:

0~10000A

Resolución actual:

100mA

Detalles de empaquetado:

Caja de la madera contrachapada

Capacidad de la fuente:

2 sistemas/mes

Resaltar:

Equipo de prueba de la batería de ECE-R100 EV

equipo de prueba de la batería de 100mA EV

Cámara a prueba de explosiones ECE-R100

Descripción del producto

Cortocircuito de gran intensidad de ECE-R100 EV y cámara a prueba de explosiones del control de la temperatura

Estándares y cláusulas cumplidos

Esta cámara a prueba de explosiones es se ajusta a los estándares ECE-R100, UL1642-2012, UN38.3, QC/T743-2006 y GB/T 31485-2015.

Parámetros técnicos

Corriente máxima del cortocircuito	≥10000A
Exactitud de la medida	≤5A
Método de control	El tacto del color del PLC + teledirigido por distancia + modo de supervisión del ordenador, usando teledirigido por distancia y en sitio dos modos de control, el proceso del cortocircuito es terminado por control automático.
Arco que extingue la caja	W500 X H500 X D500mm
Dimensiones del equipo	W700 X H1750 X D800mm
Gama del vacío	0 ~ -60Kpa (ajustable)
Resistencia del circuito del dispositivo	≤5mΩ
Voltaje de impulso	CA 1kv/1.2-50μs (pico) 1min
Tiempo de respuesta de DC	≤5μs
Vida mecánica	300.000 veces
Vida eléctrica	Carga resistente 50.000 veces, carga inductiva: carga resistente 60%le, 20.000 veces
Usando eléctrico	CA 220V
Longitud del alambre	4 metros
Poder	1.0KW
Contactor	Extinción del arco, anticorrosión
Tiempo de control del cortocircuito	Más que 48H
Tiempo de respuesta	20ms
Poder de la carga	5KW
Resistencia de carga	0.5mΩ
Radiación	Viento frío
Sistema de vigilancia teledirigido	El ajuste de todos los parámetros de control, el de adquisición de datos, y grabación de vídeo se pueden actuar por un ordenador los 20m lejos del dispositivo; el osciloscopio de registración de alta velocidad recoge el actual total y el colector de datos recoge 5 canales de solo voltaje y de voltaje total
Interfaz de los datos	USB
Cable del cortocircuito	Equipado del cable resistente incombustible y de alta temperatura del constantan del cortocircuito, la longitud no es menos de los 5M
Instale los dispositivos protectores	Tiene funciones de la protección tales como sobretensión, recalentamiento y sobreintensidad de corriente, así como protección contra el cortocircuito causado por el misoperation del probador, conexión positiva y negativa de los electrodos de la batería, etc.
Interruptor de paro de emergencia	Equipado “del botón de la parada de emergencia” en la unidad principal

Descripción del equipo

Propósito de prueba: El dispositivo de gran intensidad teledirigido del cortocircuito se diseña basado en los requisitos de los diversos estándares de la prueba del cortocircuito de la batería. El dispositivo del cortocircuito debe resolver la gama de la resistencia interna de <5m>

Descripción del diseño: El diseño de circuito del dispositivo del cortocircuito debe también poder soportar el impacto de corrientes grandes, así que elegiremos los contactores electromágneticos de DC del industrial-grado, los terminales del todo-cobre y la diversión interna de la placa de cobre, y la fan de flujo axial activa incorporada de la bola proporciona la protección de la disipación de calor eficaz, que hará el dispositivo de gran intensidad del cortocircuito es más segura, reduce con eficacia la pérdida del equipo de prueba, y asegura la exactitud de los datos de prueba.

Características

Contactor de gran intensidad	Voltaje de funcionamiento por intervalos remoto de DC hasta 750V;
	10000A actual de trabajo clasificado, usando sistema de extinción del arco del vacío;
	Resistencia de contacto baja de contactos y de la respuesta rápida;
	El contactor tiene la acción confiable, la seguridad, la vida de servicio larga y mantenimiento conveniente.
Colección de la temperatura	Gama de temperaturas: - 40℃ al ℃ 800;
	Sensor de temperatura: Termopar
	Tarifa de la adquisición: 1s
	Exactitud de la temperatura: ≥0.5℃
	2 canales
Adquisición del voltaje	Adquisición del voltaje: 0-100V,
	Exactitud del voltaje: ±0.1%FS
	Resolución 10mV del voltaje
	Tarifa de la adquisición: 1s
	Adquisición auxiliar del voltaje: 1channel
	Interfaz de los datos: USB
Adquisición actual	Voltaje de medición: 0~10000A;
	Exactitud actual: ≤5A
	Resolución actual: 100mA
	Método de la acción: método doble de la integración
	Tarifa de la adquisición: 1s
	1 canal

Sistema de la adquisición del voltaje y de la temperatura

Gama de registración de la temperatura	-40℃ ~ 800℃
Gama de registración del voltaje	0 ~ 100V, con el canal del sensor 1 del voltaje de DC
Gama de registración del voltaje	0 ~ 10000A, con el canal del sensor 1 del voltaje de DC
Muestreo de tiempo	1s
Pantalla táctil para la operación intuitiva	La nueva pantalla táctil permite el golpe fuerte, el enfoque, y los controles de la golpecito-y-fricción para la navegación rápida en función universal del modo de visualización
Descripción de la función	Interfaz de usuario flexible; Estructura compacta; Añada los módulos de la entrada-salida para apoyar más canales

Introducción S7-200CN del PLC

Velocidad de proceso	0.2~12.ms
Unidad de la memoria	2K
Digitaces	248
Análogo	35
Características	El PLC tiene alta operabilidad. Tiene las características de la programación simple, de la operación conveniente, del mantenimiento fácil, del etc., y no es generalmente errores de funcionamiento propensos. La operación del PLC incluye la operación del cambio de la entrada del programa y del programa. La entrada del programa puede ser exhibida directamente, y la operación de cambiar el programa puede también seguir directamente el número o el número de contacto requerido de la dirección para buscar o para buscar para el programa, y después para realizar cambios. PLCs está disponible en una variedad de lenguajes de programación. Se utiliza para el diagrama de la escalera y el diagrama de la esquema eléctrica más cercano. El PLC tiene una función autodiagnóstica, que reduce los requisitos para las habilidades del mantenimiento de los personales del mantenimiento. Cuando el sistema falla, los personales del mantenimiento pueden encontrar rápidamente la ubicación de falta con autoexamen del soporte físico y del software.

Anfitrión

Tamaño del anfitrión	W700 X H1700 X D1000mm
Tamaño interno de la caja	500500500
Material interno de la caja	Soldadura de la placa de acero 45#
Contactor interno de la caja	Hecho del cobre rojo, la superficie de contacto es niquelada reducir resistencia de contacto

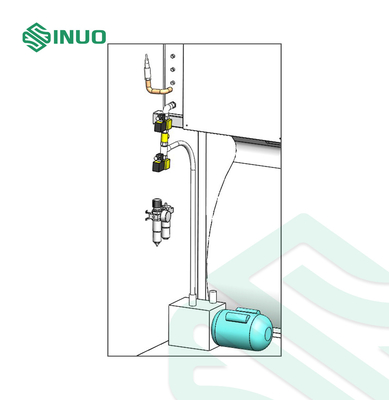

Sistema de control del vacío	Controle exactamente la presión dentro de la caja a través de las bombas de vacío, de las válvulas de vacío, de los sensores de la presión, de los tubos de gas de alta presión, de las juntas y de otros conectores del vacío

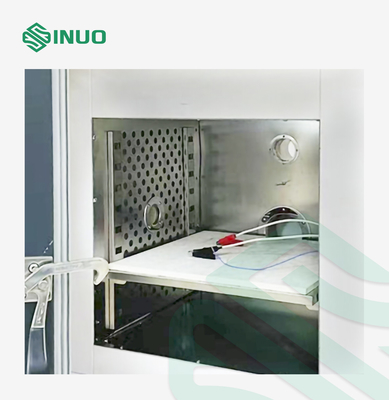

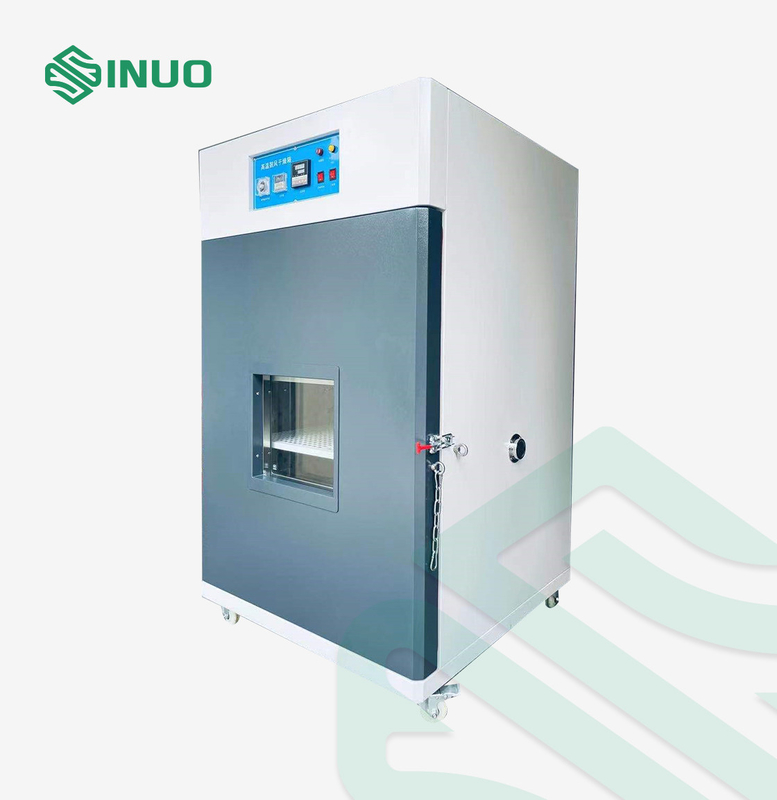

Cámara a prueba de explosiones del control de la temperatura del cortocircuito

Tamaño interno de la caja	W1000 X D1000 X H1000 MILÍMETRO;
Material interno de la caja	SUS201 grueso de acero inoxidable 2·0m m.
Tamaño del cartón	W1200 X D1200 X H1500 MILÍMETRO; grueso 1.5M M
Gama de temperaturas	RT+10℃~150℃
Fluctuación de la temperatura	≤±0.5℃ (presión atmosférica sin carga)
Uniformidad de la temperatura	≤2℃ (presión atmosférica sin carga)
Desviación de la temperatura	≤±2℃ (presión atmosférica sin carga)
Velocidad de calentamiento	3℃/min, no lineal
Ventana panorámica	Vidrio moderado + alambre de púas de la capa doble
Parte inferior de la caja interna	La zona de pruebas se equipa de un tablero de mármol, que es eficaz en resistencia ignífuga y a la corrosión, y fácil limpiar
Parte inferior de la caja	Instale 4 ruedas universales y 4 pies fijos, que es no sólo fácil de moverse, pero también puede ser parqueado y ser fijado estable
Dispositivo de escape	El control independiente, cuando la muestra de la prueba produce humo, el equipo puede detectar y descargar automáticamente el humo a través de la tubería
Sistema a prueba de explosiones automático del alivio de presión	Tiene una función del extractor, es decir, una gran cantidad de gas de escape generado en la prueba se descarga al exterior; tiene una función a prueba de explosiones del alivio de presión, es decir, hay una puerta del alivio de presión de la adsorción del imán (especificación: 300*300m m) en la parte posterior de la caja protectora. Cuando los impactos fuertes de la circulación de aire, el alivio de presión que la puerta se abre automáticamente, reduciendo el impacto de la explosión.
Alrededor de la caja a prueba de explosiones	Equipado de un agujero de alivio de presión, la presión se puede lanzar a tiempo
Puerta de la caja	Es fijado por las bisagras de alta resistencia, y por lo menos 3 sistemas de cerraduras a prueba de explosiones se pueden instalar en la puerta que se fijará.
Principio de caja a prueba de explosiones	Se adopta la estructura a prueba de explosiones del alivio de presión de la doble-capa, y los agujeros de alivio de presión de la capa interna y de la capa externa se dislocan y se separan, que juega un efecto que protege y evita la eyección de fragmentos explosivos, que desempeña un papel en la protección de la seguridad.

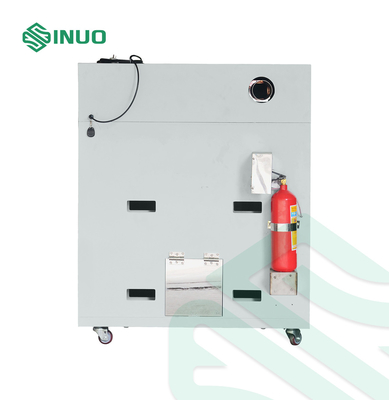

Dispositivo extintor	La caja a prueba de explosiones se equipa de un dispositivo extintor. Una vez que la batería estalla, el fuego se puede extinguir por teledirigido, y el dispositivo y el sistema extintores pueden ser se abrieron por teledirigido.
Sistema de iluminación	Abra 400X400 un agujero de cristal en la cima de la zona de pruebas, vidrio moderado grueso de 20M M, e instale un grupo de luces LED del alto-brillo sobre el vidrio para iluminar el espacio entero de la prueba.
Diseño a prueba de explosiones de la puerta	La puerta principal de la caja de la prueba adopta un diseño reforzado, que puede aislar con eficacia el daño causado por el fuego y la explosión durante la prueba. El panel de la puerta adopta un diseño de la doble-capa con un entresuelo, y la bisagra y la cerradura de puerta adoptan piezas estándar equipo-específicas reforzadas. La ventana en la puerta adopta un diseño a prueba de explosiones de la doble-capa (la capa interna de malla del anti-proyectil). La puerta a prueba de explosiones se equipa de una cerradura a prueba de explosiones, y una cadena a prueba de explosiones está instalada en la puerta a prueba de explosiones para la protección doble.
