| Nombre De La Marca: | Sinuo |
| Número De Modelo: | SN1007 |
| Cuota De Producción: | 1 |
| Precio: | Customized |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 30 sistemas/mes |

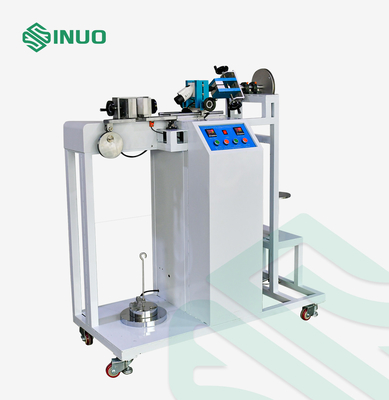

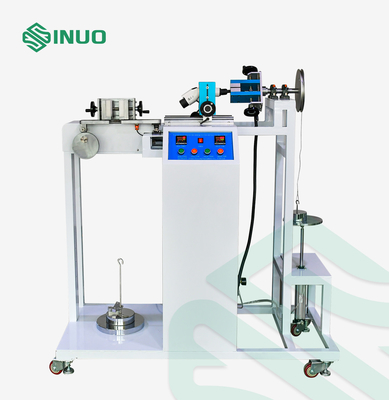

Los enchufes y los zócalos de los vehículos del IEC 62196 New Energy telegrafían el equipo de prueba del tirón y del esfuerzo de torsión
Estándares y cláusulas cumplidos
Cuadro 2020 de la cláusula 25,3 del IEC 62196-1 Ed.4CDV 17 y cuadro 11,
IEC60309-1: 2012 cláusula 23,3, etc.
Parámetros técnicos
| Método de la operación | Operación del botón |
| Modo de la impulsión | Motor y cilindro |
| Pesos de la fuerza del tirón |
50N*1, 60N*1, 110N*1, 40N*2,110N*1 Puede alcanzar 160N, 200N, 240N, 250N, 500N |
| Pesos del esfuerzo de torsión |
6N*1, 7N*1, 12N*1, 15N*1, 23N*1, 110N*1 Puede alcanzar los 0.6N.m, los 0.7N.m, el 1.2N.m, el 1.5N.m, los 2.3N.m, el 11N.m |
| Brazo de esfuerzo de torsión | 100m m (Ф200mm) |
| Frecuencia del tirón | 1cycle/s |
| Ciclos del tirón | 1-9999 ciclos, se pueden preestablecer, defecto 100 ciclos |
| Apriete el tiempo aplicado | 0-99H59M59S, se puede preestablecer, el defecto 1min |
| Accesorio | Un sistema del accesorio universal |
Descripción del equipo
Muestras y restricciones: Interfaces de carga del vehículo eléctrico (enchufe, zócalo-mercados, conectores del vehículo), enchufes del propósito, zócalo-mercados y acopladores industriales.
Uso: Para probar los enchufes del vehículo, y los zócalo-mercados, conectores para soportar la fuerza y el esfuerzo de torsión especificados del tirón.
Principio de la prueba: El tirón es observado por el motor de velocidad-regulación monofásico para conducir el mecanismo excéntrico, la velocidad del motor es ajustable, asegurar la época exacta para cada fuerza del tirón se aplicó; el esfuerzo de torsión se alcanza usando los cilindros, las bandejas, los pesos y las retransmisiones del tiempo.

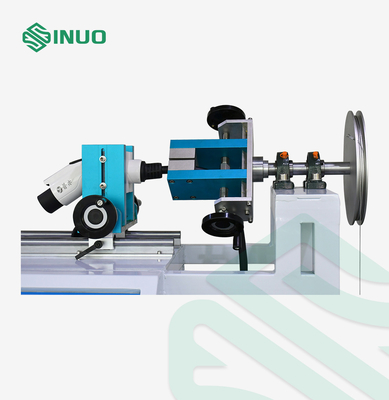

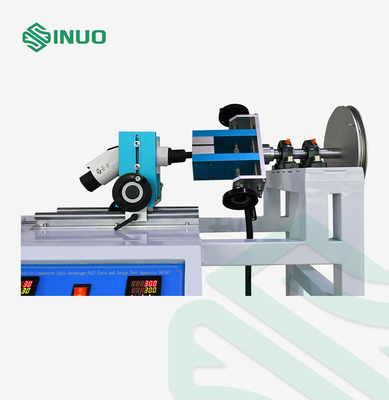

Estructura: La fuerza del tirón se aplica a través de pesos, el esfuerzo de torsión se aplica a través del brazo del peso y de esfuerzo de torsión. El contador preestablecido y la retransmisión del tiempo del indicador digital se utilizan para controlar los ciclos de la prueba de tirón y la época de la prueba del esfuerzo de torsión. Los ciclos de la prueba o el tiempo de la prueba alcanza el valor preestablecido, el aparato pararán automáticamente el probar. La dislocación máxima permitida del cable flexible de los enchufes, de los zócalo-mercados y de los conectores del vehículo no excederá el requisito estándar después de la prueba.
Ambiente del uso: Fuente de alimentación: El AC220V±10%, 50/60Hz, 1KW, o requisitos locales de la fuente del alimentación del cliente del partido
Temperatura de trabajo 0-40°C, humedad 30%-90%
Dimensiones: sobre W1600*D500*H1135mm
Peso: sobre 100kg
Q: ¿Cuál es los pesos del esfuerzo de torsión para este dispositivo?
: Un sistema de los pesos que pueden alcanzar los 0.6N.m, los 0.7N.m, el 1.2N.m, el 1.5N.m, los 2.3N.m, el 11N.m del esfuerzo de torsión.
Q: ¿Cuál es la frecuencia del tirón para este dispositivo?
: Es 1cycle/s.
Detalles:
