Zócalo del equipo de prueba del conector de IEC62196 2250m m EV 50kg - prueba de fuerza de los mercados

Probador mecánico de la fuerza de los Zócalo-mercados portátiles del múltiplo del vehículo de IEC62196 New Energy

Estándares y cláusulas cumplidos

IEC 62196-1Ed.4CDV: 2020 “enchufes, zócalo - mercados y acopladores para los usos industriales y similares, y para cláusulas 26,3 de los vehículos eléctricos”, higo 19.

IEC60884-1: 2006 “enchufes y zócalo-mercados para el hogar y los propósitos similares Part1: Cláusula 24,9 de los requisitos generales” y cuadro 29.

“Enchufes GB2099.1-2008 y zócalo-mercados para el hogar y los propósitos similares Part1: Cláusula 24,9 de los requisitos generales” y cuadro 29.

Parámetros técnicos

Preguntas y respuestas

Q: ¿Cuál es la altura de caída?
: La altura de caída es 750m m.

Q: ¿Cuáles son el tamaño para este dispositivo?
: El tamaño del dispositivo está sobre los pesos 50kg de 2400×850×400 (milímetro) W×D×H.

Detalles:

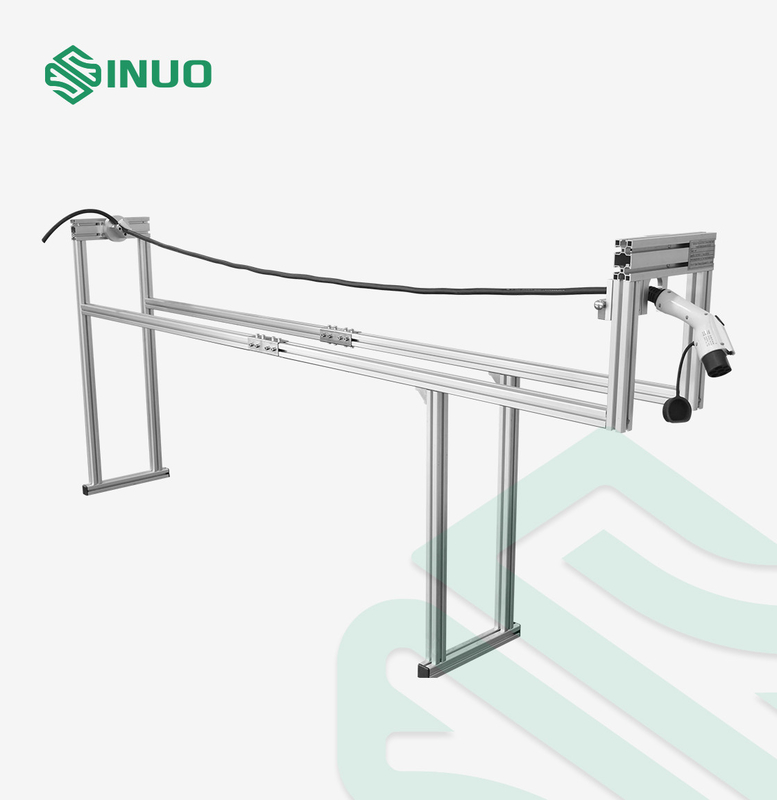

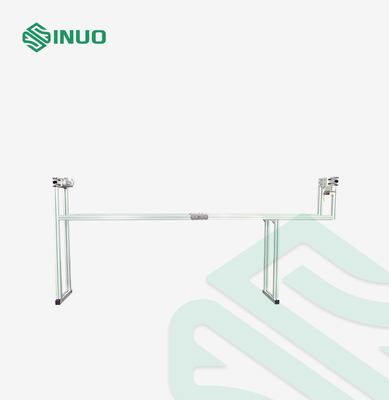

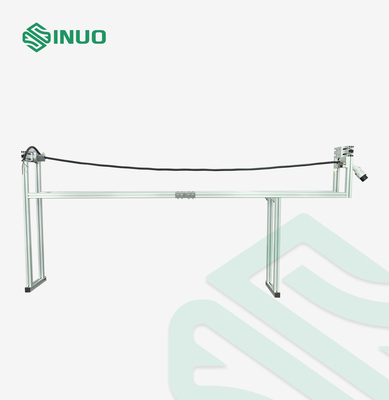

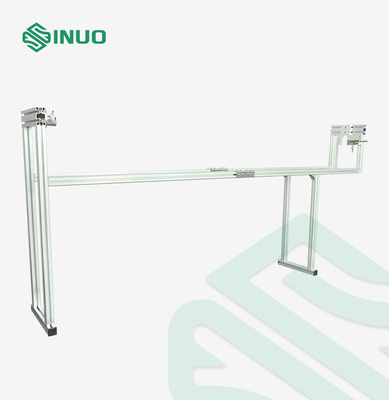

Para probar la fuerza mecánica de enchufes regenerables y de conectores automotrices cabidos con los cables flexibles.

Se sostiene de modo que el cable sea llano y después se permite la muestra caer en el piso concreto. Esto fue hecha 8 veces; el cable era 45° girado cada vez que fue fijado.

Los enchufes y los conectores renovables del vehículo se caben con una pequeña porción (cerca de 200m m) del tipo más ligero de cable de la flexión con la superficie transversal mínima recomendada por el fabricante.

Después de probar, las muestras no mostrarán ningún daño como se especifica en IEC 62196-1Ed. 4 cdv 2020; Particularmente, ningunas piezas deben salir o venir flojamente. La muestra no debe exponer las piezas que pueden ser cargadas. Las muestras deben mantener su grado del IP.
Los accesorios con un grado de la protección IP44 o más arriba se deben sujetar a las pruebas relevantes especificadas en IEC 62196 - 1ed. Cláusula 4CDV 2020 20.

Los accesorios con las viviendas termoplásticas serán probados a IEC62196-1ed. Cláusula 4CDV 2020 21,4.
