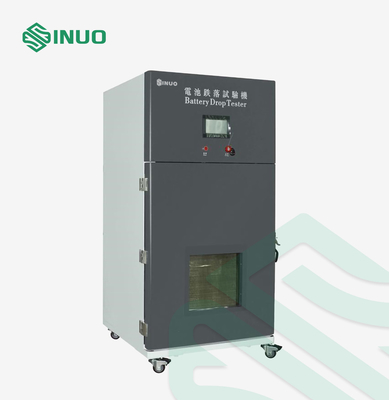

Máquina de la prueba de la batería de la esquina de la cara del borde UL2580 prueba de descenso de 200m m - de 1600m m

1) Método del lanzamiento: automático/manual; la elevación de la prueba es conducida por un motor (controlado por un motor de pasos alemán de Schneider);

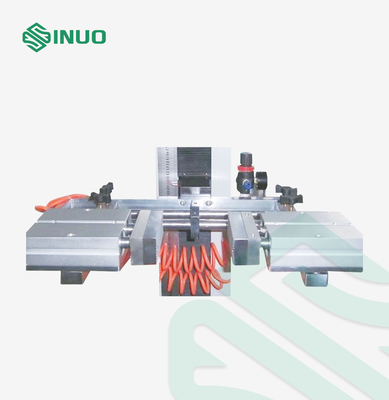

2) Cepo del accesorio: impulsión del cilindro (o fijación con abrazadera del manual)

3) Movimiento de la altura del descenso: 200mm~1600m m (ajustable);

4) Descenso al piso: 2 pedazos de hormigón del cemento, grueso 200m m (uno de él es un repuesto);

5) Error permisible de la altura del descenso (milímetro): ±3mm;

6) Carga de la prueba (fuerza de fijación con abrazadera máxima): 0~500Kg (peso máximo de la muestra);

7) Método de prueba: borde, cara, borde y descenso de la esquina en todas las direcciones;

8) Tiempo de respuesta: 1S;

9) Tamaño de muestra máximo del descenso: (W*D*H) 1000*1000*600m m;

10) Tamaño de la plataforma: 1500*1500m m (W*D);

11) Altura de la cubierta protectora: 300m m;

12) Ruido de funcionamiento del equipo: <70db>

13) Fuente de alimentación: AC220V (el +10%,) 50Hz

14) Tamaño de la máquina: sobre la longitud 1000mm*width 780mm*H2000m m

Detalles del equipo

Requisitos del control eléctrico:

1. Requisitos del control

1) El dispositivo adopta el modo de control del PLC, él puede realizar funciones in situ de la operación tales como determinación del valor de la presión, acción del lanzamiento del descenso, y extractor manual del humo.

2) La función de la protección del interruptor de límite se proporciona para la impulsión del movimiento de la partición de la transmisión.

3) El interfaz de la interacción persona-ordenador adopta un 7" pantalla táctil del LCD color.

2. Seguridad eléctrica

El sistema tiene un sistema de la autopretección (protecciones incluyendo de la seguridad tales como apagón, sobretensión, recalentamiento, fracaso de ordenador, etc.; protección del equipo sí mismo de la sobretensión y de la sobreintensidad de corriente; la protección para evitar los cortocircuitos causados por el misoperation de los probadores, y los electrodos de la batería están conectados incorrectamente.)

3. Requisitos de la instalación

El comprador proporcionará el tubo del extractor. O según requisitos específicos, el proveedor diseñará, fabricará e instalará la unidad del tratamiento del gas de escape y el tubo de escape por separado (el coste es adicional).

Características del chasis:

1. El material de aislamiento resistente a la corrosión se utiliza para el trazador de líneas interno de la cámara de trabajo del descenso. Las esquinas de la cámara de trabajo todas se diseñan con las líneas redondeadas, y las esquinas no son conectadas por las costuras. La cámara de trabajo tiene los agujeros y tamices del drenaje para la limpieza fácil.

2. La cámara del funcionamiento del descenso tiene las funciones del alivio de presión y del suministro de aire a prueba de explosiones y automáticos. Debido a la posibilidad del fuego o aún de la explosión durante la prueba de la batería, la energía lanzada por la sola explosión de la batería: 52078J; si estalla, puede dañar gente de alrededor y cosas durante la prueba. La función a prueba de explosiones debe ser necesaria. La función a prueba de explosiones es observada por relativamente el aislamiento de otras partes del cuerpo del equipo; la liberación instantánea de la presión de la explosión (tal como la estructura de aleta destructiva de la fino-placa) se observa a través del punto débil de la fuerza mecánica del diseño predeterminado de la cámara de trabajo; el tubo de escape fuerte del humo del equipo se activa para realizar la emisión de punto fijo del humo y del polvo dañinos.

3. Proporcione una ventana panorámica para observar el proceso de la prueba y una iluminación a prueba de explosiones incorporada en la cámara de trabajo. La ventana panorámica adopta una estructura de cristal de la doble-capa, la capa interna es vidrio moderado, el aire se aísla en el centro, y la capa externa es vidrio a prueba de balas. El vidrio moderado en la capa interna es fácil de substituir.

4. Cuatro ruedas de la esquina (dos para el universal y dos para la orientación) están instaladas en la parte inferior del dispositivo, y los pies fijos con altura ajustable también están instaladas.
