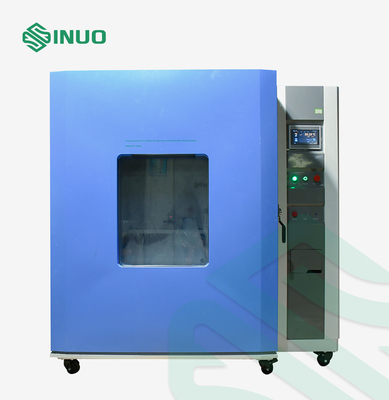

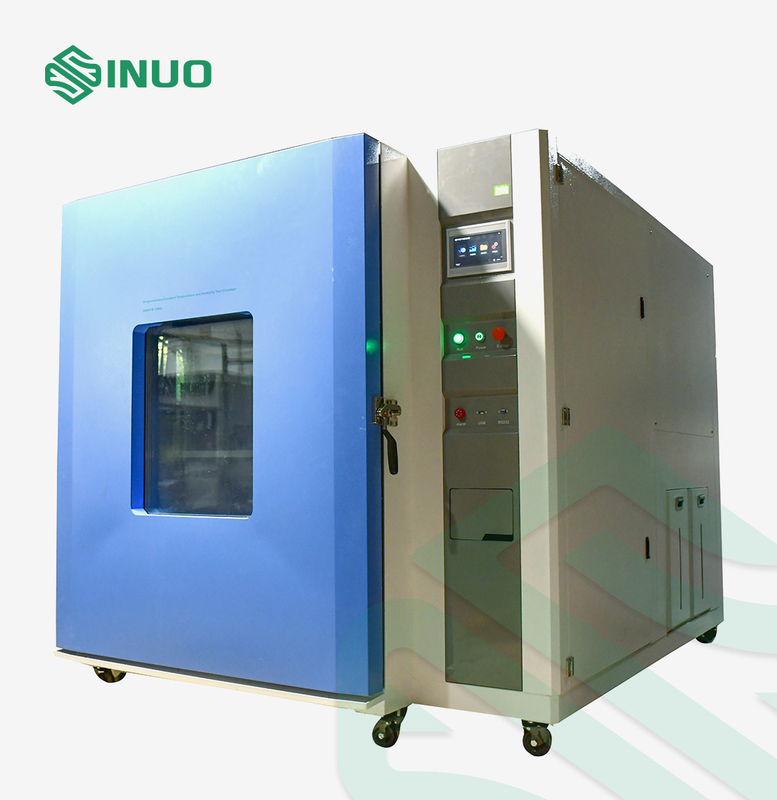

Cámara constante programable de la prueba de la humedad del equipo de prueba de IEC60068 EVSE

Cámara constante programable de la prueba de la humedad del equipo de prueba de IEC60068 EVSE

Nombre De La Marca:	Sinuo
Número De Modelo:	SN881-1200L
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 sistemas/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Estándar cumplido:

IEC60068-2

Volumen contento nominal:

1200L

Rango de temperatura:

-55 ℃~+100℃

Fluctuación de la temperatura:

≤±0.5℃ (estado estable)

Uniformidad de temperatura:

≤2.0℃ (estado estable)

Error de la humedad relativa:

±3.0%RH

Tiempo de calentamiento:

minuto 3℃/(no lineal bajo ninguna carga)

Tiempo de enfriamiento:

1℃/min (no lineal bajo ninguna carga)

Detalles de empaquetado:

caja de la madera contrachapada

Capacidad de la fuente:

10 sistemas/mes

Resaltar:

Equipo de prueba programable de EVSE

Equipo de prueba de la humedad EVSE

Equipo de prueba de la CA IEC60068

Descripción del producto

Cámara de prueba de humedad y temperatura constante programable para AC EVSE

Normas y cláusulas cumplidas

IEC60068-2-1:2007 “Pruebas ambientales-Parte 2-1: Pruebas-Prueba A: Frío, IDT”

IEC60068-2-2:2007 "Pruebas ambientales-Parte 2-1: Pruebas- Prueba B-Calor seco, IDT"

IEC60068-2-78:2012 "Pruebas ambientales - Parte 2-78: Pruebas - Cabina de prueba: Calor húmedo, estado estable, IDT"

IEC60068-2-30:2005 “Pruebas ambientales-Parte 2-30: Pruebas-Prueba Db: Calor húmedo, cíclico (12h+12h ciclo), IDT”

Parámetros técnicos

Limitación de muestra

Esta cámara de prueba prohíbe:
Pruebas o almacenamiento de muestras de sustancias inflamables, explosivas y volátiles
Ensayo o almacenamiento de muestras de sustancias corrosivas
Análisis o almacenamiento de muestras biológicas
Prueba o almacenamiento de muestras de fuentes de emisión electromagnética fuerte
Ensayo o almacenamiento de muestras de material radiactivo
Prueba o almacenamiento de muestras de sustancias altamente tóxicas
Prueba o almacenamiento de muestras que pueden producir materiales inflamables, explosivos, volátiles, altamente tóxicos, corrosivos y radiactivos durante la prueba o el almacenamiento

Volumen, tamaño y peso

Volumen de contenido nominal

1200L

Tamaño de la cámara interior

Ancho (1000) mm * Profundidad (1000) mm* Altura (1200) mm

Dimensiones externas

Aprox.W (1450) mm *D (1250) mm* H (2050) mm (excluyendo la parte superior del motor)

Peso

Aprox.780KG

Actuación

Rango de temperatura

Rango de temperatura: -55 ℃~+100 ℃

Rango de humedad

(25 ～ 98)% HR (consulte la tabla de rango controlable de temperatura y humedad, sin carga activa de calor y humedad)

Cámara constante programable de la prueba de la humedad del equipo de prueba de IEC60068 EVSE 0

Gráfico de rango controlable de temperatura y humedad

Fluctuación de temperatura

≤±0.5℃ (estado estable)

Uniformidad de temperatura

≤2.0℃ (estado estable)

Tiempo de calentamiento

3 ℃/ min (no lineal sin carga)

Tiempo de enfriamiento

1 ℃/min (no lineal sin carga)

Error de humedad relativa
(Solo calor húmedo)

±3,0%HR

Precisión de visualización de temperatura y humedad

0,01 °C/0,1 % de humedad relativa

Capacidad de manejo de carga viva

1000 vatios a +20°C;

800 vatios a 0°C;

500 vatios a -20 °C;y

300 vatios a -40°C.

ruido de trabajo

Nivel de sonido≤85dB

(Medido en una habitación insonorizada con una temperatura ambiente de 25 ° C y eco bajo; usando ponderación A, se prueba el valor promedio de 8 puntos; cada punto de prueba está a 1 metro de la fuente de ruido y a 1 metro del suelo)

Características estructurales

Material

1. Material de la pared exterior: placa de acero laminado en frío, pintura en polvo avanzada para hornear decapado y fosfatado
2. Material de la pared interior: placa de acero inoxidable SUS304#
3. Material de aislamiento de la cámara: espuma rígida de poliuretano + fibra de vidrio

Partes del conducto de aire

Ventilador centrífugo;la salida de aire puede ajustar el volumen de aire, la altura y el volumen de aire de retorno

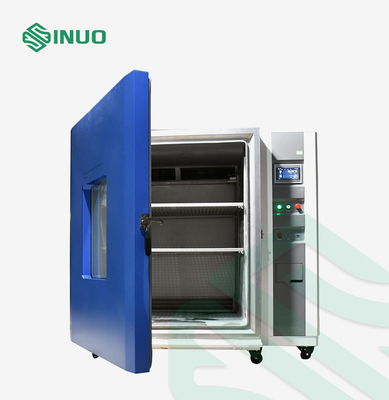

Puerta

Puerta abierta simple, con manija sin reacción tipo manija, la puerta está equipada con una ventana de observación, lámpara de iluminación, dispositivo de calefacción eléctrica anticondensación de marco de ventana / puerta, tamaño de puerta: 1.0 * 1.2M

Ventana de observación

La puerta tiene una ventana de observación de vidrio templado a prueba de explosiones de película conductora (con función anticondensación), tamaño de la ventana: 500 W × 600 H (mm)

Admirador

Ventilador centrífugo de eje largo

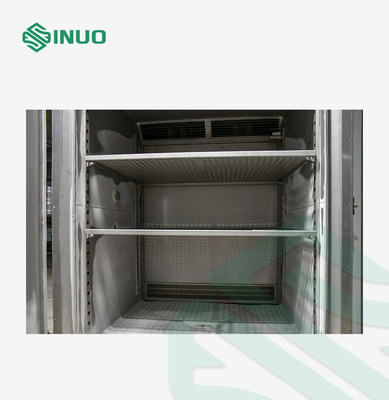

gradilla de muestras

Dos estantes de bandejas móviles ajustables de acero inoxidable incorporados

Impulso

Use impulsor de acero inoxidable importado de Taiwán

Calentador

Calentador eléctrico de aleación de níquel-cromo

compresor de refrigeración

Compresor francés Tecumseh

Evaporador

Evaporador tipo aleta

método de refrigeración

Cascada de compresor mecánico

método de enfriamiento

Aire acondicionado

Instrumento de control de temperatura

Controlador programable táctil LCD inteligente de 7 pulgadas

Agujero de plomo

Φ50mm, 2 piezas, cada una está equipada con un tapón de gomaespuma especial (ubicado en el lado izquierdo de la cámara)

Estantes extraíbles

2 juegos, cada uno puede contener un mínimo de 20 kg

Sistemas de calefacción, humidificación y refrigeración y sus principios de funcionamiento.

Sistema de calefacción

Tubo de calentamiento antiseco tipo manguito de acero inoxidable Alambre de calentamiento de aleación de níquel-cromo incorporado

El calentador eléctrico de calentamiento de alta velocidad de acero inoxidable tipo aleta en forma de U se utiliza para calentar

Sistema completamente independiente, no afecta el circuito de control

Sistema de humidificación

Método de humidificación:

1. Método de humidificación de caldera desmontable externa o humidificación de tanque de agua incorporado

2. Humidificador blindado de acero inoxidable

3. Modo de control del humidificador: ajuste de ancho de pulso de período igual sin contacto, SSR (relé de estado sólido)

4. Dispositivo de control de nivel de agua, dispositivo de combustión anti-seco del humidificador, dispositivo de recolección de sedimentos, ventana de observación de nivel de líquido

5. Potencia del humidificador: 6KW

Humidificador:

1. Dispositivo automático de suministro de agua o reposición automática de agua con botón pulsador

2. Membrana RO + filtro de suministro de agua de carbón activado, extraíble para limpieza

3. Interruptor de nivel de líquido electrónico de doble nivel de agua de alta y baja temperatura para evitar un mal funcionamiento

4. Escasez de agua y calefacción vacía y protección contra sobretemperatura + protección de nivel de agua ultra bajo + protección de suministro de agua con el tiempo para garantizar el funcionamiento seguro del equipo

Sistema de refrigeración

Método de refrigeración: refrigeración por aire.

Compresor de refrigeración: compresor francés Tecumseh con refrigerante ecológico

Tubo de cobre refrigerante: tubo de cobre refrigerante tipo K en espiral interior

Condensador: condensador enfriado por aire tipo aleta en forma de onda

Evaporador: Evaporador tipo pendiente FIN—TUBE

Elemento de congelación: Válvula solenoide importada original, filtro de secado, etc.

Refrigerante: R448a y R 508b

Características

Las tuberías de todo el sistema se someten a una prueba de detección de fugas de 22 kg.

El sistema de calefacción y refrigeración es completamente independiente.

Equipado con las características técnicas profesionales de la empresa, puede evitar que el flujo de aire de alta temperatura y alta presión regrese a la máquina de enfriamiento y dañe el sistema.

Todos los programas de acción del sistema de refrigeración están completamente controlados por el controlador de microcomputadora

Sistema de control eléctrico

Nombre	Marca	Observación
Compresor	Tecumseh, Francia
Relés de presión	Dinamarca DANFOSS O América EMERSON
Regulador de presión de evaporación	Dinamarca DANFOSS
Filtro deshidratador	Dinamarca DANFOSS O América EMERSON
dispositivo de estrangulamiento	Válvula capilar o de expansión
Válvula de solenoide	Japón SAGLNOMIYA o Italia CASTEL o América EMERSON
Válvula de expansión	Dinamarca DANFOSS

Sistema de regulación

Método de regulación

Ventilación de circulación forzada, método de regulación de temperatura de equilibrio.El sistema de control controla la salida del calentador a través de la salida de cálculo automático PID de acuerdo con el punto de temperatura establecido por el sistema, y finalmente alcanza un equilibrio dinámico.

Cámara constante programable de la prueba de la humedad del equipo de prueba de IEC60068 EVSE 12

dispositivo de circulación

La sala de aire acondicionado incorporada, el conducto de aire circulante y el ventilador de flujo axial largo pueden mejorar el flujo de aire y la capacidad de calefacción al mejorar el flujo de aire y mejorar en gran medida la uniformidad de la temperatura de la cámara de prueba.

Sistema de control de programa

Controlador

Controlador programable táctil LCD inteligente de 7 pulgadas

Pantalla táctil de alta resolución

Configuración arbitraria de condiciones fijas, condiciones del programa y configuración del nombre de prueba de curado, número de serie, etc.

Se puede configurar el rango de tiempo

0—999H59min

Modo programable

Al mismo tiempo, se pueden configurar 120 grupos de programas con diferentes condiciones.En cualquier grupo de programas, se puede dividir en 1200 segmentos, y parte del número de segmentos se puede interceptar arbitrariamente para ejecutar el ciclo o para realizar el trabajo del ciclo de cualquier sección o grupo.

La seguridad

Tiene un dispositivo de memoria de apagado, que puede continuar ejecutando los programas restantes cuando se restablece la energía, y puede usarse como una cita de la máquina para ejecutar el tiempo de inicio y funcionamiento de la máquina.

Control

El aumento y la disminución de la temperatura se pueden usar para el control de pendientes, el control de curvas y tienen la función de puntos de referencia de temperatura y humedad de autocorrección.Tiene la función de cálculo automático PID, que puede reducir la comodidad causada por la configuración manual.

Función de comunicación

Interfaz de disco U, interfaz RS-232, bloqueo de hardware de operación incorrecta (LOCK), se proporciona software de comunicación de computadora

Ajuste

La configuración y todas las condiciones se bloquean automáticamente por microordenador

Alarma

Si ocurre un error durante la configuración o la operación, se proporcionará una señal de advertencia

Producción

El controlador tiene una salida de puerto de señal de grabación, que se puede conectar a un registrador de temperatura y humedad y puede generar curvas de grabación

Interfaz

Equipado con una interfaz de comunicación RS-232 estándar, larga distancia de transmisión, se puede conectar a una PC para control y grabación.

Dispositivo de protección de seguridad

Sistema de refrigeración

1. Protección contra sobrecalentamiento del compresor
2. Protección contra sobrecorriente del compresor
3. Protección de alta y baja presión del compresor
4. Protección contra la presión del aceite del compresor (opcional para compresores semiherméticos grandes)
5. Protección contra sobretemperatura para la temperatura de suministro de líquido
6. Protección de alivio de presión ultra alta
7. Refrigerado por aire: protección contra sobrecalentamiento del ventilador de condensación

cámara de prueba

1. Protección contra sobretemperatura ajustable
2. Limite la protección contra sobretemperatura de los canales de aire acondicionado.
3. Protección contra sobrecalentamiento del motor del ventilador

Otra protección

1. Secuencia de fase de potencia total y protección contra pérdida de fase (aplicable a fuente de alimentación trifásica)

2. Protección contra sobrecarga y cortocircuito.

3. Protección de alarma de falla del sistema de refrigeración causada por múltiples aperturas de la caja

Condiciones de Uso

Las siguientes condiciones están garantizadas por el usuario

el sitio de instalación

1. El suelo está nivelado y bien ventilado
2. Sin fuertes vibraciones alrededor del equipo.
3. Sin campo electromagnético fuerte alrededor del equipo.
4. Sin sustancias inflamables, explosivas, corrosivas ni polvo alrededor del equipo
5. Se deja un espacio adecuado para uso y mantenimiento alrededor del equipo, como se muestra a continuación:

Cámara constante programable de la prueba de la humedad del equipo de prueba de IEC60068 EVSE 13

A:≥40cm B:≥150cm C:≥100cm D: ≥60cm E:≥40com

Condiciones ambientales

1. Temperatura: 5 ℃ ～ 35 ℃
2. Humedad relativa: ≤85%
3. Presión de aire: 86kPa ～ 106kPa

Condiciones de suministro de energía

Requisitos de la fuente de alimentación:
1. Viene con una potencia de frecuencia de CA de 20 KVA para lograr que la cámara de prueba funcione con una entrada de 208 V a 230 V, Fase: 3 fases, Frecuencia: 60 Hz
4. La resistencia a tierra de protección es inferior a 4Ω
5. El usuario debe configurar el equipo con un interruptor de aire o de alimentación de la capacidad correspondiente en el sitio de instalación, y este interruptor debe ser utilizado de forma independiente por el dispositivo.

Corriente máxima
Consumo máximo de energía

Imáx≤32A

Pmáx≤15KW

Otros

Abrir la puerta de la cámara de prueba durante la prueba provocará fluctuaciones de temperatura y humedad en la cámara;si la puerta se abre varias veces o se deja abierta durante mucho tiempo o si la muestra de prueba emite humedad durante la prueba, el intercambiador de calor del sistema de refrigeración puede congelarse y no funcionar.

Descripción general del equipo

Esta cámara de prueba simula el entorno cambiante de temperatura y humedad de los productos o materiales.Es ampliamente utilizado en la prueba de adaptabilidad de productos eléctricos, electrónicos, instrumentos y medidores y otras partes del producto bajo alta y baja temperatura y ambiente húmedo durante el almacenamiento, transporte y uso, para determinar la adaptabilidad a la temperatura de los productos o materiales anteriores a altas y bajas. temperatura y ambiente húmedo, especialmente para los cambios de electrificación del producto en el rendimiento y las propiedades mecánicas.

Cámara constante programable de la prueba de la humedad del equipo de prueba de IEC60068 EVSE 14

Las etiquetas:

Banco de pruebas de carga conductor de la carga estática de la pila del vehículo eléctrico del equipo de prueba del IEC 61851-1 EVSE del EN

Consiga el mejor precio

Equipo de prueba del vehículo eléctrico

Equipo de prueba de EVSE

Equipo de prueba del conector de EV

Equipo de prueba de la batería de EV

Paseo en cámara de la prueba ambiental

Cámara de la prueba ambiental

Cámara de la prueba de la humedad de la temperatura

Equipo de prueba del ingreso del agua

Equipo de prueba de la inflamabilidad

Equipo de prueba eléctrico de la seguridad

Equipo de prueba del vehículo eléctrico

Equipo de prueba de EVSE

Equipo de prueba del conector de EV

Equipo de prueba de la batería de EV

Paseo en cámara de la prueba ambiental

Cámara de la prueba ambiental

Cámara de la prueba de la humedad de la temperatura

Equipo de prueba del ingreso del agua

Equipo de prueba de la inflamabilidad

Equipo de prueba eléctrico de la seguridad

Detalles de los productos

Cámara constante programable de la prueba de la humedad del equipo de prueba de IEC60068 EVSE

Cámara constante programable de la prueba de la humedad del equipo de prueba de IEC60068 EVSE

Equipo de prueba programable de EVSE

Equipo de prueba de la humedad EVSE

Equipo de prueba de la CA IEC60068

Equipo de prueba del IEC 61851 EVSE

Equipo de prueba de la estación de carga EVSE

Sitio de prueba impermeable IPX4

Sistema de ensayo de goteo de lluvia vertical para pilas de carga de vehículos eléctricos ISO20653 IPX1-X2

Sistema de ensayo de la resistencia al agua de las estaciones de carga de vehículos eléctricos IEC60529 IPX3-X6

Cámara da alta temperatura de la prueba del sitio de prueba de espray de agua del IEC 61851 de EVSE IPX9

Probador extensible del cordón del equipo de prueba del control EVSE del PLC y oscilante voladizo de la vida

Equipo de ensayo EVSE de 10 kV Circuito 3 Generador de ensayo de impulsos

Equipo de ensayo del generador de pruebas de impulsos Equipo de ensayo EVSE Circuito 1 7KV

UL 2594 Cláusula 8.2 Figura 6 Sonda articulada Material de nailon y metal

Banco de pruebas de carga conductor de la carga estática de la pila del vehículo eléctrico del equipo de prueba del IEC 61851-1 EVSE del EN
