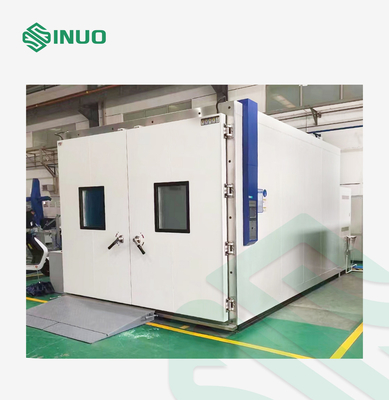

cámara alta-baja IEC60068 de la temperatura de 18m3 EVSE para el vehículo eléctrico

cámara alta-baja IEC60068 de la temperatura de 18m3 EVSE para el vehículo eléctrico

Nombre De La Marca:	Sinuo
Número De Modelo:	³ de SN886-18m
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 sistemas/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Estándar aplicado:

Serie IEC60068

volumen eficaz:

³ del 18m

Gama de temperaturas:

-40°~120℃

Resolución de la temperatura:

±0.01℃

Uniformidad de la temperatura:

≦±2.0℃

Gama de humedad:

30%~98%HR

Velocidad de calentamiento:

RT~120℃≤90min

Tarifa de enfriamiento:

RT~-40℃≤130min

Detalles de empaquetado:

Otro

Capacidad de la fuente:

10 sistemas/mes

Resaltar:

cámara de la prueba de la temperatura del evse 18m3

Cámara de la prueba de la temperatura del evse IEC60068

Equipo de prueba del evse IEC60068

Descripción del producto

paseo del ³ del 18m en la cámara de clima de la alta y baja temperatura para el vehículo eléctrico EVSE

Estándares y cláusulas cumplidos

IEC60068-2-1: 2007 “Prueba-partes ambientales 2-1: Prueba-prueba A: Frío, IDT”

IEC60068-2-2: 2007 “Prueba-partes ambientales 2-1: Las pruebas prueban el calor B-seco, IDT”

IEC60068-2-30: 2005 “Prueba-partes ambientales 2-30: DB de la Prueba-prueba: Calor húmedo, cíclico (ciclo 12h+12h), IDT”

IEC60068-2-78: 2012 “Prueba-partes ambientales 2-78: Taxi de la Prueba-prueba: Calor húmedo, de estado estacionario, IDT”

Y requerido por sistema de carga conductor del vehículo eléctrico de IEC/CDV 61851-1 el “- parte 1: Cláusula 12,9 y 12,10 de los requisitos generales”.

Descripción del equipo

Usos: Se utiliza para la temperatura del cielo y tierra y las pruebas de calor húmedas en electricistas, electrónica, maquinaria, y las piezas grandes, los productos semielaborados, y los productos finales. Prueba de proceso de la calidad y de la confiabilidad de productos, de partes, del etc. bajo temperatura simulada y de las condiciones de la humedad.

Principio de la prueba: El sistema de la calefacción, de la humectación y de refrigeración se utiliza para controlar y para cambiar la temperatura ambiente y la humedad en la cámara, simulando la temperatura ambiente/los procedimientos de la humedad y de alternancia requeridos por la prueba.

Estructura: Adopts cerró la estructura de la cámara.

Parámetros técnicos

Control y operación		Sistema de control inteligente del PLC y de la pantalla táctil
Tamaño interno de la cámara		18m3: WDH=3×2×3m Puede ser modificado para requisitos particulares
Gama de temperaturas		-40 ° C DE C~ 120 DEL °
Uniformidad de la temperatura		≦±2.0℃
Resolución de la temperatura		±0.01℃
Fluctuación de la temperatura		±2℃
Gama de humedad		〜 98%RH del 30%
Uniformidad de la humedad		<75> >75%RH: ±5%RH
Velocidad de calentamiento		RT~120℃≤90min
Tarifa de enfriamiento		RT~-40℃≤130min
Icono de la temperatura y de la gama de humedad
Composición principal del sistema
Cuerpo de la cámara	La cámara interna se hace de la placa de acero inoxidable de SUS304#, forma redondeada, liso, fácil para limpio
	La cámara externa se hace de la pintura no-estática fría y caliente avanzada de la nano-hornada de la placa de acero
	Agujero de la ventaja: las cámaras internas y externas se equipan de un agujero que rosca con un tapón de goma
	Material de aislamiento: espuma de poliuretano
	Ventana panorámica: puerta de cristal moderada a prueba de explosiones de la doble-capa
Sistema de calefacción	Método de calefacción: calefacción eléctrica
	Calentador eléctrico del alambre de alta calidad del níquel-cromo, control sin contacto (SSR)
Sistema de la humectación	Método de la humectación: estructura externa de la humectación
Sistema de enfriamiento	Compresor semi-apretado del bock alemán o compresor semi-compacto alemán de BITZER
	No-flúor R404A refrigerante respetuoso del medio ambiente R23, conforme a regulaciones ambientales, seguro y no tóxico.
	Condensador de Shell y de tubo (refrigerado por agua).
	Tipo de alto rendimiento ajuste automático de la capacidad de carga, uso a largo plazo de la baja temperatura y condiciones de la aleta de la humedad alta sin helar.
Sistema de control	Pantalla táctil: Temperatura programable de Weinview y regulador de la humedad (pantalla táctil de 16 bits del color verdadero de 7 pulgadas)
	Control de la temperatura: Autoajuste del PID, usando clase un sensor de la resistencia del platino PT100
	Función: prueba del valor fijo y prueba de programa Prueba del valor fijo: Cuando el ambiente de prueba requiere solamente una solas temperatura y humedad, seleccionando este modo para fijar la temperatura requerida, la humedad y el tiempo en marcha. Prueba de programa: Cuando el ambiente de prueba requiere temperaturas y humedad múltiples, seleccione este modo para fijar la temperatura, la humedad y el tiempo en marcha de cada programa. El usuario puede fijar la secuencia de funcionamiento del programa. El grupo de programa es hasta 100 grupos.
Almacenamiento de datos	Con temperatura y el interfaz de la curva de la humedad, con el interfaz de comunicaciones estándar del interfaz R232 o del disco de U, los datos pueden ser transferidos, y los cambios y los procesos de los datos pueden ser registrados.
Protección de la seguridad	Función de memoria del poder-apagado, protección de la secuencia de fase, protección de la salida, protección de sobrecalentamiento, protección contra sobrecarga del compresor, alarma de la escasez de agua, protección anormal
Dispositivo de protección de la seguridad	Interruptor aire-ardiendo de la protección del calentador, calentador sobre el disyuntor actual, fan de circulación sobre la protección contra sobrecarga actual
	Interruptor de alto voltaje de la protección del compresor, interruptor de la protección del sobrecalentamiento del compresor, compresor sobre el interruptor actual de la protección
	disyuntor Debajo-reverso de la fase, interruptor del ninguno-fusible, regulador del poder flúido de la puerta del paso a cero
Indicación de alarma	Cuando ocurre la protección antedicha, se publica el funcionamiento de las paradas del equipo, una alarma audible y visual, y la ubicación de falta se exhibe en el metro.
