Cámara da alta temperatura de la prueba del sitio de prueba de espray de agua del IEC 61851 de EVSE IPX9

Cámara da alta temperatura de la prueba del sitio de prueba de espray de agua del IEC 61851 de EVSE IPX9

Nombre De La Marca:	Sinuo
Número De Modelo:	SN4412-36CBM
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	1 sistema/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

tamaño interno de la cámara:

3000*4000*3000M M (D*W*H)

El tamaño de muestra más grande:

2100x900x1000 milímetro (HxWxL)

El tamaño de muestra más pequeño:

500*500*500 milímetro (HxWxL)

Temperatura del agua del espray:

RT~90℃ puede ser fijado

Presión del espray de agua:

8000~10000Kpa

Flujo del espray de agua:

14~16L/min

Estándar cumplido:

IEC 61851

Término de garantía:

Un año

Detalles de empaquetado:

Otro

Capacidad de la fuente:

1 sistema/mes

Resaltar:

Sitio de prueba de espray de agua de EVSE

Sitio de prueba de espray de agua del IEC 61851

Cámara da alta temperatura de la prueba de EVSE

Descripción del producto

Sitio de prueba de alta temperatura de alta presión del ingreso del agua del IEC 61851-22 EVSE IPX9

Estándares y cláusulas cumplidos

Este partido del sitio de prueba del agua da alta temperatura de alta presión sin llamar de IPX9K que echa en chorro los requisitos de la prueba IPX9, del IEC 60529 es requerido por IEC 61851-22 Claus 8,4, poder usada para probar sistemas de carga del vehículo eléctrico.

Parámetros técnicos

Tamaño de marco interno	300040003000M M (DWH)
Tamaño de marco externo	Aproximadamente 400050004000 milímetro (DWH) (casa, conducto de desagüe y usuarios de cristal de la ingeniería de la tierra dirigir solo).
La muestra más grande del usuario	2100x900x1000 milímetro (HxWxL); Peso de la muestra: 500KG
La muestra más pequeña del usuario	500500500 milímetro (HxWxL); Peso de la muestra: 30KG
Sistema de rociadores	Integrado por una bomba de agua de alta presión y da alta temperatura italiana, un indicador de presión de alta presión y de alta temperatura de agua, una válvula electromagnética de alta presión y da alta temperatura, y un tubo hidráulico de alta presión y de alta temperatura.
Temperatura del agua del espray	RT~90℃ puede ser fijado (el RT es la temperatura ambiente)
Ángulo de espray	El espray puede cubrir la superficie entera de la muestra, y el ángulo de espray es perpendicular a la superficie de la muestra.
Presión del espray de agua	8000~10000Kpa
Flujo del espray de agua	14~16L/min
La distancia entre la boca y la muestra	175±25m m
Tiempo del espray de agua	30S/m2 (puede ser fijado)
Control de tiempo de la operación	1s~9999h59min59s (ajustable)
Recepción de la superficie	Lados superiores y circundantes del producto
Indicador de presión del espray de agua	Puede exhibir la presión del espray de agua
Sistema de control	El sistema de control de la pantalla táctil es investigado y desarrollado independientemente por nuestra compañía.
El tanque de agua de calefacción (incubadora)	1 PC
El llevar del coche de la muestra	500kg
Número de bocas	3 PC, una instaladas en el top para rociar la superficie superior de la muestra; uno instalado en el lado para rociar la superficie alrededor de la muestra; y el final instalado en la parte inferior para rociar el fondo de la muestra.

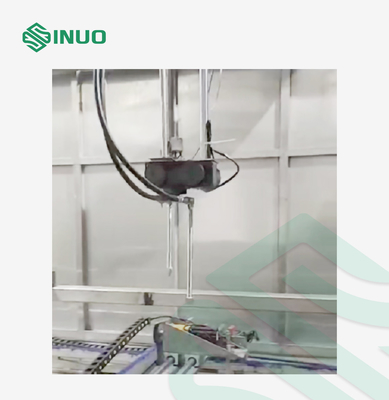

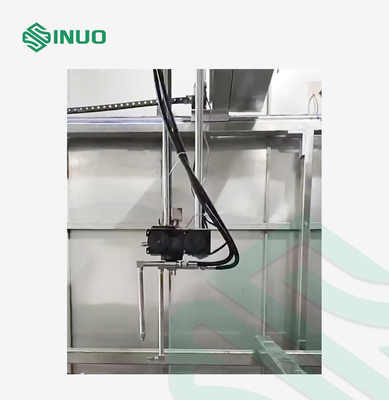

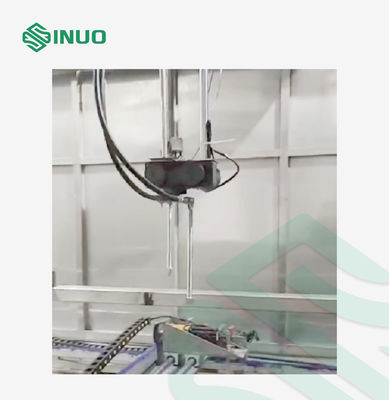

Trayectoria del espray	Tome la trayectoria S-formada de funcionamiento como el principio de movimiento del jet, y utilice cuatro motores servos para diseñar el brazo del robot para terminar el espray de agua en 5 lados. Con 30S por el metro del M2 como el tiempo de la prueba de la referencia básica, la trayectoria entera se puede fijar para terminar el tiempo, y puede fijar en 150-300S (5 metros cuadrados). Al fijar, el operador puede entrar el tamaño según las dimensiones, la longitud, la anchura y la altura del producto. El sistema de manipulante termina automáticamente la pista de funcionamiento de la prueba para la prueba ordenada. Después de que se termine la prueba, el brazo vuelve al punto original y el dispositivo tiene avisos sanos y ligeros.
Método de la colocación de la muestra	1. Adopte una carretilla elevadora para cargar y para descargar muestras, y el cliente de la carretilla elevadora la preparará del usuario (el proveedor proporciona especificaciones); 2. Adopte el vehículo aéreo para levantar las muestras a la puerta del equipo, y después pida el camión manual de la muestra para avanzar al espacio de la prueba. Después de que la puerta sea cerrada, el sistema incita que una prueba formal puede ser realizada.
Circuito de agua puro	Proporcione el equipo puro del agua 50L/H, proporcione la fuente de agua para la calefacción, y rocíe el agua para reciclar.
Fuente de alimentación	De cinco cables trifásico de AC380V, 50Hz; poder: sobre 100KW (ninguna carga); equipado de un interruptor del aire 120A por separado, el interruptor del aire debe tener terminales de conexión, y el cable eléctrico es los metros cuadrados ≥50.
Sistema circulatorio del agua	1) La fuente de agua no puede ser reciclada (porque la fuente de agua es sucia después de que se pruebe la batería, se recomienda para drenar el agua usada al tanque de las aguas residuales). 2) Si el usuario considera el agua que recicla, prepare por favor la piscina de vuelta y la piscina limpia por adelantado; 3) El usuario de la tubería se preparará por adelantado; 4) El tamaño de la piscina de vuelta: 100010001500m m (DWH) 5) El tamaño del tanque de agua claro: 100010001200m m (DWH) 6) Dispositivo de la filtración del agua (opcional) Si los usuarios consideran el agua que recicla, prepare por favor la piscina de vuelta y la piscina limpia por adelantado.
Dispositivo del filtro de agua (opcional, el coste es adicional)	Después de que el agua en los flujos de proceso de la prueba en la piscina de vuelta, el agua en la piscina limpia sea bombeada en el tanque del filtro de bolso por la bomba de agua limpia de la piscina, y el agua filtrada se vuelve al tanque de agua.
Material de la estructura
Boca	Tubo hidráulico inoxidable del SUS 304
El tanque de agua	SUS 304 inoxidable
Accesorios eléctricos del control	Adopte las marcas bien conocidas internacionales tales como Schneider y Omron

Descripción del equipo

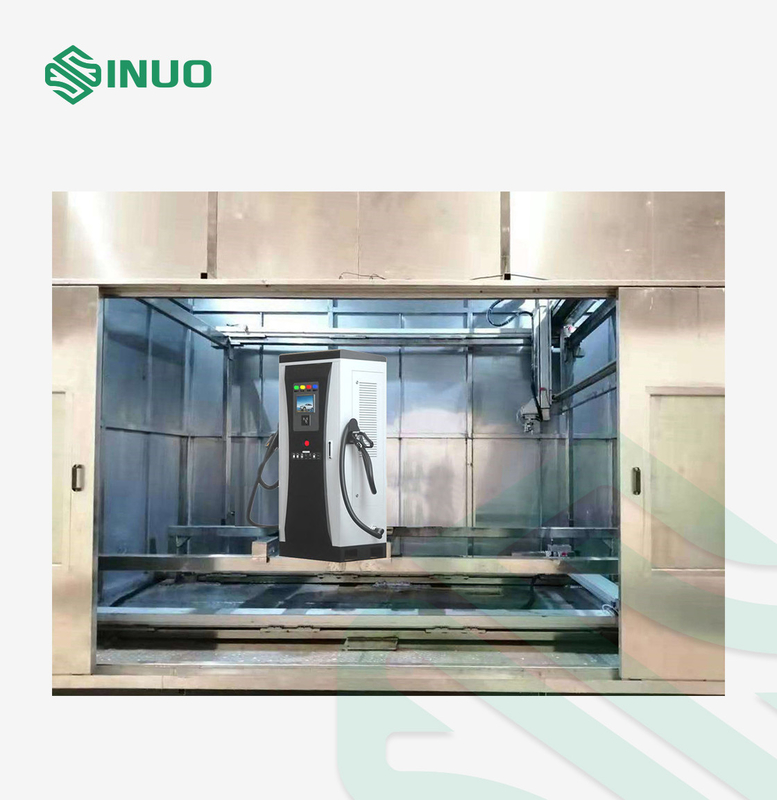

El cuarto de prueba es compuesto por de un banco de pruebas, de un tanque de almacenamiento del agua, de una caja de control, de una zona tapón de desecación del producto y de un sistema de espray. Las dimensiones del sitio de prueba se pueden modificar para requisitos particulares según las muestras específicas del cliente.

Sistema de calefacción:

El alambre de calefacción usado en de alta frecuencia es muy importante en este sistema. La selección material incorrecta del tubo de calefacción tiene una vida de servicio corta y es cortocircuito propenso del embudo. Es extremadamente incómoda y de apenamiento para los usuarios con altos requisitos, y afecta seriamente al progreso de la inspección de la producción. Por este motivo, la compañía ha desarrollado el último nuevo tipo de bastidor de calefacción de cerámica. El material de cerámica tiene resistencia da alta temperatura, buen aislamiento, y no causará salida y cortocircuito. El alambre de calefacción insertado del centro se importa de Alemania, y el diámetro de alambre es grueso con resistencia da alta temperatura y resistencia ardiente seca. El tubo de vidrio de cuarzo se inserta en el medio del alambre de calefacción. Su función importante es evitar que el alambre de calefacción llegar a ser suave y caiga abajo cuando las quemaduras de calefacción del alambre rojas, dando lugar al cortocircuito causado por el contacto entre el alambre de calefacción y el metal de la cámara interna.

Cámara da alta temperatura de la prueba del sitio de prueba de espray de agua del IEC 61851 de EVSE IPX9 0

(Tubo de calefacción del tanque de agua)

Cámara da alta temperatura de la prueba del sitio de prueba de espray de agua del IEC 61851 de EVSE IPX9 1

(Italia importó temperatura alta y la bomba de agua de alta presión)

Cámara da alta temperatura de la prueba del sitio de prueba de espray de agua del IEC 61851 de EVSE IPX9 2

(Flujómetro electrónico de alta temperatura y de alta presión)

Cámara da alta temperatura de la prueba del sitio de prueba de espray de agua del IEC 61851 de EVSE IPX9 3

(Tenedor de la boca y de la muestra)

Cámara da alta temperatura de la prueba del sitio de prueba de espray de agua del IEC 61851 de EVSE IPX9 4

(Sensor de la calibración de la presión de agua)

Cámara da alta temperatura de la prueba del sitio de prueba de espray de agua del IEC 61851 de EVSE IPX9 5

(Sensor de la calibración de la presión de agua)

Configuración principal

Nombre	Marca y origen	Cantidad	Unidad
Regulador de la pantalla táctil	Siemens	1	Fije
Contactor de la CA	Francia Schneider	1	PC
Retransmisión intermedia	Francia Schneider	1	PC
Filtro	Taiwán	1	PC
Motor de la placa giratoria	Taiwán STS	1	PC
Sensor	Taiwán Fotek	1	PC
Botón de acero inoxidable con la luz	China	1	PC
Fusible	Fuji	1	PC
Interruptor de alimentación principal	Francia Schneider	1	PC
Válvula electromagnética de alta presión	Italia milivoltio	5	PC
Tubería del vínculo	tubo hidráulico de acero inoxidable 304	5	PC
Regulador del PLC	Siemens	1	PC
Flujómetro electrónico	China	1	PC
Sensor electrónico de la presión	Sinuo	1	PC
Motor	Taiwán STS	1	Fije
Bomba de émbolo	HALCÓN	1	PC
