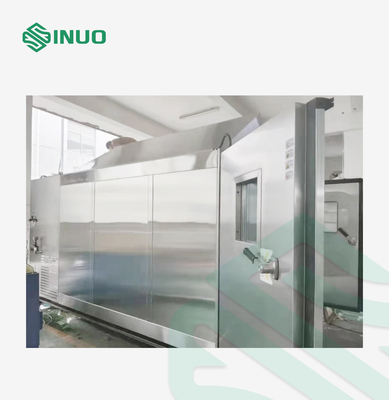

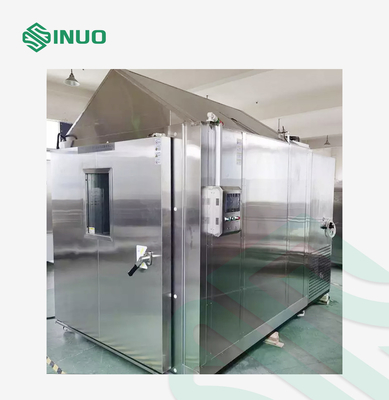

Cámara cíclica completa ASTM B117 de la prueba de corrosión del espray de sal

Las demás partidasEncuentroCíclicoEspray de salCorrosión Sala de ensayo

Estándares y cláusulas cumplidas

Esta cámara de ensayo completa de rociado de sal puede realizar ensayo de rociado de sal neutro (NSS), ensayo de rociado de sal de ácido acético, ensayo de rociado de sal de ácido acético acelerado de cobre (CASS) de acuerdo con GB/T10125-2012,Las condiciones de producción de los productos incluidos en el presente anexo son las siguientes:, BS7479:1991, el ensayo de corrosión cíclica también se puede realizar de acuerdo con GM9540P, PV1210 y otras normas.

Esta cámara de ensayo cumple los requisitos de las normas ES 5454, GJB150A, ASTM B117, ASTM B368, ASTM B380, ASTM D1735, ASTM D2247, ASTM G85 A1, GM4465P, ISO9227, DIN 50021, PV1210, NES M0007, 33 (método CCT-1),etc..

Parámetros técnicos

Descripción general del equipo

Este sistema está compuesto por una cámara de acondicionamiento, un calentador seco, un evaporador (refrigerador), un tubo de extensión del humidificador, un ventilador centrífugo, etc.El objetivo es ajustar la temperatura seca y el aire húmedo en la cámara de acondicionamiento después de una mezcla suficiente, y enviado a la cámara de trabajo, entrar en el respiradero de retorno, enviado de nuevo a la cavidad de ajuste para continuar el ciclo, repitiendo el ciclo.

Se utiliza el método de rociado de flujo de aire y el principio del sifón, la solución de sal absorbida se atomizará a través de la boquilla y el tamaño de las partículas de atomizado será uniforme,que pueda garantizar la continuidad y la estabilidad del ensayo.

Medio ambiente de uso:

Características de la cámara

1. La estructura principal de la cámara de ensayo:

1.1 Cuerpo de la cámara de ensayo: el conjunto está hecho de placa de acero inoxidable SUS316, del grosor de 1 mm, resistencia a altas temperaturas, resistencia a ácidos y álcalis.aspecto limpio y hermoso

1.2 Tanque de reabastecimiento de solución salina: se ha instalado una ventana de perspectiva del nivel del agua, fácil de limpiar, fácil de observar el nivel del agua de la solución,conveniente para reponer la solución salina en cualquier momento.

1.3 Barril de saturación: barril de acero inoxidable SUS304, con resistencia a altas temperaturas y alta presión, y proporciona el mismo aire húmedo que el interior de la cámara.

1.4 Estante de muestras de laboratorio: el soporte en forma de V está hecho de placa de PP con procesamiento en ranuras, el soporte de suspensión en forma de 0 está hecho de varilla de fibra de vidrio, que es resistente a la corrosión y soporta carga.El artículo puede ser colocado un gran número de especímenes, también puede ajustarse 15°, 30° para colocar las placas de ensayo.

1.5 El tubo de humidificador del barril del humidificador se introduce en el estudio, y luego se utiliza el ventilador del estudio para agitar uniformemente. La humedad se expresa en términos de temperatura del bulbo seco y húmedo.

1.6 Sistema de aire acondicionado: este sistema está compuesto por una cámara de aire acondicionado, un calentador en seco, un evaporador (refrigerador), un tubo de extensión del humidificador, un ventilador centrífugo, etc.El objetivo es ajustar la temperatura seca y el aire húmedo en la cámara de acondicionamiento después de una mezcla suficiente, y enviado a la cámara de trabajo, a la ventilación de retorno, enviado de nuevo a la cámara de ajuste para continuar el ciclo, repitiendo el ciclo.

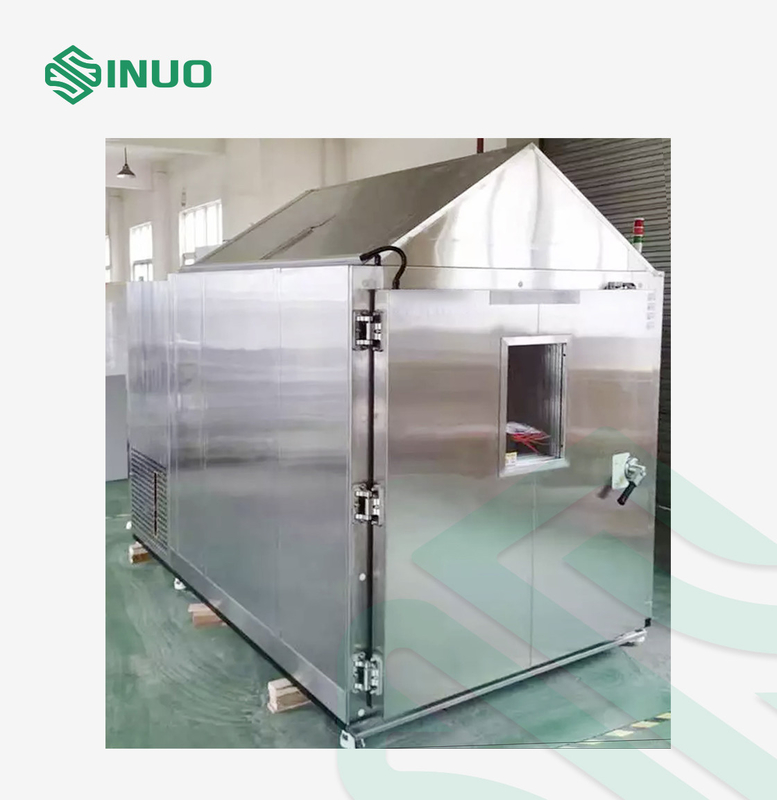

1.7 cubierta de cámara: tiene suficiente resistencia y rigidez para observar el estado de la fumigación. La cubierta de cámara se abre y cierra mediante soportes neumáticos, lo cual es conveniente y gratuito.Adopte una estructura sellada con agua para asegurarse de que la sal no se desbordeLa cubierta se protege automáticamente cuando se abre y el ensayo de corrosión cíclica se inicia automáticamente desde el punto de ruptura después de cerrar la cubierta.La cubierta utiliza un ángulo de 110o ~ 120o para garantizar que el agua condensada no gotea sobre la prueba.

1.8 Se dispondrán orificios de escape de equilibrio para evitar que la presión en la cámara aumente, de modo que el flujo de aire en el espacio de trabajo no se perturbe en exceso al agotarse.

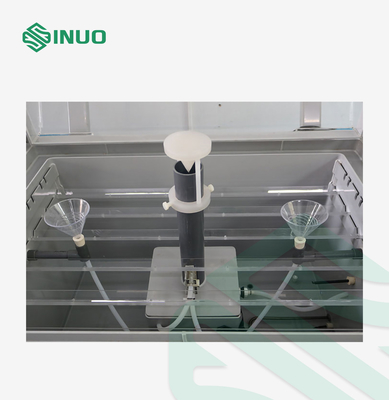

1.9 Equipado con un embudo de separación graduado para recoger y visualizar la precipitación de sal fuera de la cámara.

1.10 Hay dos torres de rociado, que pueden satisfacer la demanda de precipitación de niebla salada de manera más uniforme y rápida.

1.11 Dispone de un sistema automático de reabastecimiento de agua, que reabastecerá automáticamente el agua cuando el nivel del agua sea demasiado bajo.

2Tres sistemas de suministro de gas:

2.1 La fuente de aire se suministra con el aire producido por el compresor de aire (proporcionado por el cliente), que es purificado y filtrado por el aire de primer nivel,y se ajusta la presión del aire del segundo nivel antes de enviarlo al tanque saturado.

2.2 Esta cámara de ensayo está equipada con dos válvulas de regulación de la presión de aire.la presión de la primera válvula reguladora de presión que entra en la tubería de gas deberá ajustarse a 0.2Mpa

2.3 Cuando la segunda válvula reguladora de presión (es decir, la válvula reguladora que regula la presión de rociado) entre en la boquilla, la presión deberá ajustarse a un valor comprendido entre 0,07 y 0,1 MPa.

2.4 Sistema neumático: componentes neumáticos importados estables y fiables.

3Sistema de pulverización: la boquilla se puede desprender para una limpieza fácil

3.1 Se adoptará el método de pulverización por flujo de aire y se utilizará el principio del sifón para atomizar la solución de sal absorbida a través de la boquilla, y el tamaño de las partículas de atomización será uniforme.que pueda garantizar la continuidad y la estabilidad del ensayo.

3.2 Adopta una boquilla no cristalina y un dispositivo de rociado de deflector. Después de extenderse a través del deflector, cae uniforme y libremente en la cámara de ensayo,para que la precipitación del salero alcance el valor especificado.

3.3 La salmuera antes de la pulverización se inyecta en el depósito de precalentamiento a través del depósito de almacenamiento de salmuera, se precalenta y luego se introduce en la boquilla.La fluctuación de la temperatura de la sala de trabajo después de la temperatura constante es menor.

3.4 Cantidad de deposición de sal: de acuerdo con el tamaño de la presión de la boquilla 1-2 ml/80 cm2/h (16 horas promedio),el ángulo de la placa de deflector se puede ajustar para controlar la cantidad de sal, de modo que la cantidad de niebla salina puede alcanzar 1-2 ml/cm2·h.

3.5 La presión de pulverización puede ajustarse a 0,8-1.MPa.

4Sistema de refrigeración:

El diseño del sistema de refrigeración aplica la tecnología de regulación de la energía, que puede garantizar el funcionamiento normal de la unidad de refrigeración.

También puede ajustar eficazmente el consumo de energía y la capacidad de refrigeración del sistema de refrigeración para mantener el sistema de refrigeración en el mejor estado de funcionamiento.Utilizando el método de control equilibrado de la temperatura y la humedad (BTHC), en el caso de funcionamiento continuo del sistema de refrigeración,el sistema de control controla la salida del calentador a través de la salida de cálculo automático PID de acuerdo con el punto de temperatura establecido., y finalmente se logra un equilibrio dinámico.

4.1 Condensador: condensador refrigerado por aire.

4.2 Evaporador: intercambiador de calor con aletas.

4.3 Válvula de solenoide: Omron.

5Sistema de control:

5.1 Controlador de temperatura y humedad

● Display: pantalla LCD a color de 7 pulgadas. Modo de operación: valor fijo o programa.

● Método de configuración: menú en inglés, entrada de interfaz interactiva en pantalla táctil. Capacidad del programa: 120 grupos y 1200 programas de prueba se pueden almacenar.

● Duración del programa: cada grupo de programas puede tener 99 segmentos como máximo. Tiempos de ciclo: cada segmento del programa puede ser recorrido 999 veces.

● Rango de ajuste:

△Temperatura: -100°C+200°C,

△Humedad: 0~100%RH,

△ Tiempo: 0 ¢99 horas y 59 minutos.

● Resolución: temperatura: 0,1°C, humedad: 0,1%RH, tiempo: 0,1min.

● Entrada: resistencia de platino PT100.

● Función de comunicación: Este controlador está equipado con interfaz RS232/485 (opcionalmente equipado con controlador de modelo de interfaz USB, que puede exportar y almacenar datos).

● Otras funciones: El equipo tiene múltiples funciones de protección de alarma, tales como sobre-temperatura, sobrecalentamiento del ventilador, sobre-corriente, etc.La función de autodiagnóstico de fallas del controlador puede garantizar que una vez que el equipo es anormal, se cortará la fuente de alimentación de los componentes principales y se emitirá una señal de alarma al mismo tiempo.

5.2Recopilación de datos de medición: resistencia del platino PT100.

5.3Otros componentes ejecutivos: contactores de CA "Schneider" franceses, interruptores, botones, pequeños relés Omron y otros productos de marca famosa.

5.4 Regulador de temperatura de seguridad para la expansión de líquido del depósito de calefacción a 0-120°C.

5.5 Controlador de temperatura de seguridad de expansión del líquido del depósito de aire saturado de 0 a 120°C.

5.6 Ajuste preciso de la presión primaria: incluido el filtro de aire.

5.7 Medidor de presión: 5 kg/cm2

6Dispositivo de protección de seguridad:

6.1 Cortar automáticamente el dispositivo de alimentación cuando el nivel del agua sea bajo

6.2 Dispositivo de apagado automático por sobre-temperatura

6.3 Dispositivo de alarma acústica y lumínica

6.4 Protección contra el exceso de temperatura del depósito saturado

6.5 Dispositivo de advertencia de bajo nivel de agua del líquido salino

6.6 Alarma de sobrepresión del compresor de refrigeración

6.7 Signo de nivel de agua puro y falta de alarma
