Nombre De La Marca: | Sinuo |
Número De Modelo: | SN4421 |
Cuota De Producción: | 1 |
Precio: | Customized |
Condiciones De Pago: | T/T |
Capacidad De Suministro: | 20 sistemas/mes |

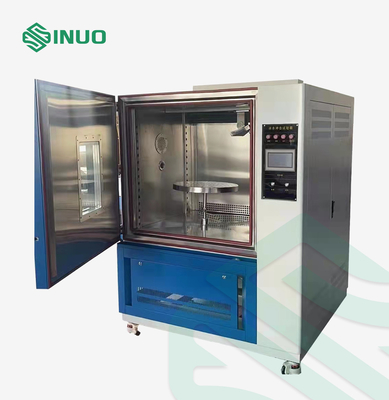

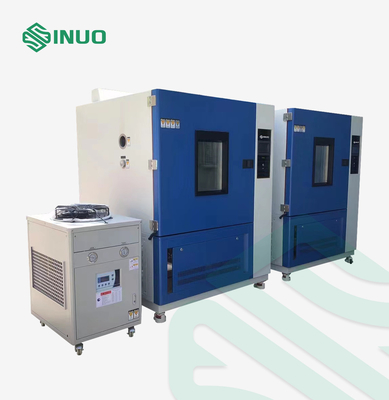

Choque termal K-12 de MBN LV 124-2 con el equipo de prueba de agua del chapoteo
Estándares y cláusulas cumplidos
MBN LV 124-2 2013-08 “componentes eléctricos y electrónicos en vehículos de pasajeros hasta los requisitos generales 3.5t-, las condiciones de prueba y la Prueba-parte 2: Choque termal K-12 de la cláusula 9,12 de los requisitos ambientales” con agua del chapoteo
VW-80000: 2009-10 “componentes eléctricos y electrónicos en vehículos de motor hasta 3.5t los requisitos generales, choques de la temperatura K-12 de la cláusula 11,12 de las condiciones de prueba y de las pruebas” con agua del chapoteo
ISO16750-4: 2006 “vehículos de camino - condiciones ambientales y prueba para la equipo-parte eléctrica y electrónica 4: Prueba de choque del agua helada de la cláusula 5.4.2 de las cargas climáticas”.
“Vehículos de camino GB/T28046.4-2011 - condiciones ambientales y prueba para la equipo-parte eléctrica y electrónica 4: Prueba de choque del agua helada de la cláusula 5.4.2 de las cargas climáticas”.
Descripción del equipo
Muestras y restricciones: Componentes eléctricos y electrónicos automotrices, dimensiones que se determinarán. Este equipo de prueba prohíbe las pruebas de sustancias inflamables, explosivas, volátiles; la prueba de sustancias corrosivas almacenadas; las pruebas del almacenamiento de biológico; las pruebas del almacenamiento de las muestras electromágneticas fuertes de la emisión.
Uso: Esta prueba simula la carga del componente cuando está expuesta para salpicar el agua mientras que ocurre al conducir a través de charcos. La prueba sirve verificar el funcionamiento del componente cuando está sujetada al choque-tipo que se refresca mediante el agua. Esto sucede al conducir en los caminos del agua durante el invierno. Los modos de fallo son el agrietarse mecánico de los materiales o de los fracasos del sello causados por diversos coeficientes de la extensión de temperatura.
Principio: Rocíe la muestra calentada a la temperatura de la prueba con un agua desionizada (0-4°C, polvo con agua del golpecito el 3% Arizona por peso, muy bien, de acuerdo con ISO 12103-1. La mezcla permanente será asegurada), en una distancia de 300-350 milímetros de la muestra. Cada duración 3 s del chapoteo, y la corriente es 3-4liters por chapoteo/boca. La duración <20 s de la transición (para la transición manual de DUT entre el almacenamiento de la temperatura y salpicar) (requeridos solamente por ISO 16750-4 y GB/T28046.4).
Ambiente del uso: La temperatura ambiente es +25 el ° C, la humedad relativa es el ≤ el 85% R.H, y el valor medido bajo condición de ninguna muestra en la cámara de la prueba.
Estructura: El impacto del tipo estructura, de la calefacción y del agua helada de la cámara se termina en dos cámaras, con las divisiones en el centro.
Parámetros técnicos
Volumen interno nominal | 800 L o pueden ser modificados para requisitos particulares |
Tamaño eficaz de la cámara interna | 800× 800×1000 (milímetro) o conforme a diseño real |
Área de calefacción de la caja | Lado derecho |
tamaño del tenedor de la muestra | Para ser resuelto |
Tamaño externo | 1500*1220*1780(milímetro)W×D×H o conforme a diseño real |
Peso | 500kg o conforme a diseño real |
Ruido de trabajo | ≤75db, se mide 1 metro lejos de la máquina delante de la máquina y de 1,2 metros lejos de la tierra |
Poder máximo | 6kw o conforme a diseño real |
Corriente máxima | 40A o conforme a diseño real |
Fuente de alimentación |
AC380V R monofásico, tierra de N + de la protección; gama de fluctuación permisible del voltaje del 10% V; Gama de fluctuación permisible de la frecuencia 50±0.5HZ; Fuente de alimentación del modo de TN-S o fuente de alimentación del modo del TT;
El alambre de conexión a tierra protector que pone a tierra resistencia es menos que 4Ω
Requieren al usuario configurar el aire o el interruptor de la capacidad correspondiente para el equipo en el sitio de la instalación, y el interruptor debe ser controlado independientemente.
Cuando el equipo se utiliza para colocar la muestra del poder en la caja, la fuente de alimentación de la muestra debe utilizar la fuente de la alimentación externa, y la fuente de alimentación de la máquina no se debe utilizar directamente; |
Gama de temperaturas de calefacción | °C del Rt 10 ~ el °C 120, puede ser fijado |
Velocidad de calentamiento | RT+10°C ~105°C≤15min |
Corriente | 3-4 litros por chapoteo/boca |

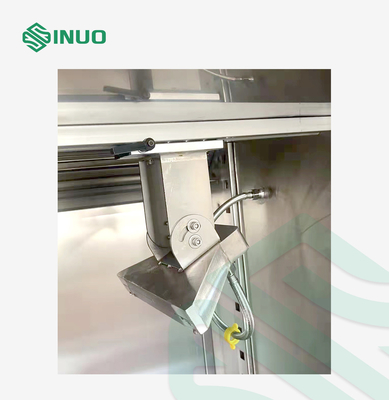

Boca del chapoteo |
Hecho según el cuadro 31 de MBN LV 124-2 (o el cuadro 38 de VW8000, del etc.) Si la anchura del DUT es mucho más grande que una sola anchura del chapoteo de la boca del chapoteo, las bocas múltiples del chapoteo se deben arreglar en una fila para salpicar el agua a DUT |
Modo del chapoteo | Espray DUT de la boca horizontalmente |
Temperatura del agua del chapoteo | 0-4℃, compresor de la refrigeración + bomba de agua de mezcla |
Medio de prueba para salpicar | Golpecito el 3% con agua. Polvo de Arizona por peso, muy bien, de acuerdo con ISO 12103-1. La mezcla permanente será asegurada. |
Distancia de la boca a DUT | 300~350m m |
Número de muestras que pueden ser colocadas | Solo o múltiple [el tamaño total está en el rango del × 500 (los milímetros) del × 400] del × D300 del × H de W |
Ciclo de la prueba | Salpicando 3s cada 30min. La duración de ciclo se puede fijar, tal y como se muestra en del cuadro 30 de MBN LV 124-2 o del cuadro 37 de VW8000, del etc. |
Número de ciclos | 100, pueden ser fijados |

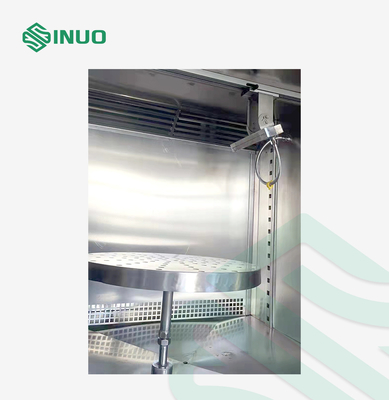

Arreglo de la boca |
Alineado en el lado izquierdo de la cámara interna, haciendo frente a la muestra
|
Fijación de la muestra de la prueba |
Fijado en el marco de montaje en la cámara, la dirección es lo mismo que la dirección de la dirección cargada. |
Estructura de la cámara |
Material interno de la cámara: SUS316# 1.2m m de acero inoxidable grueso; Material externo de la cámara: SUS304# 1.0m m de acero inoxidable grueso;
Caja que sopla de calefacción: SUS304# 1.0m m de acero inoxidable densamente, dentro y fuera de dos capas, con el material de aislamiento de calor en el centro, situado a la derecha de la cámara de la prueba.;
La caja de control y la cámara de la prueba son integrales; El agua del espray se recupera en la parte inferior de la cámara de la prueba; La boca de espray está situada en el lado izquierdo de la cámara de la prueba y fijada por un lado;
La parte inferior de la cámara de la prueba es soldada con autógena en una estructura de la malla por el acero del canal, la superficie superior se pone con la placa de acero para montar el chasis del marco de montaje de la muestra, y el sistema de calefacción de la conexión abierta del agujero que sopla a la derecha de la cámara de la prueba. |
Puerta de la cámara |
Sola puerta Manija a prueba de explosiones Ventana transparente de la niebla Limpiador de la ventana |
Ventana panorámica | Localizado en la puerta, tamaño 600x600m m |
Iluminación | Iluminación interior |
Panel de control | Interfaz antropomecánico del control, interruptor, interruptor de iluminación, interfaz antropomecánico de la reserva 7inch |
Gabinete de control de la distribución de poder | Disyuntor de poder total, regulador del interfaz persona-máquina, tablero de distribución de poder, ventilador, protector de sobrecalentamiento, bomba de agua. |
Sistema de la recuperación del agua | Utilice el ciclo de reciclaje inferior para alcanzar la protección de agua |
Sistema de abastecimiento del agua del fango | El acero inoxidable de SUS316# se utiliza para hacer el tanque de agua del abastecimiento de agua del fango, y la anti-cristalización del agua del fango que revuelve el dispositivo, la bomba de agua del abastecimiento de agua del fango y el dispositivo de regulación de la presión del tubo del abastecimiento de agua se asegura para asegurar a la presión constante el espray constante de la fuente actual. |
Suplemento del agua del fango | Manualmente, el agua fangosa preparada se puede introducir directamente en el tanque del fango. |
Sistema de limpieza del tubo | Para prevenir la obstrucción del suelo de la tubería, el abastecimiento de agua será comenzado automáticamente después de la prueba, y el suelo en la tubería será limpiado. La válvula electromagnética de la fuente profesional del agua potable. |
Abastecimiento de agua | Conectado directamente con el tubo de agua, el ≥ requerido 2kgf/cm2 de la presión del abastecimiento de agua |
Sistema de control eléctrico | |
Regulador |
Regulador de pantalla LCD táctil Dividido en ciclo de calefacción, ciclo del espray, la acción de bomba, la acción de limpieza, el etc. |
Sistema de enfriamiento | Usando el compresor de Francia TECUMSEH |
Comunicación | Puede ser utilizado como una supervisión y sistema teledirigido para registrar datos de prueba |
Modo de operación | Modo de programa/modo de la determinación |
Determinación de modo | Chino/interfaz inglés, de entrada por contacto |
de control de operaciones | El conector externo de la señal del interruptor de paros de la operación, después de dar vuelta en el poder, pone en cortocircuito simplemente el conector para ordenar al regulador que ejecute o pare la acción |
Protección de la seguridad | |
Bomba del espray | Protección contra sobrecarga, protección del cortocircuito |
Poder | Protección de la salida, sobrecarga y protección del cortocircuito |
Revolvimiento del motor | Protección contra sobrecarga, protección del cortocircuito |
Requisitos del ambiente del almacenamiento | La temperatura ambiente se debe guardar dentro de 0 °C ~ °C +35 |
Requisitos del sitio de la instalación | Los paneles de pared de la izquierda y de lado derecho de la cámara de la prueba no serán menos de 800m m de la pared, y la distancia de la pared delantera a la pared no será menos de 1000m m. Confirme por favor si el equipo puede entrar en la entrada o el paso, elevador, etc., para no afectar al progreso de su proyecto. |
Modo de transporte | Transporte de la máquina entera |
Q: ¿Cuál es el tamaño eficaz de la cámara interna para este dispositivo?
: Puede ser modificado para requisitos particulares
Q: ¿Cuál es el sistema de la recuperación del agua para este dispositivo?
: Utiliza el ciclo de reciclaje inferior para alcanzar la protección de agua.
