Cámara de la humedad del equipo de prueba de la protección del ingreso del espray de agua del IEC 60529 IPX1 IPX6

IEC 60529 IPX1 a la cámara de prueba de la humedad del ingreso del agua IPX6

Estándares y cláusulas cumplidos

IEC60529: 2013 “grados de protección proporcionados por el recinto (código) del IP” IPX1, IPX2, IPX3, IPX4, IPX5 y IPX6

Descripción del equipo

Ambiente del uso:

Fuente de alimentación: AC220V±5%/50Hz, 10KVA, o requisitos locales de la fuente del alimentación del cliente del partido.

Lugar del uso: ° C, humedad relativa 25%-75%, presión atmosférica 86 de la temperatura 15-35 ~ 106kpa (860 mbar -1060 mbar), allí se debe equipar de la iluminación e interruptor impermeable de la salida (o zócalo), la tierra necesita ser plano, y la función del consumo de agua y del drenaje debe ser buena.

Fuente de agua: agua potable o agua del grifo sin las impurezas, equipadas del filtro de la limpieza del agua.

Muestras y restricciones: Productos eléctricos y electrónicos, automóviles, piezas de la motocicleta, aparatos electrodomésticos, productos de la comunicación, iluminación y dispositivos al aire libre de la señal, etc.

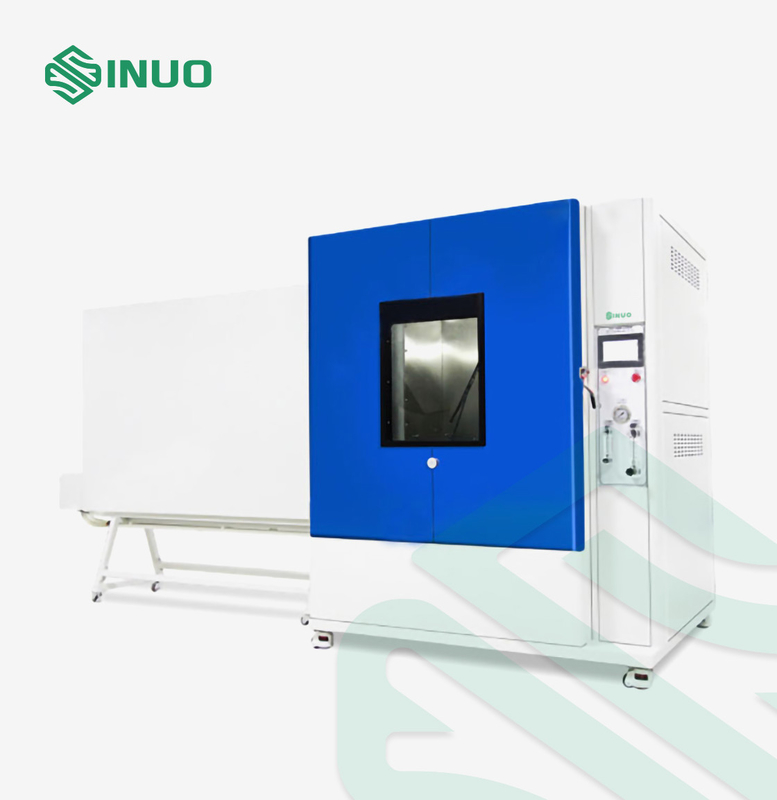

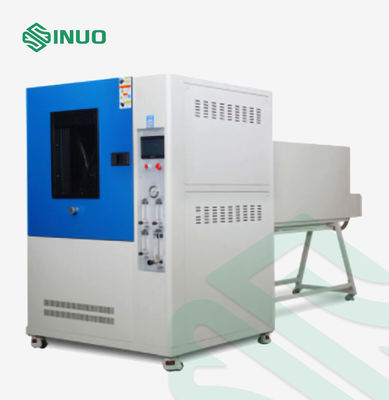

Estructura: El equipo de prueba consiste en un chasis, un mecanismo vertical del goteo, un mecanismo de rociadura oscilante del agua del tubo, un mecanismo que echa en chorro del agua, un túnel, un gabinete de control eléctrico y una placa giratoria. El mecanismo vertical del goteo se monta en el top de la cámara interna. El mecanismo oscilante está instalado en el medio de la cámara interna, dos extremos se fija en las paredes laterales de la cámara interna. El mecanismo que echa en chorro del agua está situado en el lado izquierdo y conectado con la cámara interna a través del túnel largo, que aseguran la distancia entre la boca y la muestra. La muestra se coloca en la placa giratoria, la placa giratoria es causada a la rotación por el motor que conduce a una velocidad de rotación de 1r/min para la prueba IPX1~IPX6, para hacer el recinto del espécimen que se salpicará en todas las direcciones o roció de todas las direcciones practicables; y la altura de la placa giratoria se puede adjuted manualmente, para hacer juego la distancia de la prueba de la aguja a la muestra. Este sistema entero se equipa de un dispositivo de la limpieza de la filtración del agua para prevenir bloqueo del agujerito. Y el sistema de prueba adopta el tipo estructura de la cámara.

Uso:

Para verificar el funcionamiento protector del recinto para los componentes de productos, de automóviles, de piezas de la motocicleta, de aparatos electrodomésticos, de sellos y de lámparas electrónicos y eléctricos debajo:

Goteo del agua en el grado IPX1 e IPX2

Agua que rocía y que salpica en el grado IPX3 e IPX4.

Chorros de agua en el grado IPX5 e IPX6

Principio: Asegúrese de que el goteo del agua, el espray de agua o la velocidad del chorro de agua alcancen el valor requerido estándar controlando el flujo del abastecimiento de agua, y alcance la presión equivalente controlando la profundidad de la muestra sumergida en agua, producir un flujo uniforme de agua o de presión sobre el área entera del recinto.

Parámetros técnicos

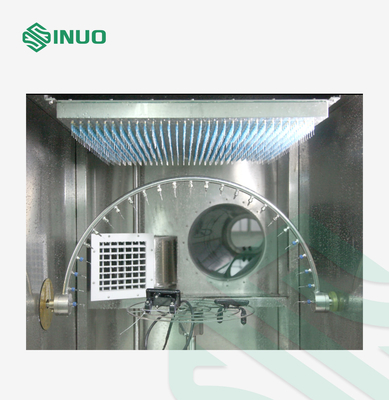

1. Mecanismo vertical del goteo
Área del goteo	WD=600×600mm, otros tamaños puede ser modificado para requisitos particulares
Altura del goteo	la distancia de 200m m de la aguja a la muestra es alcanzada ajustando la altura de la placa giratoria o aumentando el espécimen
Velocidad del goteo (Corriente)	1+0.5 0mm/min o 3+0.5 0mm/min ajustables
Abertura del agujerito de la aguja	Φ0.4mm
Espaciamiento del agujero del goteo	20mmx20m m
Posición de la caja del goteo	Localizado en la cima de la cámara interna, fijada
2. mecanismo de rociadura oscilante del agua del tubo
Tubo oscilante	R400, R200 es opcional, hecho del acero inoxidable
Abertura del agujerito de la aguja	Φ0.4mm
Rocíe la distribución de los agujeros	IPX3: sobre un arco o del lado 60° del punto central (120°) IPX4: sobre el 180° entero del semicírculo Espaciamiento del agujero: 50m m
Transferencia IPX3/4	Transferencia cambiando algunas agujas del agujero ciego o agujas del por-agujero
Ángulo oscilante	IPX3: 120° (±60°); IPX4: 350° (±175°)
Velocidad oscilante	IPX3: 4s /cycle (2×120°); IPX4: 12s /cycle (2×350°);
Corriente	1-10L/min ajustable

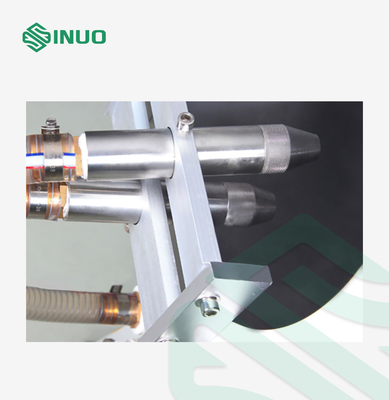

3. Mecanismo que echa en chorro del agua
Dirección que echa en chorro del agua	Horizontal
Diámetro interno de la boca	IPX5: Ф6.3mm; IPX6: Ф12.5mm
Tarifa de la entrega	IPX5: 12.5±0.625L/min; IPX6: 100±5 l/min, metro de flujo es rotámetro directo ajustable manualmente
Distancia de la boca a la superficie del recinto	los 2.8m ((la distancia de la boca a la superficie de centro de la placa giratoria, estándar requiere 2,5-3M)
Método fijo de la boca	Fijación mecánica
4. General
Indicador de presión	0~0.25MPa, puede ser exhibición
Duración de la prueba	el minuto 0.01S~99.9, puede ser preestablecido
Placa giratoria	Diámetro: Φ400mm; velocidad de rotación: 1r/min, puede detenerse brevemente a 4 ángulos, la altura de elevación: 350-600m m, llevando capactity: ≤50kgs
Material de la cámara	La cámara y el túnel internos se hacen del acero inoxidable
Sistema de la circulación del agua	La prueba se procesa en la cámara, el equipo tiene a bilt-en el tanque de agua, el agua puede ser reciclada. Y la cámara interna tiene un agua que recoge el dispositivo, el agua de la prueba se recoge automáticamente en el tanque de almacenamiento del agua a través del chasis. La entrada del agua se puede controlar automáticamente a través de la válvula de flotador en el tanque de agua, el sistema puede dar hacia fuera las alarmas de la detección de la alarma del nivel del agua de cielo y tierra, que pueden evitar con eficacia que la bomba deba dañado secar la escasez de agua. También, hay un dispositivo de limpieza del filtro en la posición de la entrada del agua.
Protección de la seguridad	Protección de la secuencia de fase, protección de la salida, protección de la escasez de agua, protección anormal.
