Cámara de la prueba de código del IP de Jet Nozzle de la cámara de la prueba de espray de agua de IPX3 IPX6

El IEC 60529 IPX3 al agua IPX6 rocía la cámara de la prueba de código del IP de Jet Nozzle

Estándares y cláusulas cumplidos

IEC60529: 2013 “grados de protección proporcionados por el recinto (código) del IP” IP5 &IP6

Descripción del equipo

Ambiente del uso:

Fuente de alimentación: AC220V±5%/50Hz, 10KVA, o requisitos locales de la fuente del alimentación del cliente del partido.

Lugar del uso: ° C, humedad relativa 25%-75%, presión atmosférica 86 de la temperatura 15-35 ~ 106kpa (860 mbar -1060 mbar), allí se debe equipar de la iluminación e interruptor impermeable de la salida (o zócalo), la tierra necesita ser plano, y la función del consumo de agua y del drenaje debe ser buena.

Fuente de agua: agua potable o agua del grifo sin las impurezas, equipadas del filtro de la limpieza del agua.

Muestras y restricciones: Productos eléctricos y electrónicos, automóviles, piezas de la motocicleta, aparatos electrodomésticos, productos de la comunicación, iluminación y dispositivos al aire libre de la señal, etc.

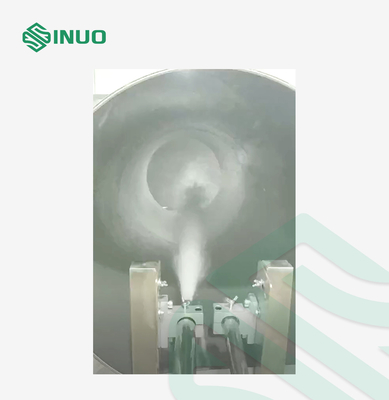

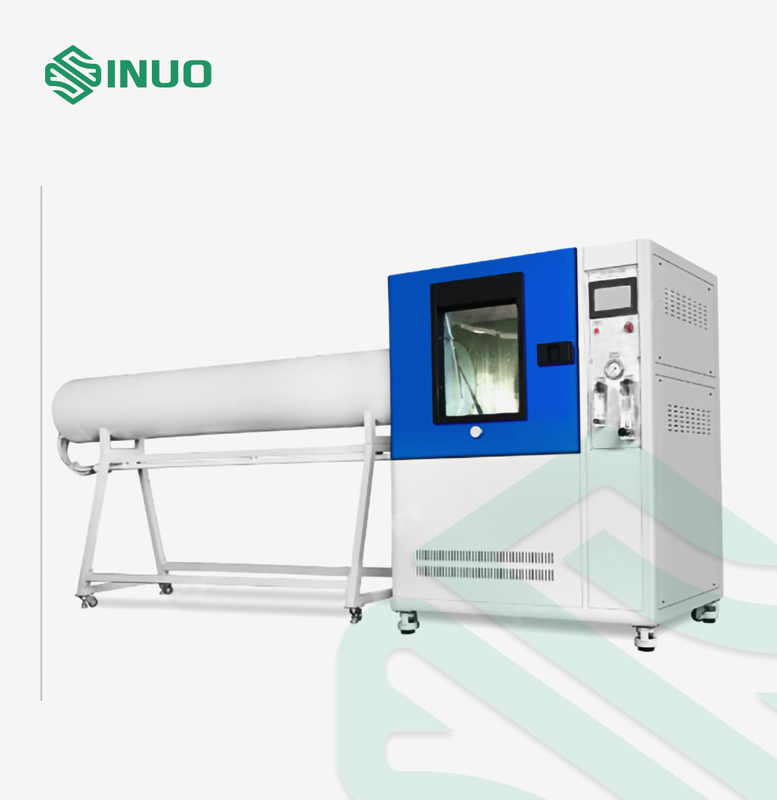

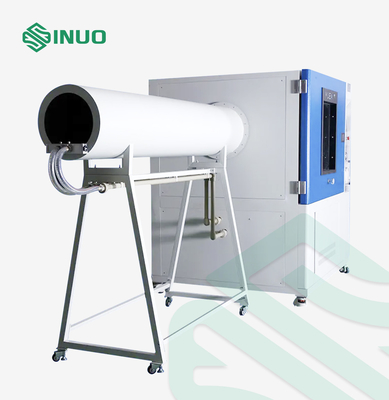

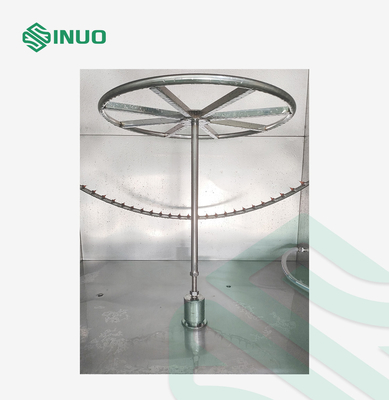

Estructura: El equipo de prueba consiste en un chasis, un mecanismo de rociadura oscilante del agua del tubo, un mecanismo que echa en chorro del agua, un túnel, un gabinete de control eléctrico y una placa giratoria. El mecanismo oscilante está instalado en el medio de la cámara interna, dos extremos se fija en las paredes laterales de la cámara interna. El mecanismo que echa en chorro del agua está situado en el lado izquierdo y conectado con la cámara interna a través del túnel largo, que aseguran la distancia entre la boca y la muestra. La muestra se coloca en la placa giratoria, la placa giratoria es causada a la rotación por el motor que conduce a una velocidad de rotación de 1r/min, para hacer el recinto del espécimen que se salpicará en todas las direcciones o roció de todas las direcciones practicables; y la altura de la placa giratoria se puede adjuted manualmente, para hacer juego la distancia de la prueba de la aguja a la muestra. Este sistema entero se equipa de un dispositivo de la limpieza de la filtración del agua para prevenir bloqueo del agujerito. Y el sistema de prueba adopta el tipo estructura de la cámara.

Uso: Para verificar el funcionamiento protector del recinto para los productos, los automóviles, las piezas de la motocicleta, los aparatos electrodomésticos, los sellos y las lámparas electrónicos y eléctricos debajo del agua que rocía y que salpica en el grado IPX3 y IPX4 y chorros de agua en el grado IPX5 e IPX6.

Principio: Asegúrese de que la velocidad del espray y del chorro de agua de agua alcance el valor requerido estándar controlando el flujo del abastecimiento de agua, haga el recinto del espécimen que se salpicará en todas las direcciones o rociara de todas las direcciones practicables.

Parámetros técnicos
