La lluvia del equipo de prueba del ingreso del agua de IPX1 IPX4 rocía IEC 60529 de la cámara de la prueba del código del IP

Cámara de la prueba del código del IP del ingreso del agua del espray de la lluvia IPX1/2/3/4 del IEC 60529

Estándares y cláusulas cumplidos

IEC60529: 2013 “grados de protección proporcionados por el recinto (código) del IP” IPX1, IPX2, IPX3, IPX4.

Descripción del equipo

Ambiente del uso:

Fuente de alimentación: AC380V±5%/50Hz, 15KVA, o requisitos locales de la fuente del alimentación del cliente del partido.

Lugar del uso: ° C, humedad relativa 25%-75%, presión atmosférica 86 de la temperatura 15-35 ~ 106kpa (860 mbar -1060 mbar), allí se debe equipar de la iluminación e interruptor impermeable de la salida (o zócalo), la tierra necesita ser plano, y la función del consumo de agua y del drenaje debe ser buena.

Fuente de agua: agua potable o agua del grifo sin las impurezas, equipadas del filtro de la limpieza del agua.

Muestras y restricciones: Productos eléctricos y electrónicos, automóviles, piezas de la motocicleta, aparatos electrodomésticos, productos de la comunicación, iluminación y dispositivos al aire libre de la señal, etc.

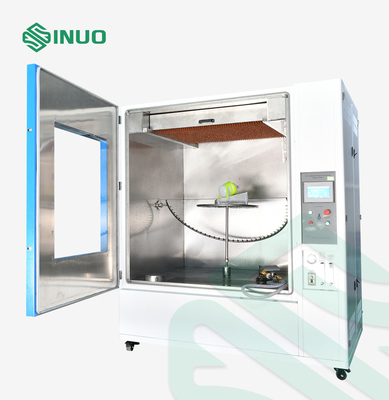

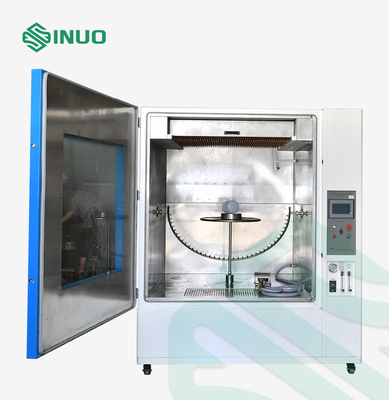

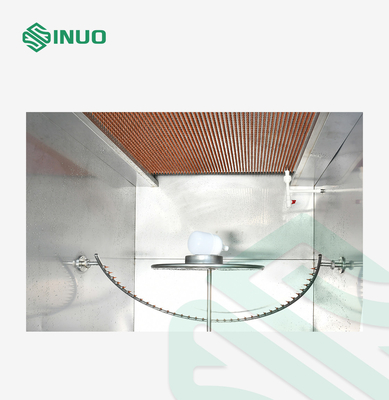

Estructura: El dispositivo se compone de un mecanismo del goteo, de un mecanismo oscilante, de un gabinete de control eléctrico y de una placa giratoria. La caja del goteo se fija al top de la cámara. El mecanismo oscilante está instalado dentro de la cámara interna, y los extremos izquierdos y derechos del tubo oscilante se fijan a la pared lateral de la cámara interna. Hay una placa giratoria, tiene una velocidad de rotación de 1r/min, usada para la prueba de IPX1 ~IPX4; Con el bloque de la ayuda de la muestra 15°, usado para la prueba IPX2; la altura de la placa giratoria se puede ajustar manualmente, haciendo juego la distancia 200m m de la aguja a la muestra. El equipo de prueba se equipa de un dispositivo de limpieza del filtro de agua para prevenir bloqueo del agujerito. Este sistema entero adopta el tipo estructura de la cámara.

Uso: Para verificar el funcionamiento protector del recinto para los productos, los automóviles, las piezas de la motocicleta, los aparatos electrodomésticos, los sellos y las lámparas electrónicos y eléctricos debajo del goteo del agua en el grado IPX1 y IPX2 y agua que rocían y que salpican en el grado IPX3 y IPX4.

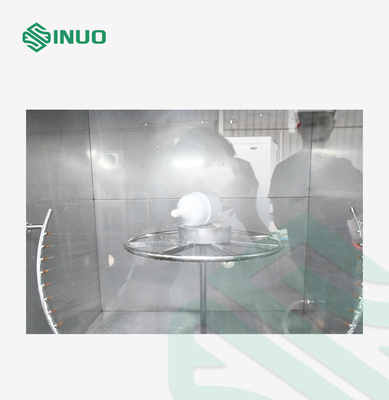

Principio: Asegúrese de que la velocidad de goteo o velocidad de rociadura alcanza el valor requerido estándar controlando el flujo del abastecimiento de agua, el equipo de prueba puede producir un flujo uniforme de descensos del agua sobre el área entera del recinto (IPX1 e IPX2) o hacer el recinto del espécimen que se salpicará en todas las direcciones (IPX3 e IPX4).

Parámetros técnicos
