Tubo oscilante del goteo vertical de la lluvia del equipo de prueba del ingreso del agua del IEC 60529 IPX1 IPX4

Goteo vertical de la lluvia IPX1~4 del IEC 60529 y equipo de prueba oscilante del tubo

Estándares y cláusulas cumplidos

IEC60529: 2013 “grados de protección proporcionados por el recinto (código) del IP” IPX1, IPX2, IPX3 y IPX4.

Descripción del equipo

Uso: Para verificar el funcionamiento protector del recinto para los productos, los automóviles, las piezas de la motocicleta, los aparatos electrodomésticos, los sellos y las lámparas electrónicos y eléctricos debajo del goteo del agua en el grado IPX1 y IPX2 y agua que rocían y que salpican en el grado IPX3 y IPX4.

Muestras y restricciones: Productos eléctricos y electrónicos, automóviles, piezas de la motocicleta, aparatos electrodomésticos, productos de la comunicación, iluminación y dispositivos al aire libre de la señal, etc.

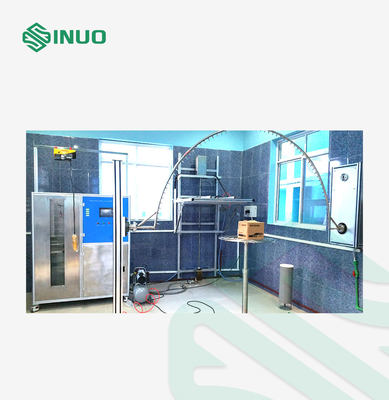

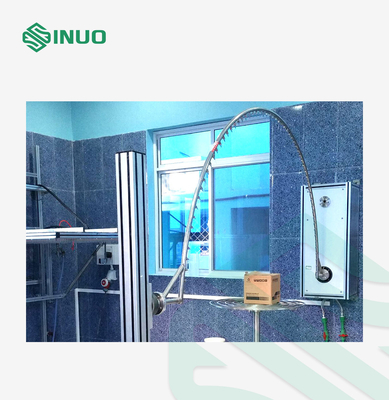

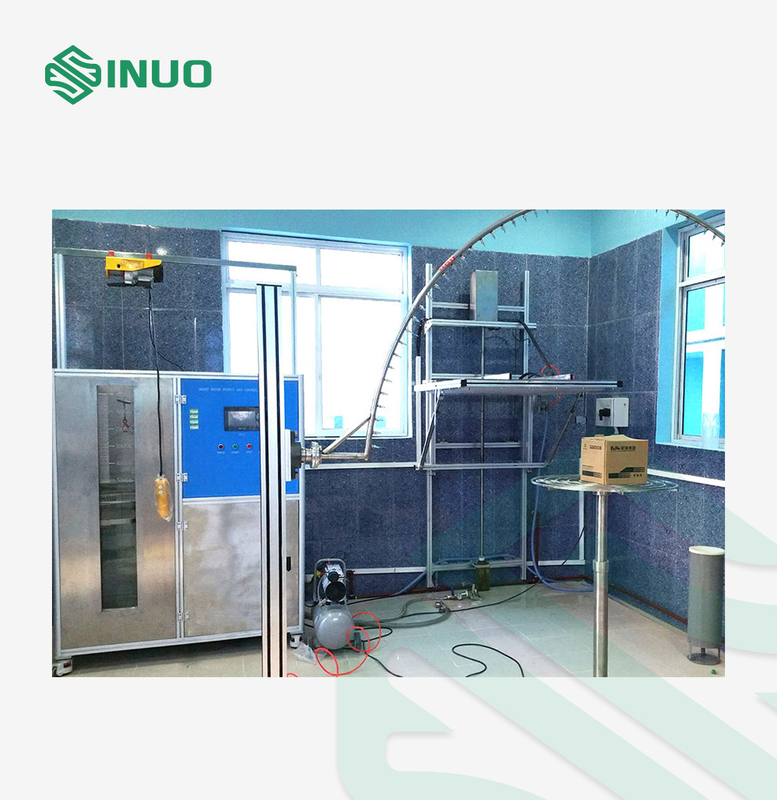

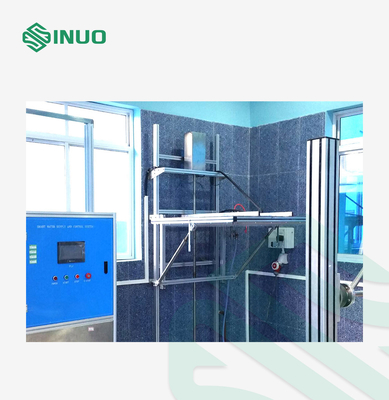

Estructura: El equipo de prueba consiste en un mecanismo del goteo, un mecanismo oscilante, un gabinete de control eléctrico y una placa giratoria. El soporte de la caja del goteo es tapiz y con la función del anti-descenso, que puede levantar automáticamente controlado por el motor. Un extremo del mecanismo oscilante se monta en la pared, y el otro extremo del mecanismo oscilante se fija en la ayuda del piso, el tubo es hecho oscilar conduciendo del motor. La placa giratoria tiene una velocidad de rotación de 1r/min, usada para la prueba de IPX1 ~IPX4; la placa giratoria puede ser 15° inclinado, usado para la prueba IPX2. El equipo de prueba se equipa de un dispositivo de limpieza del filtro de agua para prevenir bloqueo del agujerito. Este sistema entero adopta el tipo abierto estructura.

Principio: Asegúrese de que la velocidad de goteo o velocidad de rociadura alcanza el valor requerido estándar controlando el flujo del abastecimiento de agua, el equipo de prueba puede producir un flujo uniforme de descensos del agua sobre el área entera del recinto (IPX1 e IPX2) o hacer el recinto del espécimen que se salpicará en todas las direcciones (IPX3 e IPX4).

Ambiente del uso:

Fuente de alimentación: AC380V±5%/50Hz, 15KVA, o requisitos locales de la fuente del alimentación del cliente del partido.

Lugar del uso: ° C, humedad relativa 25%-75%, presión atmosférica 86 de la temperatura 15-35 ~ 106kpa (860 mbar -1060 mbar), allí se debe equipar de la iluminación e interruptor impermeable de la salida (o zócalo), la tierra necesita ser plano, y la función del consumo de agua y del drenaje debe ser buena.

Fuente de agua: agua potable o agua del grifo sin las impurezas, equipadas del filtro de la limpieza del agua.

Parámetros técnicos
