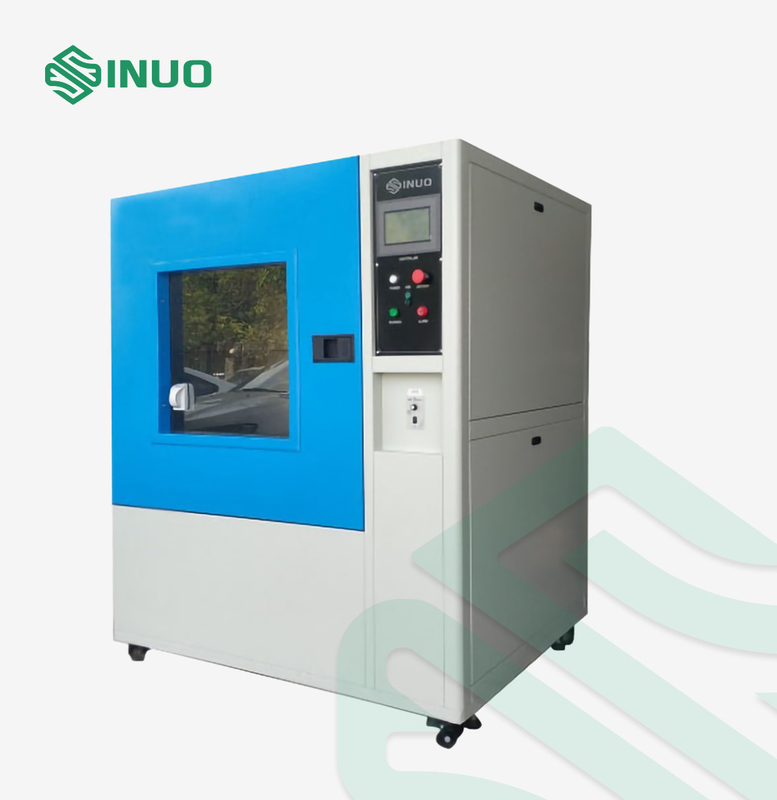

Cámara de la prueba de Jet Fan Nozzle Water Moist del equipo de prueba del ingreso del agua de IPX9K

IPX9 agua da alta temperatura de alta presión Jet Fan Nozzle Test Chamber

Estándares y cláusulas cumplidos

IEC60529: 2013 “grados de protección proporcionados por el recinto (código) del IP” IPX9, cuadro 7 a 12.

“Vehículo-grados del camino ISO20653-2013 de protección (código) del IP - protección del equipo eléctrico contra los objetos extranjeros, el agua y el acceso” cuadro 7, 8, 9 y cuadro 7 (9K)”

DIN40050-9 “vehículo-grados del camino de la protección (código) del IP - protección contra objetos extranjeros, agua y el cuadro eléctrico 8 (9K) del equipment>figure 8and del acceso”

Parámetros técnicos

Descripción del equipo

Ambiente del uso:

Fuente de alimentación: AC380V±5%/50Hz, 15KVA, o requisitos locales de la fuente del alimentación del cliente del partido.

Lugar del uso: ° C, humedad relativa 25%-75%, presión atmosférica 86 de la temperatura 15-35 ~ 106kpa (860 mbar -1060 mbar), allí se debe equipar de la iluminación e interruptor impermeable de la salida (o zócalo), la tierra necesita ser plano, y la función del consumo de agua y del drenaje debe ser buena.

Fuente de agua: agua potable o agua del grifo sin las impurezas, equipadas del filtro de la limpieza del agua.

Muestras y restricciones: Vechiles del pasajero, autobuses, lámparas, motocicletas y otras piezas y componentes, así como otros productos que necesitan ser probados bajo ambiente IPX9 (IPX9K).

Estructura:

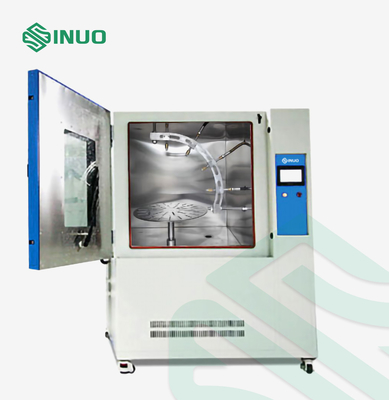

El dispositivo se compone de un chasis, de un mecanismo del espray de agua, de un dispositivo de alta temperatura de alta presión, de una placa giratoria y de un gabinete de control eléctrico.

1. La cubierta externa de la cámara se hace de la placa de acero de alta calidad. La cámara interna y la placa giratoria toda se hacen del acero inoxidable SUS304 para asegurar impermeable y anticorrosión. La cámara de la prueba tiene su propio sistema de circulación del agua, y tiene un agua que recoge el dispositivo dentro. El agua de la prueba se recoge automáticamente en el tanque de almacenamiento del agua a través del chasis. La entrada del agua se puede controlar automáticamente a través de la válvula de flotador en el tanque de agua, el sistema puede dar hacia fuera las alarmas de la detección de la alarma del nivel del agua de cielo y tierra, que pueden evitar con eficacia que la bomba deba dañado secar la escasez de agua.

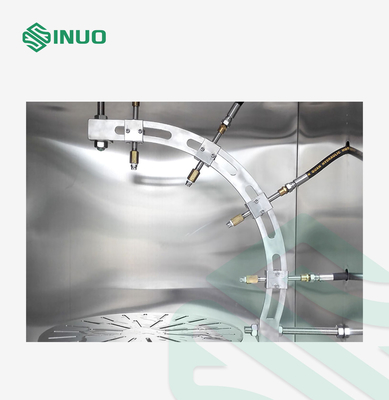

2. 4 bocas estándar están instaladas en el 0°, 30°, 60°, posición del 90° del soporte del anillo.

3. El dispositivo incorporado del termóstato de la calefacción por agua se asegura de que la temperatura del agua de la prueba cumpla los requisitos estándar. El agua de alta presión es suministrada por la bomba de agua de alta presión con la conversión de frecuencia, y el flujo que echa en chorro del agua se puede preestablecer en la pantalla táctil.

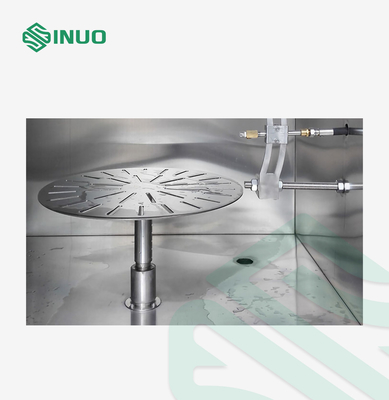

4. La cámara de la prueba se equipa de una placa giratoria, la placa giratoria es causada a la rotación por el motor que conduce a una velocidad de rotación de 1r/min, para hacer el recinto se rocía de todas las direcciones practicables.

5. La calefacción por agua, la temperatura constante, la presión de agua, la corriente, el tiempo del espray de agua de c, el proceso del programa del ciclo y la acción de la rotación de la placa giratoria son controlados por el gabinete de control eléctrico.

Uso: Para verificar el funcionamiento protector de los componentes de los vechiles del camino, de las lámparas, de las motocicletas y de otras piezas bajo alta presión y del agua de la temperatura que echa en chorro en el grado IPX9 (IPX9K).

Principio: Asegúrese de que la velocidad que echa en chorro del agua alcanza el valor requerido estándar controlando el flujo, la temperatura y la presión del abastecimiento de agua, el recinto está rociado de todas las direcciones practicables con una corriente del agua de las bocas estándar de la prueba tal y como se muestra en del cuadro 7, 8 y 9. del IEC 60529.
