Espray de agua oscilante del equipo de prueba del ingreso del agua del tubo del IEC 60529 IPX3 IPX4

Equipo de prueba oscilante de la humedad de la lluvia del tubo de IPX3 IPX4

Estándares y cláusulas cumplidos

IEC60529: 2013 “grados de protección proporcionados por el recinto (código) del IP” IPX3 y IPX4, cuadro 4.

Descripción del equipo

 Muestras y restricciones: Productos eléctricos y electrónicos de automóviles, piezas de la motocicleta, productos de la comunicación, aparatos electrodomésticos, iluminación y dispositivos al aire libre de la señal, etc

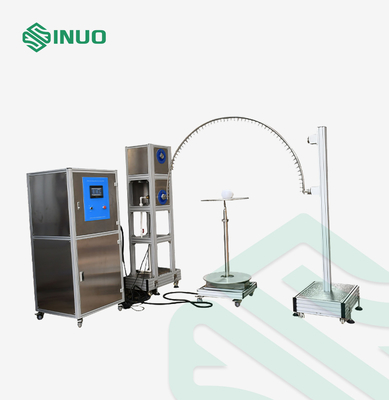

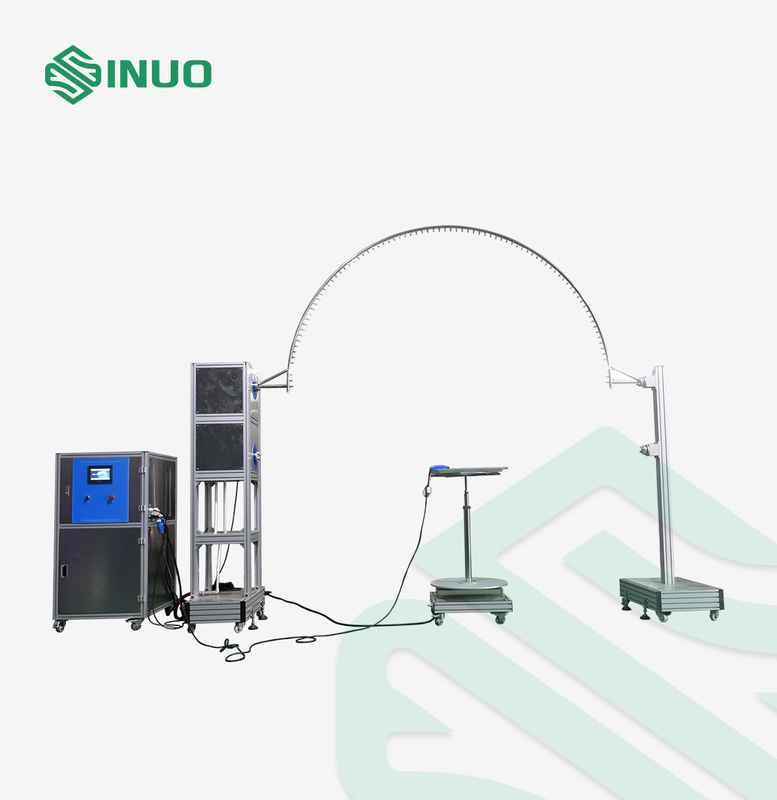

Estructura: El equipo de prueba consiste en un mecanismo oscilante del oscilación, un gabinete de control eléctrico y una placa giratoria. El mecanismo oscilante del oscilación es situación del piso, el tubo oscilante es hecho oscilar conduciendo del motor. La placa giratoria tiene una velocidad de rotación de 1r/min, para hacer el recinto del espécimen para ser espray en todas las direcciones. El equipo de prueba se equipa de un dispositivo de limpieza del filtro de agua para prevenir bloqueo del agujerito. Este sistema entero adopta la estructura abierta.

Uso: Para verificar el funcionamiento protector del recinto para los productos electrónicos y eléctricos de automóviles, de piezas de la motocicleta, de aparatos electrodomésticos, de sellos y de lámparas debajo del agua que rocía y que salpica en el grado IPX3 e IPX4.

Principio: Asegúrese de que el agua que rocía y que salpica velocidad alcanza el valor requerido estándar controlando el flujo del abastecimiento de agua, haga el recinto del espécimen que se salpicará en todas las direcciones.

Ambiente del uso:
Fuente de alimentación: AC380V±5%/50Hz, 3KVA, o requisitos locales de la fuente del alimentación del cliente del partido.
Lugar del uso: ° C, humedad relativa 25%-75%, presión atmosférica 86 de la temperatura 15-35 ~ 106kpa (860 mbar -1060 mbar), allí se debe equipar de la iluminación e interruptor impermeable de la salida (o zócalo), la tierra necesita ser plano, y la función del consumo de agua y del drenaje debe ser buena.
Fuente de agua: agua potable o agua del grifo sin las impurezas, equipadas del filtro de la limpieza del agua.

Parámetros técnicos

No.	Artículo	Parámetros
1	Abastecimiento de agua	Agua potable de la corriente el rate>10L/min±5% sin la inclusión. Este dispositivo se equipa de la unidad de la filtración del agua potable

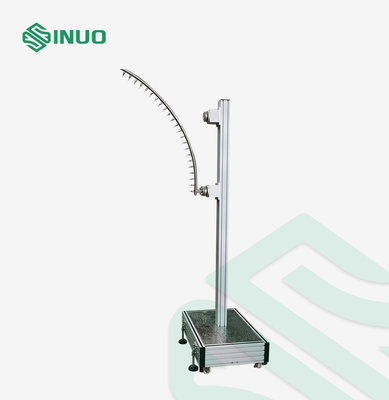

2	El tamaño del tubo oscilante	R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, tubos oscilantes de R1600mm puede ser opcional, hecho del acero inoxidable
3	Agujero de la aguja	Φ0.4mm
4	Ángulo incluido de dos agujeros	IPX3: 120° IPX4: 180°
5	Ángulo oscilante del oscilación del tubo	±175° máximo puede ser preestablecido (Nota: el estándar requiere IPX3: 120°; IPX4: 360°, pero debido a allí es placa giratoria debajo de tubo oscilante durante prueba, así que 360° no puede alcanzado durante la prueba real, si sin la placa giratoria, después 360° puede ser alcanzado)
6	Llover velocidad	IPX3: 4s/time (2×120°); IPX4: 12s/time (2×360°);
7	Corriente	Puede ser fijado según el tamaño de la oscilación y el número de los agujeros de perno (0,07 L/minX por el agujero)
8	Tiempo de prueba	1-99999S puede ser preestablecido
9	Indicador de presión	0~0.25MPa
10	Placa giratoria	Diámetro: Φ600mm, velocidad de rotación: 1~5r/min, fuerza de sustentación: ≤30kgs
11	Requisitos del sitio	El sitio de prueba impermeable dedicado del IP, la tierra debe ser plano con la iluminación. interruptor impermeable de la salida 10A (o zócalo) usado para el equipo. Con la buena función de la afluencia y del drenaje. Instalación de tierra.

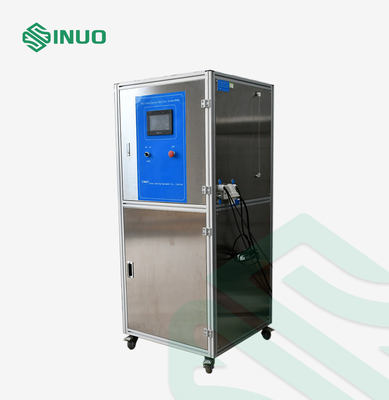

12	Control eléctrico	PLC y pantalla táctil
13	Fuente de alimentación para este equipo	CA 220V, 60Hz, 2KW o requisitos locales de la fuente del alimentación del cliente del partido
14	Fuente de alimentación para la muestra	AC220V, 10A o requisitos locales de la fuente del alimentación del cliente del partido
