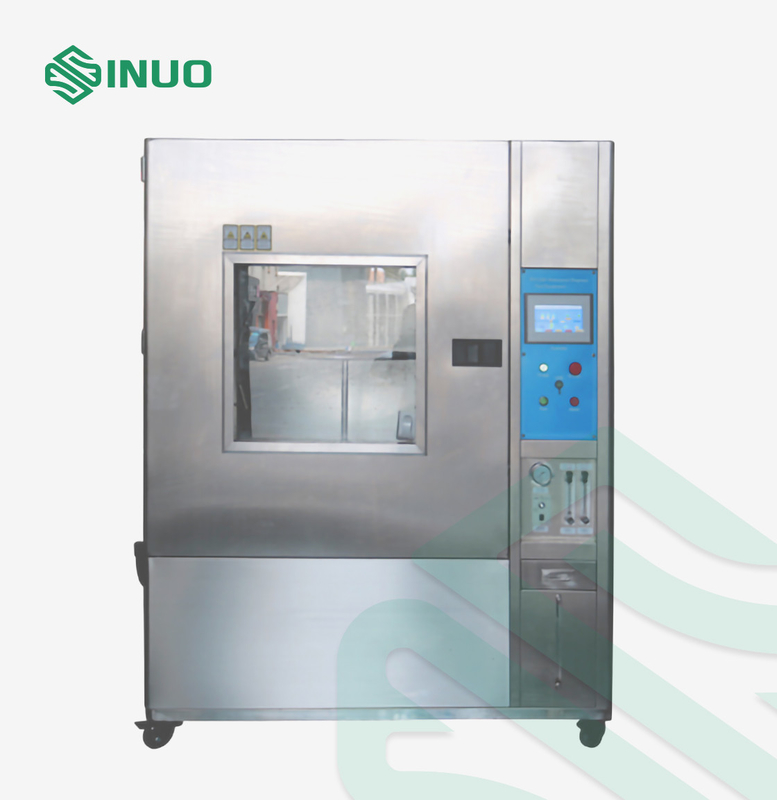

IEC vertical 60529 de la caja del goteo de la lluvia del equipo de prueba del ingreso del agua de IPX1 IPX2

Cámara vertical de la prueba del ingreso del agua de la caja del goteo de la lluvia del IEC 60529 IPX1 IPX2

Estándares y cláusulas cumplidos


IEC60529: 2013 “grados de protección proporcionados por el recinto (código) del IP” IPX1 e IPX2.

Descripción del equipo

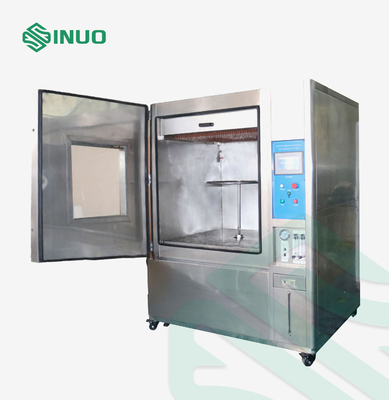

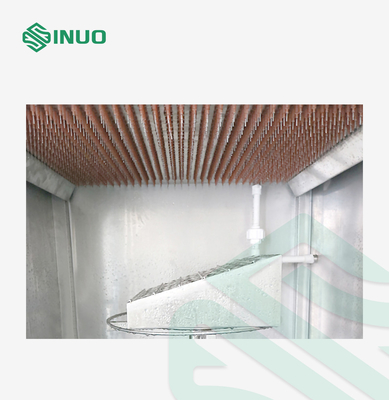

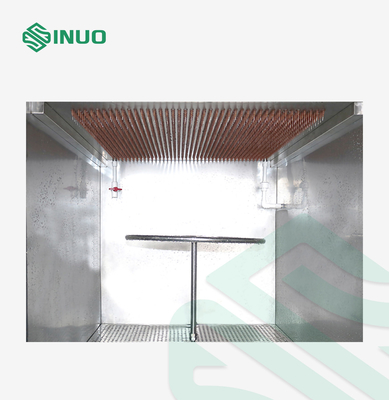

Estructura: El dispositivo se compone de un mecanismo del goteo y de un gabinete de control eléctrico. La caja del goteo se fija al top de la cámara. Hay una placa giratoria, tiene una velocidad de rotación de 1r/min, usada para la prueba IPX1; Con el bloque de la ayuda de la muestra 15°, usado para la prueba IPX2; la altura de la placa giratoria se puede ajustar manualmente, haciendo juego la distancia 200m m de la aguja a la muestra. El equipo de prueba se equipa de un dispositivo de limpieza del filtro de agua para prevenir bloqueo del agujerito. Este sistema entero adopta la estructura de la cámara.

Muestras y restricciones: Productos eléctricos y electrónicos, automóviles, piezas de la motocicleta, productos de la comunicación, aparatos electrodomésticos, iluminación y dispositivos al aire libre de la señal, etc

Uso: Para verificar el funcionamiento protector del recinto para los productos, los automóviles, las piezas de la motocicleta, los aparatos electrodomésticos, los sellos y las lámparas electrónicos y eléctricos debajo del goteo del agua en el grado IPX1 e IPX2.

Principio: Asegúrese de que la velocidad de goteo alcanza el valor requerido estándar controlando el flujo del abastecimiento de agua, el equipo de prueba puede producir un flujo uniforme de descensos del agua sobre el área entera del recinto.

Ambiente del uso: Fuente de alimentación: AC380V±5%/50Hz, 3KVA, o requisitos locales de la fuente del alimentación del cliente del partido.
Lugar del uso: ° C, humedad relativa 25%-75%, presión atmosférica 86 de la temperatura 15-35 ~ 106kpa (860 mbar -1060 mbar), allí se debe equipar de la iluminación e interruptor impermeable de la salida (o zócalo), la tierra necesita ser plano, y la función del consumo de agua y del drenaje debe ser buena.
Fuente de agua: agua potable o agua del grifo sin las impurezas, equipadas del filtro de la limpieza del agua.

Parámetros técnicos

Control y operación	Sistema de control inteligente del PLC y de la pantalla táctil
Tamaño de la cámara	Interno: WDH=800×800mm×800mm externo: WDH=1280×900mm×1750mm Puede ser modificado para requisitos particulares según los requisitos del cliente
Área del goteo	WD=600×600mm, otros tamaños puede ser modificado para requisitos particulares
Altura del goteo	la distancia de 200m m de la aguja a la muestra es alcanzada ajustando la altura de la placa giratoria o aumentando el espécimen
Velocidad del goteo (Corriente)	1+0.5 0mm/min o 3+0.5 0mm/min ajustables
Abertura del agujerito de la aguja	Φ0.4mm
Espaciamiento del agujero del goteo	20mmx20m m
Placa giratoria	Diámetro: Φ400mm, velocidad de rotación: 1-5r/min, con un bloque de la ayuda de la muestra 15° y un soporte de elevación, fuerza de sustentación ≤20kg
Posición de la caja del goteo	Localizado en la cima de la cámara interna, fijada
Tiempo de la prueba	0-99.9min, puede ser preestablecido
Material de la cámara	La cámara interna adopta el acero inoxidable SUS304
Sistema circulatorio del agua	Hay un dispositivo limpio del filtro en la entrada del agua, y el agua del goteo se recoge automáticamente en el tanque de almacenamiento a través del chasis y puede ser reciclada.
Protección de la seguridad	Protección de la secuencia de fase, protección de la salida, protección de la escasez de agua, protección anormal



Detalles:

---
