Cámara de la prueba del polvo del IEC 60529 del equipo de prueba de la protección del ingreso de IP5X IP6X IP56

Protección IP56 del IEC 60529 contra cámara de la prueba del polvo del objeto extranjero

Estándares y cláusulas cumplidos

IEC60529: 2013 “grados de protección proporcionados por el recinto (código) del IP” IP5 y IP6.

Descripción del equipo

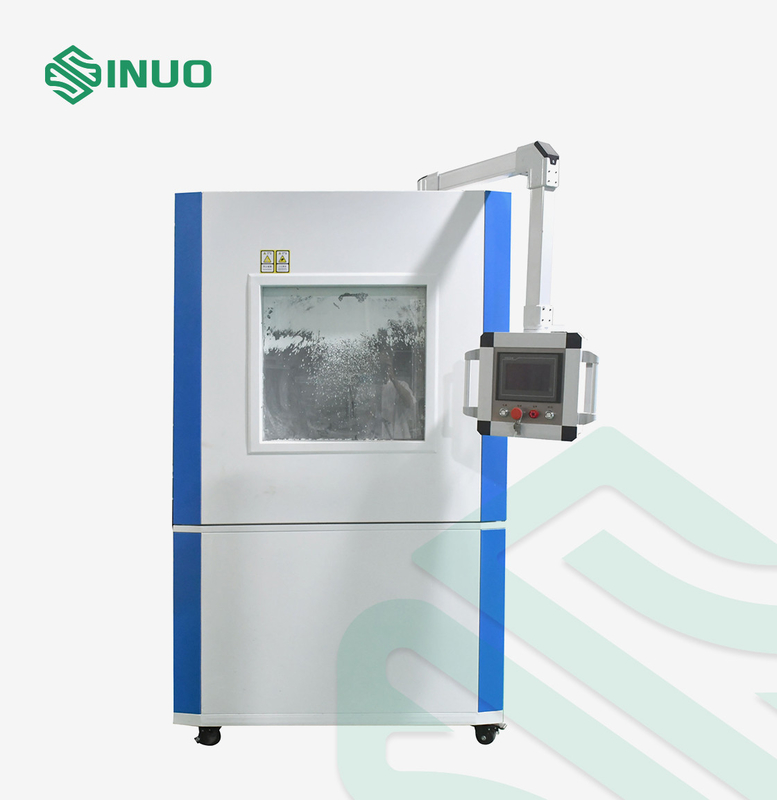

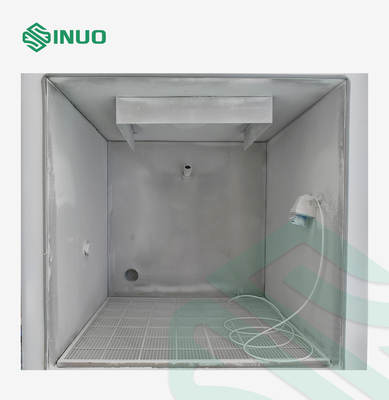

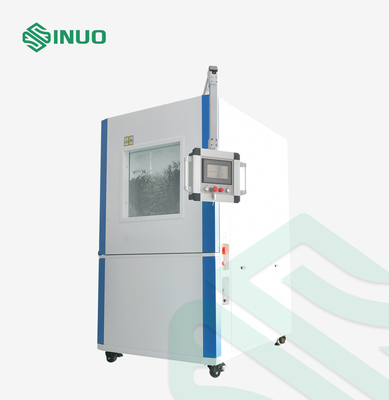

Estructura: La máquina adopta una estructura cerrada de la cámara, un dispositivo suspendido de la operación del interfaz antropomecánico, una ventana visual grande, la prueba circula dentro del gabinete. La cámara interna adopta un panel del espejo y un diseño especial del tubo de aire, que asegura para producir una concentración estándar de circulación de aire laminar en la cámara, se arregla hay un dispositivo de succión del vacío.

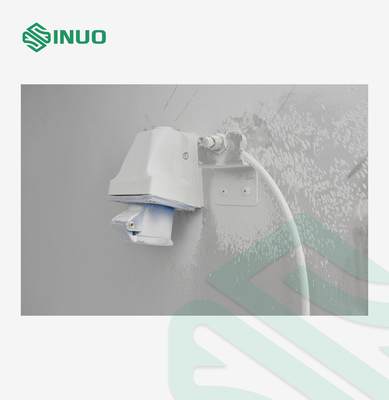

La estructura principal incluye la cámara externa, cámara interna, puerto de la succión del polvo, polvo que recicla el embudo, dispositivo que sopla de circulación del polvo, sistema del vacío, el tanque de almacenamiento del polvo, válvula de flujo, sistema de calefacción, cuchilla de la corriente contraria, enchufe protector.

Muestras y restricciones: Productos, automóviles y piezas eléctricos y electrónicos de la motocicleta, sellos, lámparas

Uso: Para verificar el funcionamiento del uso, almacenamiento y transporte de productos electrónicos y eléctricos, automóviles y piezas de la motocicleta, sellos y lámparas en un ambiente polvoriento, de determinar los efectos dañinos posibles al producto por las partículas llevadas por la corriente de aire.

Principio: Hay un embudo cónico con el puerto de la eliminación del polvo en la parte inferior; el puerto de la succión de la fan de alta presión de la circulación de la turbina está instalado en el puerto de la extracción de polvo (en la parte inferior), y el polvo recogido se envía al top de la cámara interna y asperja libremente de arriba a abajo.

Puede simular una condición abierta, polvorienta del ambiente de aire inducida por el ambiente natural o por disturbios humanos tales como movimiento del vehículo.

Ambiente del uso: Fuente de alimentación: AC380V±5%/50Hz, 3KVA o requisitos locales de la fuente del alimentación del cliente del partido

Lugar del uso: ° C, humedad relativa 25%-75%, presión atmosférica 86~106kpa (860 mbar-1060 mbar) de la temperatura 15-35; ninguna sacudida aguda, ninguna vibración, ninguna interferencia electromágnetica, ningún polvo, ningún gas explosivo y corrosivo, con la buena disipación de calor.

Parámetros técnicos

Modelo	SN441-216L	SN441-512L	SN441-1000L
Tamaño de la cámara	Tamaño interno: WDH= 600× 600×600m m	Tamaño interno: WDH= 800× 800×800mm	Tamaño interno: WDH= 1000× 1000×1000m m
	Tamaño externo: WDH=850×1050×1800mm	Tamaño externo: WDH=1050×1250×2000mm	Tamaño externo: WDH=1250×1450×2200mm
Control y operación	PLC y pantalla táctil
tamiz Cuadrado-enredado	Diámetro de alambre nominal: Ф50µm, anchura nominal de un hueco entre los alambres: los 75µm
Polvo de talco	Polvo de talco seco que puede pasar a través del tamiz cuadrado-enredado
Concentración de polvo	La cantidad de polvo de talco en la cámara de la prueba es ³ de 2Kg /m
Velocidad de aire	≤2m/s
Metro de flujo de aire	1-25L/min, indicador digital
Tiempo de la prueba	1s~99 H 59 m 59s, puede ser preestablecido
Período que sopla del polvo	Pare/tiempo que sopla: 1s~99 H 59 m 59s, puede ser preestablecido
Secuencia que sopla	OFF-ON-OFF
Velocidad de bombeo del vacío	60-600L/min
Ventilador	Fan centrífuga plástica llena
Aparato de la calefacción	Nuevo marco de calefacción de cerámica
Protección de la seguridad	Protección de la secuencia de fase, protección de la salida, sobre la protección de la temperatura, protección anormal
