Equipo de prueba de alta presión del ingreso del agua del estruendo 40050-9 IPX6K IPX9K Jet Nozzle

DIN40050-9 cámara de Jet Nozzle High Pressure Testing del agua del IPX 6K9K

Estándares y cláusulas cumplidos

“Grados de los vehículos de camino DIN40050-9 de protección (IP-código); protección contra objetos extranjeros; agua y contacto; equipo eléctrico”

Vehículos de camino del ISO 20653-2006 “— Grados de protección (IP-código) — Protección del equipo eléctrico contra objetos extranjeros, agua y el acceso”

IEC60529: 2013 “grados de protección proporcionados por el recinto (código) del IP” IPX6 y IPX9

Descripción del equipo

Uso: Se utiliza para examinar los recintos del IEC para saber si hay el equipo eléctrico (prueba del código suplementario del IP), de acuerdo con las especificaciones relevantes en el estándar DIN40050-9. Principalmente para la disposición de partes automotrices, industria del motor y de electrónica, simulación del ambiente natural o los factores humanos diseñó la máquina impermeable de la prueba.

Característica: La cámara de la prueba se hace de los materiales de alta calidad y es procesada por el equipo de proceso más avanzado de la China. La superficie de la cámara externa es espray-revestida, hermosa y lisa. Se coordina el color, y las líneas son lisas y naturales. El interno se hace del acero inoxidable de alta calidad internacional. El tenedor interior de la muestra y otros accesorios se hacen del acero inoxidable o del cobre. El diseño es razonable y durable. Bajo premisa de la conformación con estándares, el equipo es más práctico y fácil de controlar basado en la estabilidad de todos los aspectos.

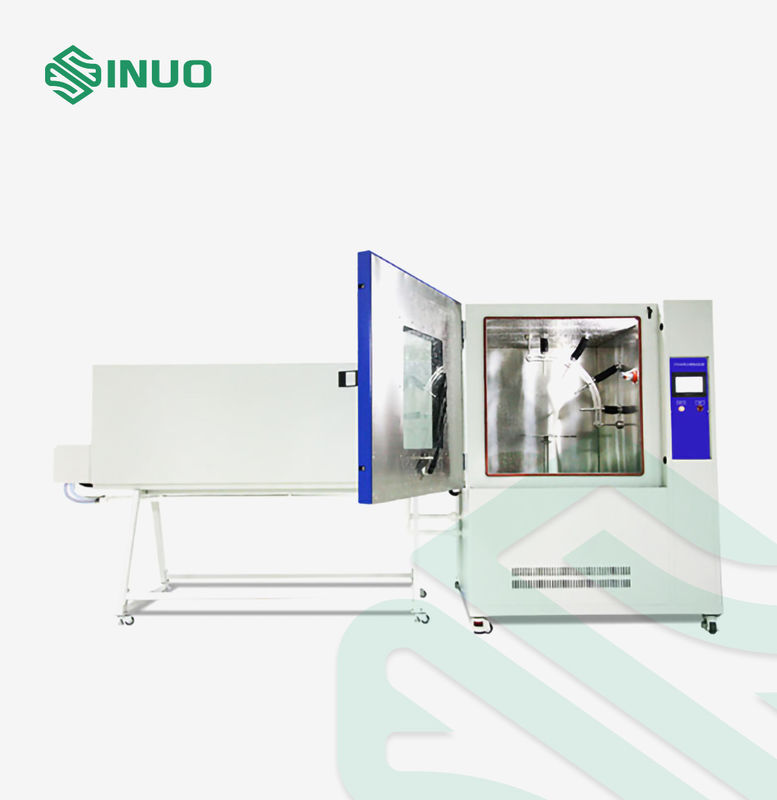

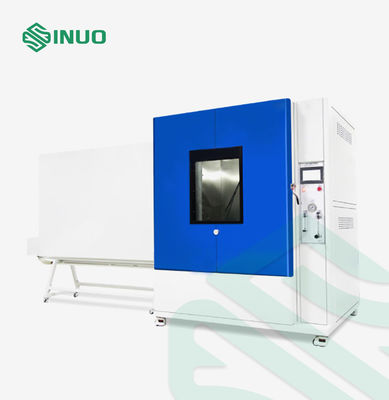

La cámara entera del equipo de prueba impermeable adopta la estructura entera y se divide en tres porciones: superior, más bajo y derecho. La parte superior es la cámara de trabajo, la parte más inferior es el cuarto mecánico, y el lado derecho es el gabinete de control eléctrico.

Parámetros técnicos

Modelo	SN4422
Tamaño interno	1500 x1500 x1500mm (D*W*H)
Tamaño externo	2000x3800x2450m m (D*W*H)
IP9K
Temperatura del agua	80±5°C (prueba de la inyección de la agua caliente, espray termal de alta presión)

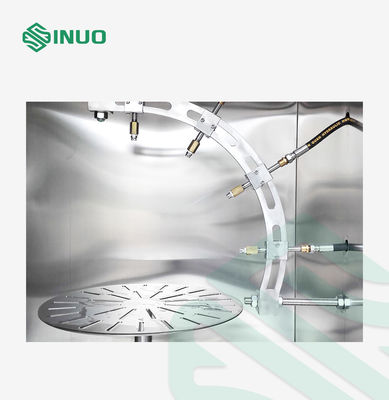

Placa giratoria	Diámetro: Φ800mm. ≤50kg portador
Ubicación de bocas	0°, 30°, 60°, el 90°, dirección vertical de la distribución media
Número de bocas	4
Corriente	14-16L/min
Presión del espray	8000~10000Kpa
Distancia de la boca a muestrear	100-150m m
Velocidad de rotación de la tabla rotatoria	los 5±1r.p.m
Tubo de comunicación	Tubo hidráulico de acero inoxidable de alta presión
Válvula electromagnética	Temperatura alta italiana y válvula electromagnética de alta presión
Bomba de agua	Temperatura alta italiana y bomba de agua de alta presión
Alambre del calentador	Alambre del calentador de 6KW Alemania
Tiempo de la prueba	0-99h 59min
Regulador	Pantalla táctil de Alemania Siemens + de Siemens (el cliente puede elegir)

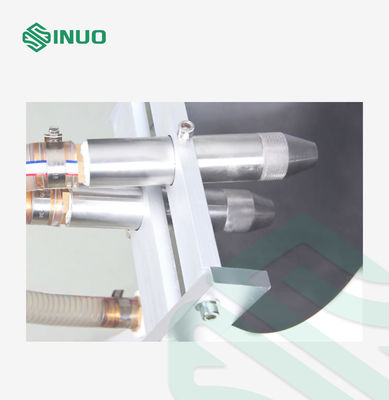

Sistema de espray	4 bocas, instalan 1 boca cada °C 30
Material externo de la cámara	Placa de acero inoxidable o espray en frío de la placa
Cámara interna	Material de acero inoxidable de SUS304#
IP6K
El diámetro de la boca	Ф6.3mm
Presión de agua	1000kpa (ajustado por el flujo)
Corriente	75±5 l/min (alta presión y temperatura alta electrónicas de alto voltaje del flujómetro)
Tiempo de la prueba	minuto 3,10,30,9999, ajustable
Control del tiempo de ejecución	1-9999 minuto, ajustable
Tubo del espray	Tubo hidráulico resistente de alta presión
Válvula electromagnética de alta presión	Válvula electromagnética de alta presión internacional
Tubo de agua de alta presión	Tubo hidráulico de alta presión hidráulico
Regulador de voltaje	Delta de Taiwán
Ambiente del uso
Temperatura	RT+10℃~+40℃
Humedad	el ≤85%
Poder	AC380 (el ±10%) V, 50Hz, (adaptable), de cinco cables trifásico
Capacidad de la fuente de alimentación	La resistencia que pone a tierra del cable de toma de tierra protector es menos que 4Ω; Requieren al usuario configurar el dispositivo con una capacidad correspondiente del aire o del interruptor en el sitio de la instalación, y este interruptor se debe utilizar exclusivamente para este dispositivo.
Protector	Protección de la salida, protección del cortocircuito, escasez de agua, protección de recalentamiento del motor
