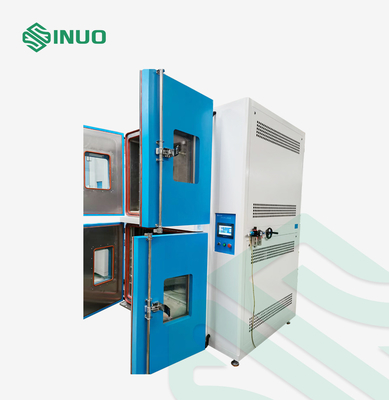

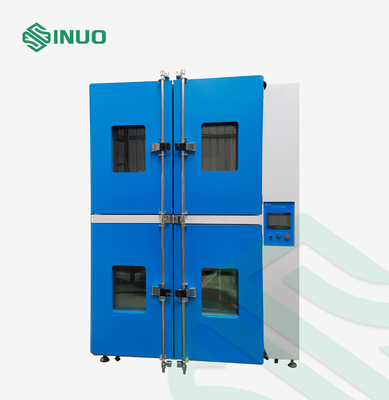

Equipo de prueba de choque del agua helada del ISO 16750-4 para la electrónica del vehículo de camino
Estándares y cláusulas cumplidos
Vehículos de camino del 16750-4:2013 del ISO — Condiciones ambientales y prueba para el equipo eléctrico y electrónico — Parte 4: Cuadro climático 4 de la cláusula 5,4 de las cargas para figura 6.
Descripción del equipo
El equipo integrado de la prueba del choque + de inmersión del agua helada se diseña y se fabrica según los requisitos estándar de ISO 16750-4:2013clause 5,4, del etc.
Este producto es conveniente para los productos que se pueden sujetar a limpiar con un chorro de agua bajo diversas temperaturas ambiente durante el transporte, el almacenamiento o el uso. El agua viene de las fuertes lluvias, viento y las fuertes lluvias, los sistemas de rociadores, rueda que salpica, el limpiar con un chorro de agua o las ondas violentas. Para los indicadores de funcionamiento y la gestión de calidad.
Parámetros técnicos
| Tamaño interno de la cámara |
1000*1000*1000 (W*D*H) Puede ser modificado para requisitos particulares |
| Tamaño externo de la cámara | Aproximadamente 1800*1450*1965m m (W*D*H), sujeto al tamaño real |
| Parámetros de la prueba del chapoteo del agua helada | |
| Número de ciclos | 100 ciclos |
| Th del tiempo de ocupación en Tmax | 1h o hasta que se alcance la estabilización de la temperatura de DUT |
| Duración de la transición | <20s> |
| Líquido de la prueba | Agua desionizada con polvo fino del 3% Arizona según ISO 12103-1; El NaCL del 5% puede ser añadido (proporcionado por el usuario) |

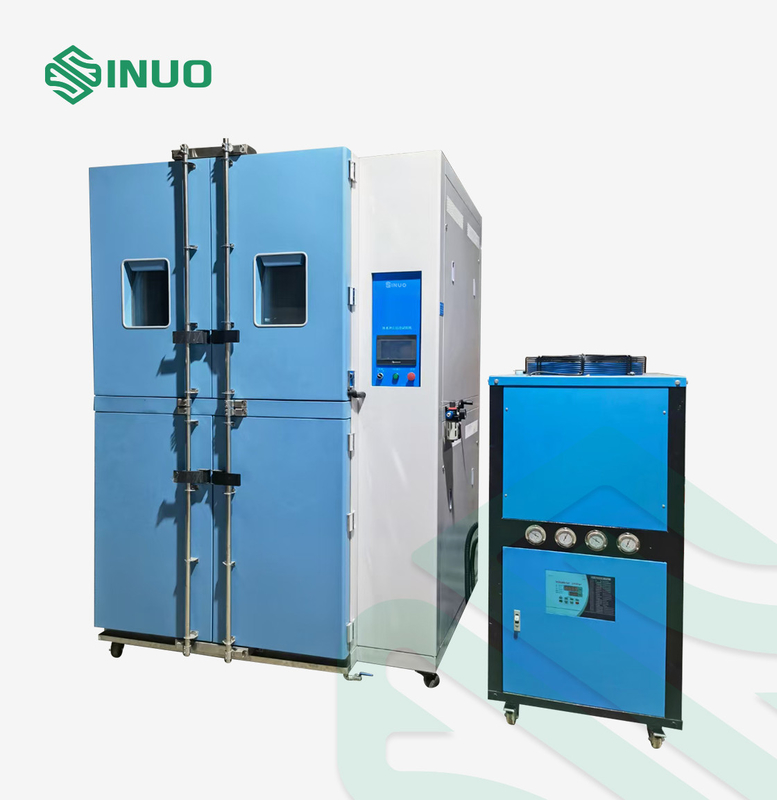

| Temperatura del agua | 0℃~+4℃ (compresor de la refrigeración + revolviendo la bomba de agua) |
| Resolución de la temperatura | 0.1℃ |
| Fluctuación de la temperatura | ±0.5℃ |
| Uniformidad de la temperatura | ±2℃ |
| Utilice las condiciones ambientales | La temperatura ambiente es +25℃, la humedad relativa es inferior o igual 85%R.H, el valor medido bajo condición que no hay muestra en la cámara de la prueba. |
| Corriente | (3L~4L)/3s (duración del chapoteo) |
| Número de bocas | 3 PCS, el espacio entre cada boca 300m m |

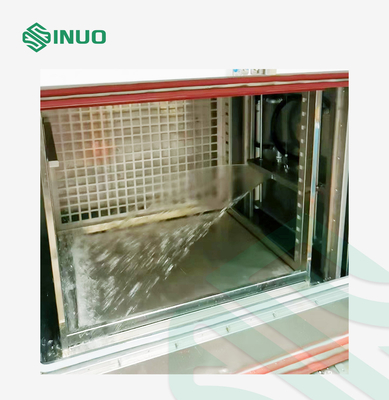

| Método del chapoteo | La boca rocía la muestra horizontalmente |
| Orientación de DUT | Como en el vehículo |
| Distancia del jet y de la superficie de DUT | 325±25m m (el agua será aplicada sobre la anchura completa del DUT) |
| Prueba de inmersión | |
| Número de ciclos | 10 ciclos |
| Th del tiempo de ocupación en Tmax | 1h o hasta que se alcance la estabilización de la temperatura de DUT |
| Duración de la transición | <20s> |
| Líquido de la prueba | Agua desionizada; El NaCL del 5% puede ser añadido (proporcionado por el usuario) |
| Temperatura del agua | 0℃~+4℃ |
| Resolución de la temperatura | 0.1℃ |
| Fluctuación de la temperatura | ±0.5℃ |
| Uniformidad de la temperatura | ±2℃ |
| Tiempo de la inmersión | minuto 5 |
| Orientación de DUT | Como en el vehículo |
| Estructura del equipo | |
| Material de la cámara |
Material interno de la cámara: SUS316# 1.2m m de acero inoxidable grueso Material externo de la cámara: SUS304# 1.0m m de acero inoxidable grueso |
| Abastecimiento de agua | Puede ser conectado directamente con el tubo de agua del grifo, y se requiere la presión del abastecimiento de agua para ser ≧2kgf/cm2 |
|
Preparación fangosa del agua (Equipado por el usuario) |
El agua fangosa es polvo del 3% Arizona (nota: Si el cliente necesita utilizar el agua desionizada media para probar, traiga por favor su propia máquina pura del agua) |
| Dispositivo de protección de la seguridad | |
| Bomba de agua del espray | Sobrecarga, protección del cortocircuito |
| Fuente de alimentación | Protección de la salida, sobrecarga y protección del cortocircuito |
| Revolvimiento del motor | Sobrecarga, protección del cortocircuito |
| Condiciones de la fuente de alimentación y fuente de alimentación | AC380V±10%V (de cinco cables trifásico); 50Hz |
