equipo de prueba del conector de la cláusula 34,3 EV de la cámara de la prueba de choque termal 150L

equipo de prueba del conector de la cláusula 34,3 EV de la cámara de la prueba de choque termal 150L

Nombre De La Marca:	Sinuo
Número De Modelo:	SN887B-150L
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	30 sistemas/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Estándar aplicado:

IEC 62196-1 Ed.4CDV 2020

Cláusula aplicada:

Cláusula 34,3

Gama de la baja temperatura:

-10℃~-50℃

Gama de temperaturas del calor:

+50℃~+180℃

Tiempo del reset:

Cerca de 5 minutos

Tiempo de la conversión:

≤10s

Gama del choque de la temperatura:

-40~+150℃

Volumen del equipo:

150L, puede ser modificado para requisitos particulares

Detalles de empaquetado:

Caja de la madera contrachapada

Capacidad de la fuente:

30 sistemas/mes

Resaltar:

Equipo de prueba del conector de EVSE EV

Cláusula 34

3 del equipo de prueba del conector de EV

Descripción del producto

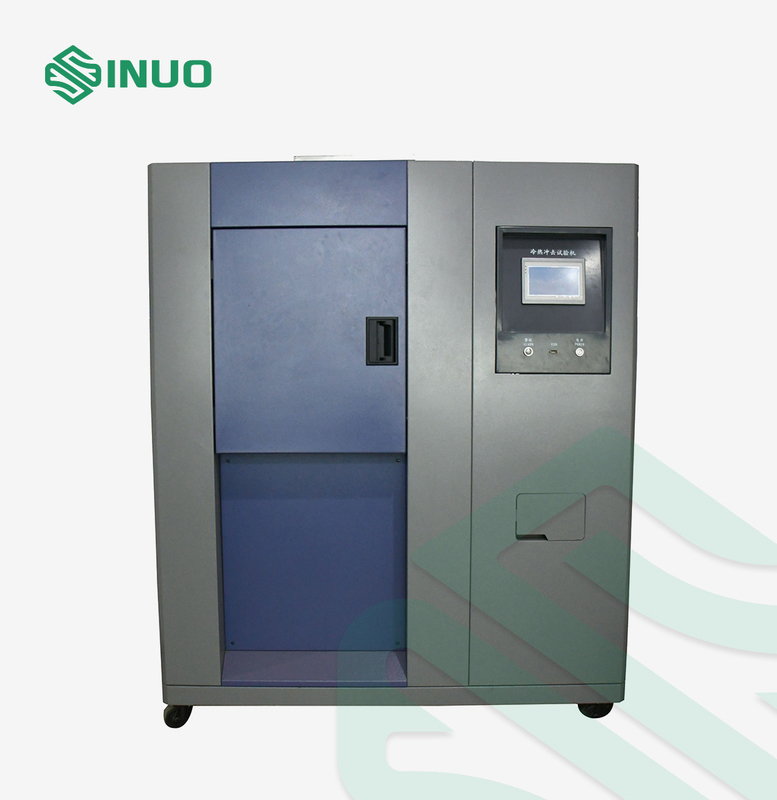

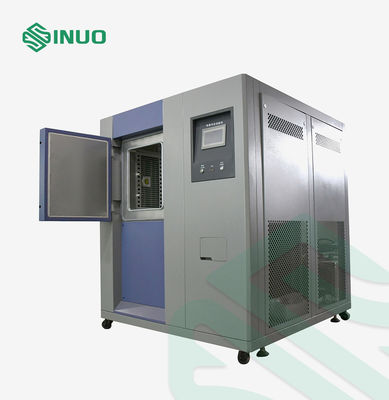

Cámara de la prueba de choque termal del vehículo eléctrico 150L del IEC 62196

Estándares y cláusulas cumplidos

Cláusula 2020 del IEC 62196-1 Ed.4CDV 34,3.

IEC 60068-2-14 (Na de la prueba)

Descripción del equipo

Esta cámara de la prueba de choque termal se ajusta a IEC 60068-2-14 (Na de la prueba) y es requerida por la cláusula 2020 del IEC 62196-1Ed.4CDV 34,3.

La cámara de la prueba de choque termal 3-Zones es requerida por IEC60335 el anexo J, cumple los requisitos estándar del 60068-2-1:2007 del IEC, Prueba-parte ambiental 2-1: Prueba-prueba A: Frío, IDT; IEC 60068-2-2: 1974 pruebas ambientales para la producto-parte eléctrica y electrónica 2: Método-pruebas B de la prueba: Calor seco; 60068-2-14:1984 del IEC, procedimiento-parte básica 2 de la prueba ambiental: prueba-prueba N: Cambio de la temperatura, IDT; MIL-STD-883 y etc. Está disponible para el metal, los productos plásticos, de goma, eléctricos y electrónicos, y el etc. Se utiliza para probar la influencia para la muestra de la prueba bajo cambios rápidos de la temperatura del cielo y tierra.

Parámetros técnicos

Modelo	SN887B-64L	SN887B-80L	SN887B-150L	SN887B-200L
Material interno de la cámara (WHD)	400×400×400	400×500x400	600×500×500	750×600×600
Material externo de la cámara (WHD)	1440×1910×1825	1450×2040×2000	1620×2040×2100	1870×2100×2140
Calentador	Niquele el calentador eléctrico de la aleación
Condensador	condensador del SHELL-tubo (refrigerado por agua)
Evaporador	Tipo de alto rendimiento de la aleta con el ajuste automático de la capacidad de carga, que se puede utilizar durante mucho tiempo bajo condiciones de la baja temperatura y de la humedad alta sin helar
Regulador	pantalla de control de tacto del LCD color 7-inch + módulo del PLC
Capacidad del programa	Capacidad usable del programa: 120 grupos a lo más; ajuste del tiempo: 99 horas y 59 minutos por el segmento;
Poder de funcionamiento	Sobre 9~30KW (dé vuelta automáticamente en sistema de la calefacción y de enfriamiento según el cálculo del PID)
Fuente de alimentación	380V±10%V; 50Hz; de cuatro cables trifásico + alambre que pone a tierra, resistencia que pone a tierra protectora es menos que 4Ω
Equipo de seguridad	Protección de sobrecalentamiento, protección contra sobrecarga del motor, interruptor de alto voltaje de la protección del compresor, interruptor de la protección del sobrecalentamiento del compresor, protección de la sobreintensidad de corriente del compresor, interruptor debajo-reverso de la protección de la fase de la sobretensión, disyuntor de la salida, protección anormal del agua de enfriamiento.
Gama del choque de la temperatura		-40~+150℃
Temperatura de la conservación en cámara frigorífica gama en zona de la baja temperatura		-10℃~-50℃
Temperatura del almacenaje del calor gama en zona da alta temperatura		+50℃~+180℃
Tiempo del reset del impacto		Cerca de 5 minutos
La época de la temperatura constante de choque alto-bajo de la temperatura		Sobre 30 minutos
Tiempo de la conversión		≤10s
Fluctuaciones de la temperatura en área de la muestra		±0.5℃ (en la temperatura constante)
Gama de la exactitud de la temperatura		Determinación de exactitud: ±0.1℃, exactitud de la indicación: ±0.1℃, resolución: ±0.1℃
Variación de la temperatura		±2°C (ninguna carga, en el estado constante)
Sensor de temperatura		Temperatura de alta precisión del grado PT100 de A
El refrigerante		R404a, R23
Estructura de la cámara		Con la zona de pruebas del producto independiente, almacén de alta temperatura, almacén de la baja temperatura
Material interno de la cámara		Placa de acero inoxidable SUS304
Material externo de la cámara		Barniz que cuece en frío del tablero
Material de aislamiento		Espuma de poliuretano + algodón rígidos del aislamiento
Método de la circulación		fan del Multi-ala

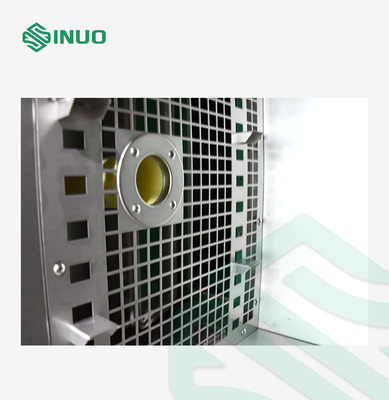

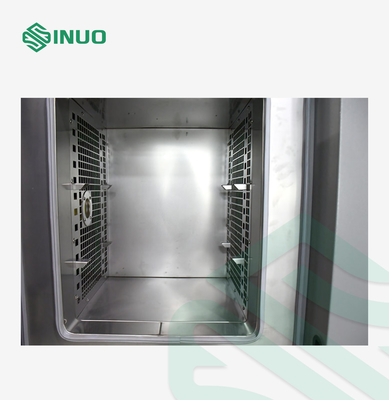

Detalles:

equipo de prueba del conector de la cláusula 34,3 EV de la cámara de la prueba de choque termal 150L 0
