| Nombre De La Marca: | Sinuo |
| Número De Modelo: | SN774 |
| Cuota De Producción: | 1 |
| Precio: | Customized |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 30 sistemas/mes |
Salida del vehículo eléctrico del IEC 62196 que sigue el equipo de prueba
Estándares y cláusulas cumplidos
Cláusula 2020 del IEC 62196-1 Ed.4CDV 28,4, 29,6.
IEC60335-1 cláusula 29,2 y anexo N,
Cláusula 13,4 del 60065:2014 del IEC,
IEC60598-1,
Cláusula 28,2 del 60884-1:2013 del IEC,
UL746A
ASTM D3638-92
Descripción del equipo
El probador se diseña y se fabrica según los requisitos estándar de IEC60112, y es requerido por la cláusula 28,4, 29,6, IEC60335-1 cláusula 29,2 y anexo N, cláusula 13,4 del 60065:2014 del IEC, la cláusula 28,2 del 60884-1:2013 del IEC 62196-1Ed.4CDV 2020 de IEC60598-1, del IEC, UL746A y ASTM D3638-92 y etc. El principio de trabajo de la salida que sigue la prueba (que sigue la prueba del índice) es que el líquido que conduce (CL 0.1%NH 4) del volumen requerido en la altura requerida (35m m) y el tiempo requerido (30s) cae con el voltaje entre los electrodos de platino (× 5m m de 2m m) en la superficie del material de aislamiento sólido. Así los usuarios evalúan el funcionamiento de seguimiento de la resistencia de la superficie material sólida de aislamiento bajo influencia combinada del campo eléctrico y el húmedos o contaminan medio. En una palabra, este dispositivo se utiliza para medir para comparar el seguimiento del índice (CT1) y del índice de la resistencia eléctrica (PT1).

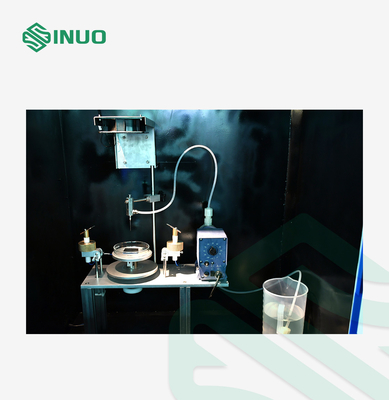

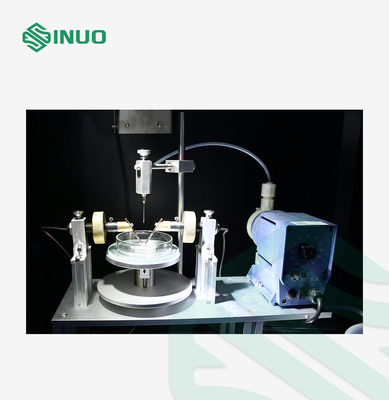

Un bloque de indicador se suministra el instrumento para asegurarse que los electrodos tienen la distancia apropiada entre ellos. La altura de la tabla es fácilmente ajustable asegurar el ángulo apropiado de los electrodos y de la altura de descensos. El resto de la prueba se controla desde fuera de la cámara de la prueba con la puerta se cerró. El voltaje, limitación actual, índice y número de goteos todo del goteo se fija en el panel de control. Un operador debe observar la prueba para ver si una llama enciende. El instrumento suena una alarma si hay un fracaso de seguimiento por lo menos de dos segundos.

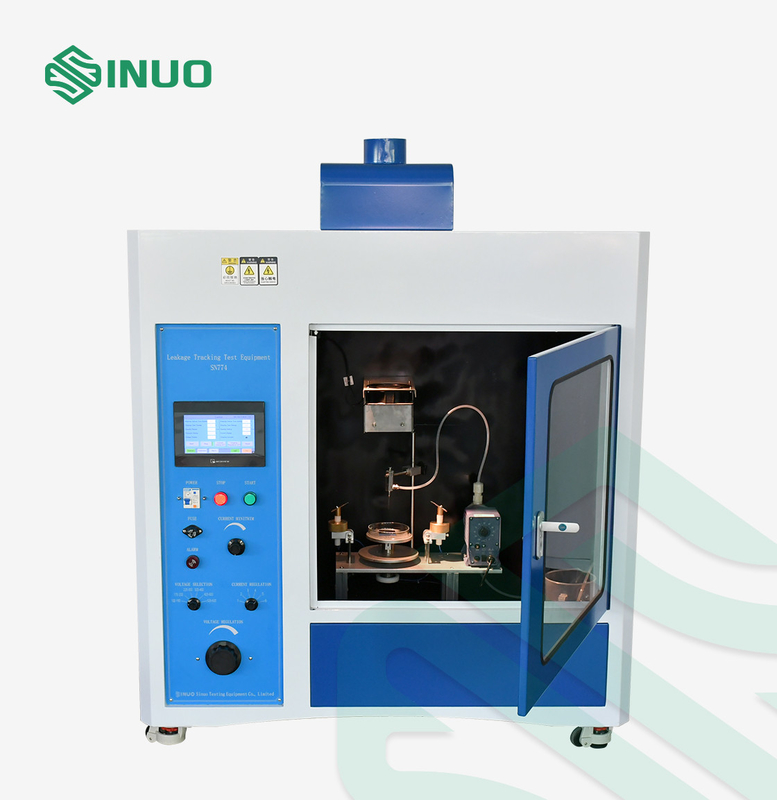

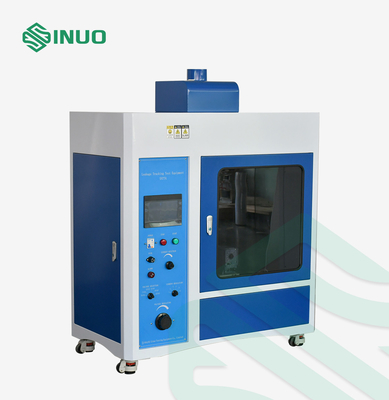

La salida que sigue el probador adopta al sistema de control avanzado del PLC y 7" pantalla táctil del color, es conveniente para el departamento de la investigación, de la producción y de la calidad de equipo de iluminación, aparato de baja tensión, aparato electrodoméstico, dispositivo eléctrico de la máquina-herramienta, máquina eléctrica, herramienta eléctrica, instrumento electrónico, instrumento electrotécnico, equipo de la tecnología de la información. Es también conveniente para la industria del material de aislamiento, dirigiendo los plásticos, el empalme eléctrico y los accesorios.
Parámetros técnicos
| Modelo del parámetro | SN774 (³ de los 0.5m) |
| Voltaje de funcionamiento | 220V/50Hz, 1KVA |
| Control | PLC avanzado |
| Exhibición | pantalla táctil del color de 7 pulgadas |
| Voltaje de prueba | 0~600V ajustable, precisión 1,5% |
| Dispositivo de sincronización | 9999X0.1S |
| Electrodo | Electrodo de platino y electrodo de cobre amarillo cada uno para un par |
| Dimensión del electrodo |
× del × (5±0.1) (2±0.1) (≥12), 30°slant |
| Ángulo y distancia incluidos del electrodo | 60°±5°, distancia es (4±0.1㎜) |
| Presión del electrodo | 1.00N±0.05N (el indicador digital es opcional) |
| El intervalo del líquido de caída | 30±5S, ajustable |
| Altura líquida de caída | 35±5m m |
| Retraso líquido de caída | 0.2S (tiempo de apertura de la válvula electromagnética) |
| Tamaño líquido de caída | 45~50 drip/cm3 |
| Circuito de retraso de tiempo | 2±0.1S (en 0.5A o un actual más grande) |
| Caída de presión del cortocircuito | El 8% MAX |
| Cortocircuite actual | 1±0.1Al 1% |
| Velocidad del viento | 0.2m/s |
| Requisito ambiental | 0~40℃, pariente el humidity≤80%, en el lugar de ninguna vibración obvia y gas corrosivo |
| Tamaño y peso del equipo | 1100mm* 550mm* 1100m m, 180KGS |
| se ajusta al estándar | IEC60112, IEC 60598-1, IEC60695, IEC 60884-1, UL746A, ASTMD3638, etc. |
Detalles:
