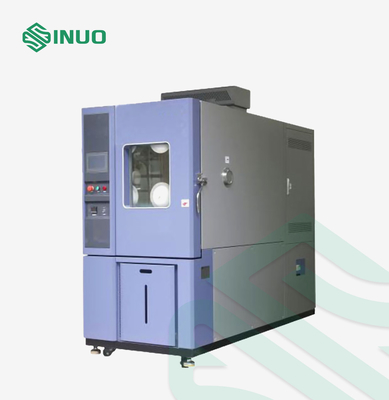

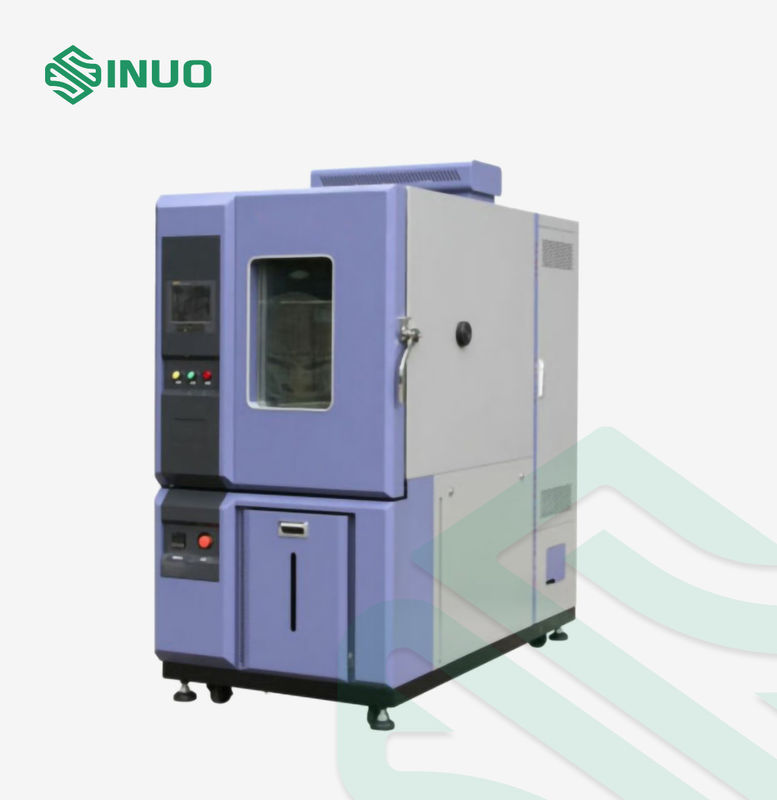

Cámara rápida de la prueba del cambio de temperatura del equipo de prueba del conector de la cláusula 26.7.2 EV

Cámara rápida de la prueba del cambio de temperatura del vehículo eléctrico del IEC 62196

Estándares y cláusulas cumplidos

Cláusula 2020 del IEC 62196-1 Ed.4CDV 26.7.2.

IEC60068-2-1: 2007 “Prueba-partes ambientales 2-1: Prueba-prueba A: Frío, IDT”

IEC60068-2-2: 2007 “Prueba-partes ambientales 2-1: Las pruebas prueban el calor B-seco, IDT”

IEC60068-2-78: 2012 “Prueba-partes ambientales 2-78: Taxi de la Prueba-prueba: Calor húmedo, de estado estacionario, IDT”

IEC60068-2-30: 2005 “Prueba-partes ambientales 2-30: DB de la Prueba-prueba: Calor húmedo, cíclico (ciclo 12h+12h), IDT”

Descripción del equipo

Esta cámara rápida de la prueba del cambio de temperatura es requerida por la cláusula 2020 del IEC 62196-1 Ed.4CDV 26.7.2.

Se utiliza para la prueba del frío, del calor, de la humedad y de la sequedad de materias primas y de dispositivos tales como electrónica, electricistas, aparatos eléctricos, plásticos, etc. El propósito es confirmar la confiabilidad del almacenamiento, del transporte y del uso de productos bajo ambiente de alternancia rápido del calor húmedo de la temperatura del cielo y tierra.

Estructura:

Este equipo adopta una estructura cerrada de la cámara con las características siguientes:

1. Reducción del ahorro de la energía y del consumo: El modo gaseoso líquido de puente se utiliza para ajustar la capacidad de enfriamiento de alcanzar temperatura constante y humedad.

2. Fácil actuar: usando la temperatura programable y el regulador de la humedad (pantalla táctil de 16 bits del color verdadero 7-inch), la grabación de datos experimental y el proceso son flexibles.

3. Alta confiabilidad: los componentes claves son componentes importados para asegurar longevidad y confiabilidad; separadores de aceite eficientes asegurar vida del compresor.

Parámetros técnicos

Control y operación		Sistema de control inteligente del PLC y de la pantalla táctil
Tamaño de la cámara		1000L: tamaño interno: WDH=1000×1000×1000mm, tamaño externo: WDH= 1200 ×2015×2035 milímetro (excepto las piezas que resaltan de la máquina)
Gama de temperaturas		B: -40~150℃;
Velocidad linear		3℃/min
Desviación de la temperatura		≦±2.0℃
Fluctuación de la temperatura		±0.5℃
Uniformidad de la temperatura		±2℃
Tarifa de la calefacción y de enfriamiento		Velocidad de calentamiento: de -30℃ a +100℃, velocidad linear 3℃/min (no-carga) Tarifa de enfriamiento: de +100℃ a -30℃, velocidad linear 3℃/min (no-carga) (Nota: La tarifa de la calefacción y de enfriamiento de la temperatura se mide según las regulaciones relevantes del estándar IEC60068-3, y el sensor está en la posición del mercado de aire)
Gama de humedad		〜 98%RH del 20%
Desviación de la humedad		±3.0%RH (>75%RH); ±5.0%RH (≤75%RH)
Uniformidad de la humedad		±3.0%RH (no-carga)
Fluctuación de la humedad		±2.0%RH
Icono de la temperatura y de la gama de humedad
Composición principal del sistema

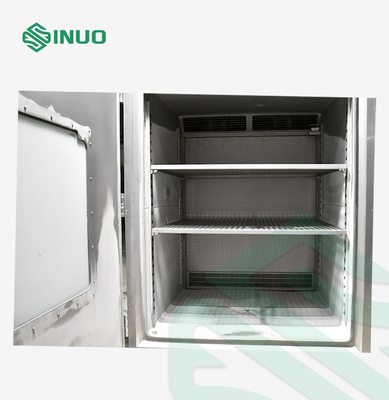

Cuerpo de la cámara	La cámara interna se hace de la placa de acero de alta calidad de carbono, la superficie se trata con la rociadura electrostática del color
	La cámara interna se hace de 304# cepilló la placa de acero inoxidable, forma redondeada, liso, fácil para limpio
	Agujero de la ventaja: la cámara interna y externa se equipa de un agujero que rosca con un tapón de goma
	Material de aislamiento: espuma de poliuretano
	Ventana panorámica: puerta de cristal moderada a prueba de explosiones de la doble-capa

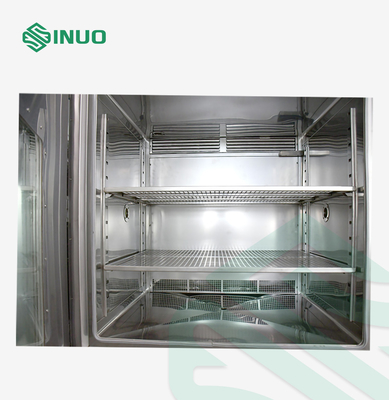

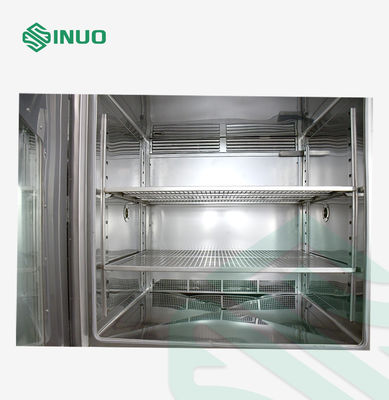

	Estantes: Hecho de 304 estantes de acero, desmontables inoxidables
Sistema de calefacción	Método de calefacción: calefacción eléctrica
	Calentador eléctrico del alambre de alta calidad del níquel-cromo, control sin contacto (SSR)
Sistema de la humectación	Método de la humectación: estructura externa de la humectación
Sistema de enfriamiento	Compresor semi-apretado del bock alemán o compresor semi-compacto alemán de BITZER
	No-flúor R404A refrigerante respetuoso del medio ambiente R23, conforme a regulaciones ambientales, seguro y no tóxico
	Condensador de Shell y de tubo (refrigerado por agua)
	Tipo de alto rendimiento ajuste automático de la capacidad de carga, uso a largo plazo de la baja temperatura y condiciones de la aleta de la humedad alta sin helar.
Sistema de control	Pantalla táctil: temperatura programable y regulador de la humedad (pantalla táctil de 16 bits del color verdadero de 7 pulgadas)
	Control de la temperatura: Autoajuste del PID, usando clase un sensor de la resistencia del platino PT100
	Función: prueba del valor fijo y prueba de programa Prueba del valor fijo: Cuando el ambiente de prueba requiere solamente una solas temperatura y humedad, seleccionando este modo para fijar la temperatura requerida, la humedad y el tiempo en marcha. Prueba de programa: Cuando el ambiente de prueba requiere temperaturas y humedad múltiples, seleccione este modo para fijar la temperatura, la humedad y el tiempo en marcha de cada programa. El usuario puede fijar la secuencia de funcionamiento del programa. El grupo de programa es hasta 100 grupos.
Almacenamiento de datos	Con temperatura y el interfaz de la curva de la humedad, con el interfaz de comunicaciones estándar del interfaz R232 o del disco de U, los datos pueden ser transferidos, y los cambios y los procesos de los datos pueden ser registrados.
Protección de la seguridad	Función de memoria del poder-apagado, protección de la secuencia de fase, protección de la salida, protección de sobrecalentamiento, protección contra sobrecarga del compresor, alarma de la escasez de agua, protección anormal
Dispositivo de protección de la seguridad	Interruptor aire-ardiendo de la protección del calentador, calentador sobre el disyuntor actual, fan de circulación sobre la protección contra sobrecarga actual
	Interruptor de alto voltaje de la protección del compresor, interruptor de la protección del sobrecalentamiento del compresor, compresor sobre el interruptor actual de la protección
	disyuntor Debajo-reverso de la fase, interruptor del ninguno-fusible, regulador del poder flúido de la puerta del paso a cero
Indicación de alarma	Cuando ocurre la protección antedicha, se publica el funcionamiento de las paradas del equipo, una alarma audible y visual, y la ubicación de falta se exhibe en el metro.
