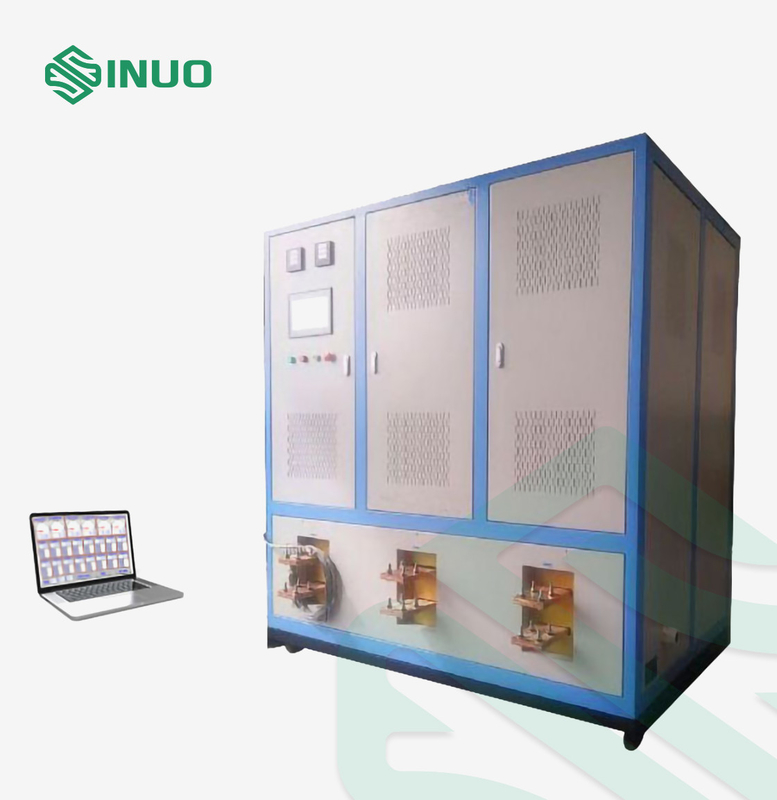

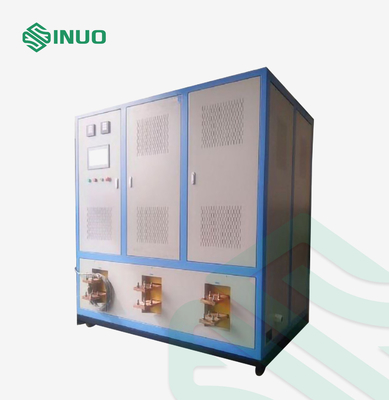

Sistema de prueba de la subida de la temperatura de los enchufes del equipo de prueba del conector de IEC62196 EV

Sistema de prueba de la subida de la temperatura de los conectores y de los enchufes del vehículo eléctrico IEC62196

Estándares y cláusulas cumplidos

Cláusula 2020 del IEC 62196-1 Ed.4CDV 24.

Cláusula 2020 del IEC 62196-3 Ed.4CDV 24.

IEC 60309-1: cláusula 2012 22.

…

Parámetros técnicos

Descripción del equipo

El equipo de prueba se utiliza para verificar que los accesorios serán construidos tanto como la subida de la temperatura del uso normal no es excesiva.

Se utiliza para comprobar la subida de la temperatura de los enchufes, de los zócalo-mercados y de los conectores del vehículo después de pasar la corriente clasificada, las condiciones de la calefacción en la superficie de los accesorios eléctricos cuando la corriente de la carga está conectada, y si la subida de la temperatura de los terminales cumple los requisitos del estándar.

Proporciona una baja tensión a la muestra, y entonces la subida de la temperatura se recoge dentro de cierto periodo de tiempo, que se compara con los requisitos estándar.

Composición del sistema:

la corriente monofásica de 12 maneras hizo en una máquina (es decir todos los instrumentos eléctricos están en un chasis), por cada uno 3 maneras monofásicas constituye una fuente de alimentación trifásica (accionada por una fuente de alimentación trifásica, el equipo completo estrella-está conectado). Se compone de regulador de voltaje eléctrico, de transmisor actual, de regulador programable del PLC, del sensor actual, del interfaz del tacto, y del chasis desprendible. Específicamente: La fuente de alimentación actual constante de la CA, que puede hacer salir estable la prueba actual, elimina la influencia de la corriente de la prueba debido a las fluctuaciones del voltaje de fuente de alimentación, los alambres de conexión o las barras de cobre, y el valor de la resistencia del producto de la prueba, y mejorar la exactitud de los resultados de la prueba. La fuente de alimentación tiene eficacia de pequeñas pérdidas, alta, operación fácil, y tiene funciones del control total y de detección.

Características de sistema:

1. Con la pantalla LCD del color verdadero, la configuración actual y la supervisión se pueden terminar en la pantalla táctil, con el interfaz inglés completo, fijando es simples y la operación es conveniente.

2. Con un interfaz amistoso de la interacción persona-ordenador, proporciona funciones abundantes de la alarma y de la diagnosis. La unidad de control principal selecciona un regulador programable (PLC), que puede ajustar automáticamente corrientes múltiples de la carga al mismo tiempo para alcanzar la supervisión completa y el control a circuito cerrado, y el grado de automatización es alto.

3. Software de control inteligente de programa, alta confiabilidad, capacidad antiinterferente fuerte, con control de lógica digital, control de movimiento, control de proceso a circuito cerrado, la informática, establecimiento de una red de la comunicación y otras funciones, recopilación de datos actual completa, exhibición y control. Proporcione el interfaz de comunicaciones de la radio (WIFI), y puede realizar la función inalámbrica de la comunicación con la supervisión de la PC del fondo, realiza el ajuste centralizado y el control automático de la corriente de la prueba de cada lazo, y la humanización es más fuerte.

4. Usando voltaje inteligente y los sensores actuales que apoyan tecnología del fieldbus para realizar la numeración completa de la transmisión de datos, mejorar exactitud de los datos y confiabilidad de producto.

5. Con la remuneración del cero-punto y la función actual de la uno mismo-calibración de la corrección, puede generar coeficientes de corrección del multi-segmento dentro de la gama ajustable del dispositivo para asegurar la estabilidad del equipo actual constante de la fuente de alimentación de la CA.

6. Función de la protección: con secuencia de fase reversa, función de la protección de la sobreintensidad de corriente, no permitiendo ninguna carga. La protección del dispositivo de regulación del voltaje ca debe adoptar la protección dual del control automático de la protección del ordenador y del interruptor de límite mecánico del micro-movimiento para asegurar la operación normal del equipo actual constante de la fuente de alimentación de la CA y para asegurar la seguridad y la confiabilidad del producto.

7. La estabilidad actual de la prueba no es afectada por el ambiente de prueba externo, y la corriente de salida se guarda siempre dentro de la gama determinada de la exactitud en la prueba.

8. Usando refrigeración por aire inteligente, la operación de largo tiempo en la corriente clasificada, la subida de la temperatura del dispositivo principal del circuito no excede sus estándares respectivos.

9. Cada dispositivo llano actual se puede utilizar como fuente de energía solamente o las corrientes múltiples se pueden utilizar paralelamente en cualquier combinación, y la corriente total debe cumplir los requisitos de la prueba de la subida de la temperatura.

Sistema de la adquisición de la temperatura:

1. Requisitos para el detector de la temperatura:

Fuente de alimentación de A. Working: DC24V.

B. circuito de entrada: 16 canales.

C. entre el tipo de la señal: Tipo de T (termopar).

Exactitud de D. Measurement: ≤±1℃.

Tiempo de E. Sampling: <0>

Fuerza de F. Isolation: El aislamiento de alto voltaje entre los canales puede medir directamente los conductores vivos 380V.

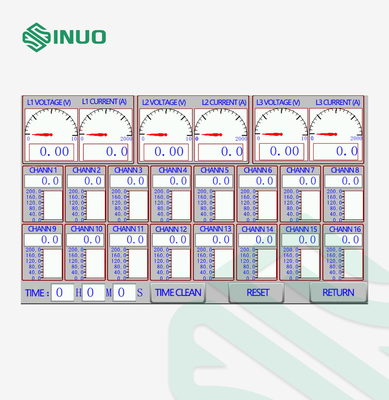

Operación de G. Display: usando la pantalla LCD del tacto de 10 pulgadas.

Función de H. Communication; el control remoto se puede observar a través del interfaz inalámbrico de WIFI o del interfaz RS485.

I. almacenamiento de datos: Almacenamiento en discos de la interfaz USB U.

2. Regulador y software de la detección

A. funciones de la recopilación de datos y de proceso: con la recopilación de datos y el proceso en tiempo real de dispositivos elegantes de nivel inferior. La información en tiempo real incluye: señales analógicas tales como corriente y temperatura, y señales de interruptor tales como posición de interruptor y situación de funcionamiento.

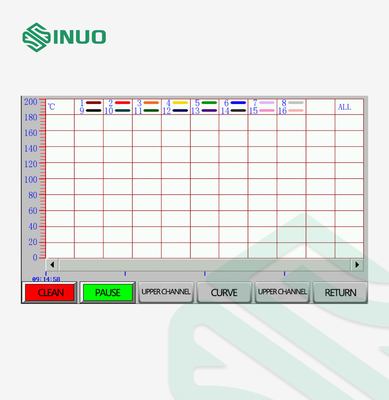

Función de B. Display: Después de procesar toda clase de información enviada por los dispositivos elegantes de nivel inferior, las diversas pantallas de la información se pueden exhibir en tiempo real, y los parámetros de funcionamiento, la información de la alarma y los registros históricos del sistema se pueden preguntar en cualquier momento a través del interfaz del fondo.

C. función de control: Según los datos y la situación recogidos, las operaciones teledirigidas se pueden realizar en los dispositivos elegantes de nivel inferior.

D. función de ajuste: Los parámetros requeridos durante la operación del dispositivo elegante de nivel inferior son entrada en el sistema a través del fondo que supervisa software. El ajuste se divide en dos niveles de nivel de usuario y de nivel de la fábrica, y tiene una función de la protección de contraseña.

Función de E. Alarm: La información de la alarma generada por cada dispositivo inteligente de nivel inferior se envía al fondo vía inalámbrico (WIFI), y el fondo que supervisa software surgirá automáticamente la información de la alarma, y puede también analizar y recoger la información correspondiente de la alarma según los datos recogidos.

Función de F. Recording: almacene cierta situación y datos importantes durante la operación de sistema según hora y otras condiciones para la pregunta, y el informe de los datos de salida a la impresora en el formato especificado.

Parámetros:

Configuración de equipo principal

1. Fuente de corriente ALTERNA: Monofásico actual constante 400A, 2 salidas de la fuente de alimentación de la CA 2 sistemas.

2. Barra 30*5*2000m m, PC del cobre del estándar de la prueba de la subida de la temperatura de la cantidad 12.

3. La conexión suave de la prueba de la subida de la temperatura se utiliza para conectar el conductor de conexión entre el extremo de la salida del equipo de prueba de la subida de la temperatura y la barra de cobre estándar o el producto de la prueba, que se hace del conductor de cobre suave. Requisitos de calidad: El tubo de cobre (grueso de pared 2m m) y la trenza de cobre estañada (φ0.2 milímetro) son planchados en frío, estañado en ambos extremos, tolerancia libre. Cuadrado de la superficie transversal 250, longitud 1000m m, sistemas del número 6.

Líneas para la prueba de la subida de la temperatura: 1,1.5, 2, .5, 4,6, cuadrado, cada especificación es 2 metros de largo, 2 pedazos de cada uno; 10,16,25,50,70, cuadrado, la longitud de cada especificación es 2 metros, la cantidad es 2 pedazos de cada uno; el cuadrado 95.120.240, cada longitud de la especificación es 1 metro, la cantidad es 2 pedazos de cada uno;

4. Sistema de la adquisición de la temperatura: el sistema de la adquisición de la temperatura de 16 canales con 1 sistema de chasis desprendible, incluyendo 16 importó los termopares T-formados con la longitud de 3M.

5. 1 ordenador portátil (PC incluyendo que supervisa software, 1 sistema del wifi).
