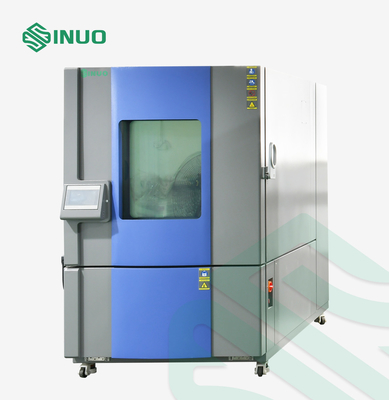

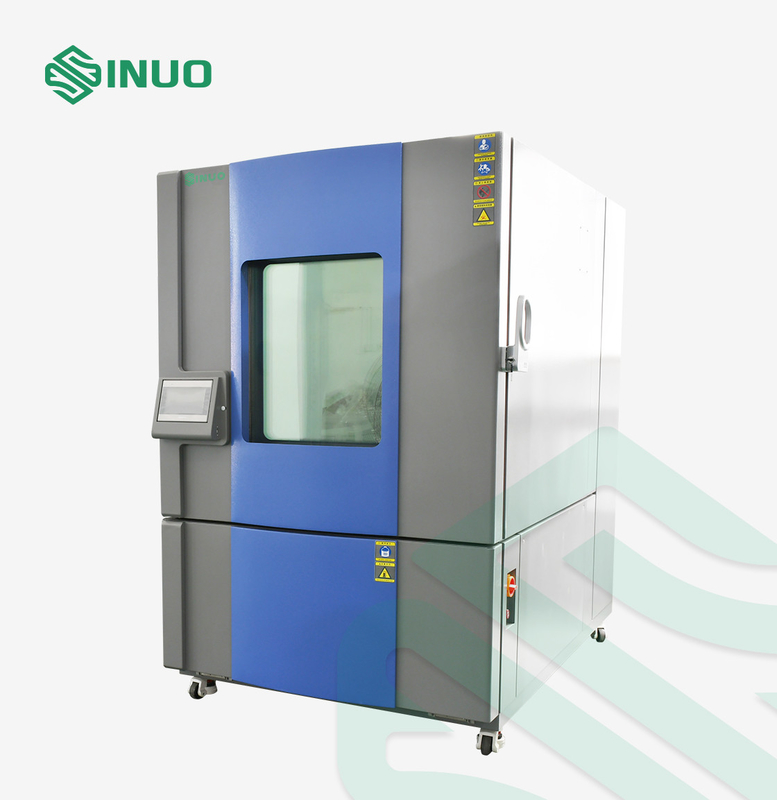

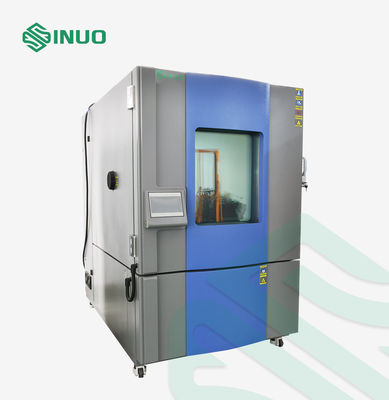

IEC62196 vehículo eléctrico Constant Temperature y cámara de la humedad

IEC62196 vehículo eléctrico Constant Temperature y cámara de la humedad

Estándares y cláusulas cumplidos

Cláusula 2020 del IEC 62196-1Ed.4CDV 20,3, 29,2, 35,3, 37,1.

IEC60068-2-1: 2007 “Prueba-partes ambientales 2-1: Prueba-prueba A: Frío, IDT”

IEC60068-2-2: 2007 “Prueba-partes ambientales 2-1: Las pruebas prueban el calor B-seco, IDT”

IEC60068-2-78: 2012 “Prueba-partes ambientales 2-78: Taxi de la Prueba-prueba: Calor húmedo, de estado estacionario, IDT”

IEC60068-2-30: 2005 “Prueba-partes ambientales 2-30: DB de la Prueba-prueba: Calor húmedo, cíclico (ciclo 12h+12h), IDT”

Parámetros técnicos

Fuente de alimentación	Tres fases: CA 380V± el 10%, 50Hz
Control y operación	Sistema de control inteligente del PLC y de la pantalla táctil
Tamaño de la cámara	Tamaño interno	Tamaño externo
	1000*1000*1000 milímetro	1470*1400*2100 milímetro
Gama de temperaturas	-40 °C ~+150°C
Gama de humedad	20%~98%RH
Resolución de la temperatura	0.1℃
Fluctuación de la temperatura	±0.5℃
Uniformidad de la temperatura	±2℃
Desviación de la humedad	±3%RH
Velocidad de calentamiento	≧2-3°C/min (carga, no lineales no-)
Tarifa de enfriamiento	≧0.7-1°C/min (carga, no lineales no-)
Esquema de la temperatura y de la gama de humedad
Composición del sistema principal

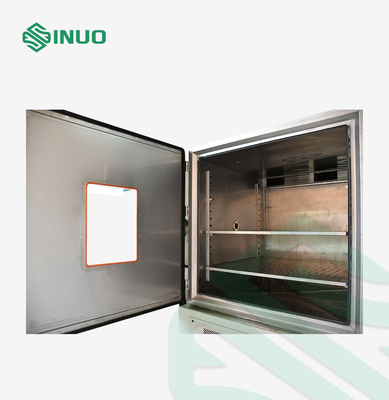

Cuerpo de la cámara	La cámara interna se hace de las placas de acero inoxidables de SUS304#, forma redondeada, liso y fácil para limpio
	La caja externa se hace de la placa de acero de alta calidad con el barnizado electrostático del color
	Material de aislamiento: espuma de poliuretano
	Ventana panorámica: vidrio moderado a prueba de explosiones de la doble-capa
	Estante: Hecho de 304 estantes de acero, desmontables inoxidables
Sistema de calefacción	Método de calefacción: calefacción eléctrica
	Adoptando el último nuevo marco de calefacción de cerámica, el material de cerámica es resistente a la temperatura alta y con el buen aislamiento, no causará fenómeno del cortocircuito de la salida. El centro está conectado con el alambre de calefacción importado alemán, el diámetro de alambre es resistencia gruesa, da alta temperatura y resistencia ardiente seca. El tubo de vidrio de cuarzo se inserta en el medio del alambre de calefacción, para prevenir la falta del cortocircuito debido al alambre de calefacción que entra en contacto con la cámara del metal.
	Ciclo termal: el tubo de aire de circulación forzada para asegurar la transferencia de calor del calentador, para prevenir temperatura local es demasiado alto y para asegurar la temperatura requerida en la cámara de trabajo.
Sistema de la humectación	Método de la humectación: adopta la estructura externa de la humectación, transferencias a través del tubo de aire. La ventaja es que la velocidad es estable y la influencia en la temperatura de la caja interna es pequeña, de modo que la subida de la temperatura sea estable y el efecto de la humectación sea ideal.
	Tubo de la humectación: El diseño en forma de "U" más línea de sobrecalentamiento del agujero, de la calefacción de la punta de prueba y sistema de calefacción adopta el mismo material importado de la marca, con la función anti-seca para asegurar vida de servicio larga y la durabilidad duradera del tubo de la humectación.
	Humectación e hidración: Hay un tipo agua del cajón que añade la caja. El nivel del agua se puede observar visualmente a través de la escala llana líquida de la exhibición en el tanque de la agua en circulación. El nivel del agua se controla automáticamente. Con la alarma de la escasez de agua.
Sistema de enfriamiento	Método de la refrigeración: enfriamiento refrigerado usando cambiador del compresor-calor
	Compresor: TECUMSEH, marca francesa
	Circulación del aire frío: el tubo de aire de circulación forzada asegura vuelta del aire y el suministro de aire lisos, asegurando uniformidad de la temperatura en la cámara de trabajo.
Sistema de control	Pantalla táctil: OYO1000
	Control de la temperatura: Autoajuste del PID, usando clase un sensor de la resistencia del platino PT100
	Función: prueba del valor fijo y prueba de programa Prueba del valor fijo: Cuando el ambiente de prueba requiere solamente una solas temperatura y humedad, seleccione este modo para fijar la temperatura requerida, la humedad y el tiempo en marcha. Prueba de programa: Cuando el ambiente de prueba requiere temperaturas y humedad múltiples, seleccione este modo para fijar la temperatura, la humedad y el tiempo en marcha de cada programa. El operador puede fijar las secuencias de funcionamiento del programa y puede poner a 100 grupos de programas.
Almacenamiento de datos	Con temperatura y el interfaz de la curva de la humedad, los cambios y los procesos de los datos se pueden registrar, con el interfaz estándar R232 o el interfaz de comunicaciones del disco de U, los datos puede ser transferido.
Protección de la seguridad	Función de memoria del poder-apagado, protección de la secuencia de fase, protección de la salida, protección de sobrecalentamiento, protección contra sobrecarga del compresor, alarma de la escasez de agua, protección anormal.

Descripción del equipo

Esta cámara de la prueba se utiliza para la prueba del frío, del calor, de la humedad y de la sequedad de materias primas y de dispositivos tales como electrónica, electricistas, aparatos eléctricos, plásticos, etc. El propósito es confirmar la confiabilidad de productos del almacenamiento y del transporte bajo el calor y humedad de alternancia, un equipo de la temperatura del cielo y tierra de prueba necesario que sea requerido por muchos estándares.

Estructura:

Esta máquina adopta una estructura cerrada de la cámara con las características siguientes:

A. Tiene una temperatura y una gama extremadamente anchas del control de humedad para cubrir las diversas necesidades de usuarios.

B. Adopta un modo equilibrado único del ajuste de la temperatura y de control de humedad para ajustar el ambiente ideal de la temperatura y de la humedad. La capacidad de la calefacción y de la humectación es estable y equilibrada, y el control de la temperatura y de humedad es de alta precisión y alto-estabilidad.

Selección de C. Automatic de circuito de la refrigeración: El dispositivo del control automático tiene la capacidad automáticamente de encender el circuito corriente de la refrigeración según el valor determinado de la temperatura, puede comenzar el enfriamiento directamente bajo estado de alta temperatura.

La refrigeración adopta la unidad de condensación refrigerada con el compresor completamente incluido (importado).

D. La puerta se equipa de una ventana panorámica, que es conveniente para observar el estado de la prueba de la muestra de la prueba.

Preguntas y respuestas

Q: ¿Qué temperatura puede este dispositivo alcanzar?
: El equipo puede alcanzar - 40 ~ el ℃ 150.

Q: ¿Cuáles son las opciones del tamaño para este dispositivo?
: El tamaño del equipo se puede modificar para requisitos particulares según sus requisitos.

Q: ¿Hace el equipo tienen mucha fluctuación de la temperatura?
: Nuestros requisitos técnicos de la fluctuación de la temperatura son ±0.5℃, de asegurar la exactitud de la prueba.
