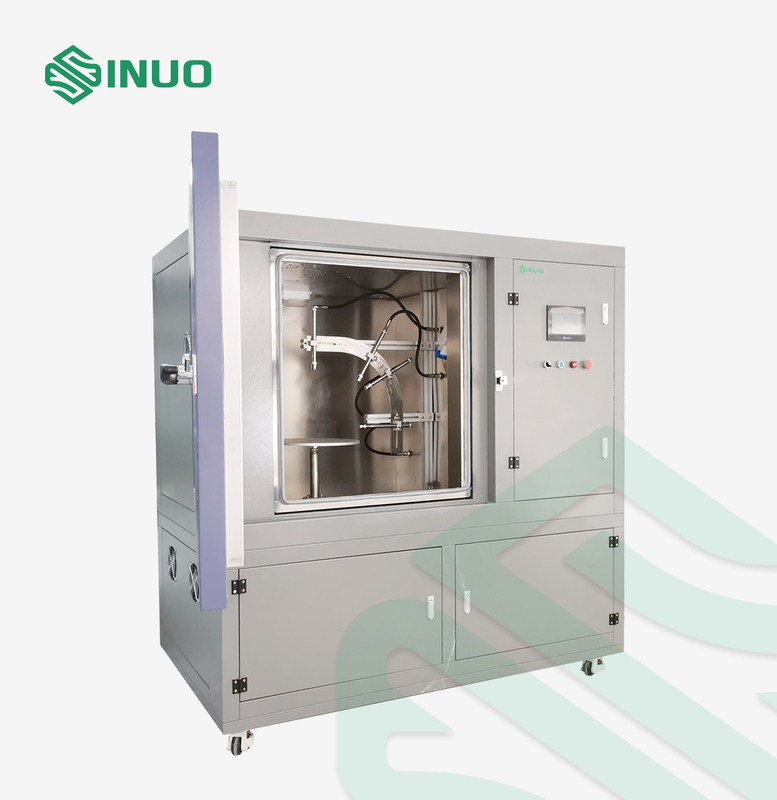

IEC 62196 del ingreso del agua de la cámara de la prueba de espray de agua del vehículo eléctrico Ipx9k de EV

1. La cámara de la prueba consiste en el sitio de prueba, el tanque de almacenamiento del agua, el elemento de control, el área de almacenador intermediario de desecación del producto, y el sistema del jet.

2. Tamaño interno de la cámara: L 1000M M * W 1000MM*H 1000M M.

3. Tamaño exterior de la cámara: L 1500M M * W1200MM * H 1950M M.

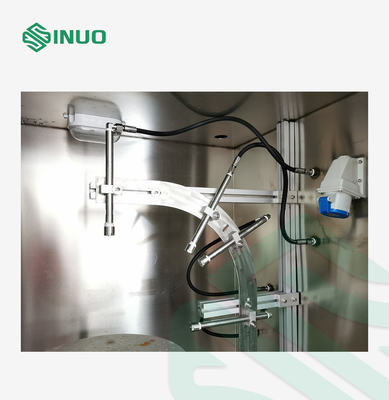

4. Sistema del jet: Compuesto por la bomba de agua da alta temperatura de alta presión, metro de alta temperatura de alta presión de la presión de agua, válvula electromagnética da alta temperatura de alta presión, tubo hidráulico de alta temperatura de alta presión.

5. Diámetro del tubo: 3/4".

6. Boca de jet: 4 PC.

7. Temperatura caliente del chorro de agua: Protección del desbordamiento del agua de RT~80°C±5°C. (ajustable, haber aumentado temperatura y)

8. Presión de agua del jet: 80 ~ 100bar (8000 ~ 10000Kpa, 81.5-101.9kg/c㎡)

9. Flujo del chorro de agua: 15±1 l/min (14-16L/min)

10. Distancia del jet: 100-200m m y pueden ser distancia ajustable de la boca por el manual

11. Ángulo del chorro de agua: 0 °, 30 °, 60 °, ° 90 (el ángulo de prueba puede ser ajustable por el manual), sobre la base de una linea horizontal, distribuyen el agujero de la boca en ±0° en sentido contrario a las agujas del relojdejktw'n ±30° ±60° ±90° con la válvula en boca, pueden fijar programable para echar en chorro a su vez.

12. Tiempo de la prueba: cada chorro de agua del ángulo 30 segundos según requisitos estándar, pero nuestro sistema puede alcanzar 0~90s prefijable y ajustable.

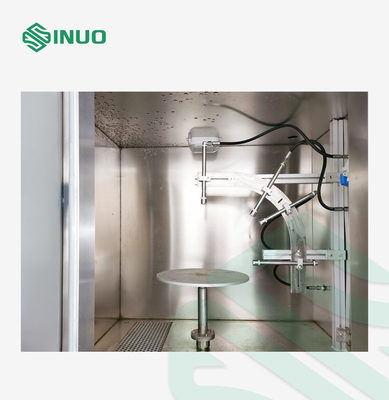

13. Placa giratoria: El producto necesita ser colocado en una placa giratoria, fuerza de sustentación: ≤30Kgs.

14. Velocidad de la placa giratoria: 5-17r/min (el motor conduce la rotación de la turbina, la velocidad lentas del control y ajusta a la velocidad apropiada por el convertidor de frecuencia)

15. Diámetro de la placa giratoria: Φ500mm

16. Control del tiempo de ejecución: 1min ~ 9999min (prefijable y ajustable).

17. Sistema de la circulación del agua para asegurar el uso del reciclaje del agua.

18. Superficie del chorro de agua: Frente del producto.

19. Indicador de presión del jet: puede exhibir la presión de agua.

20. Sistema de control: Sistema de control independiente de la pantalla táctil de la investigación y desarrollo.

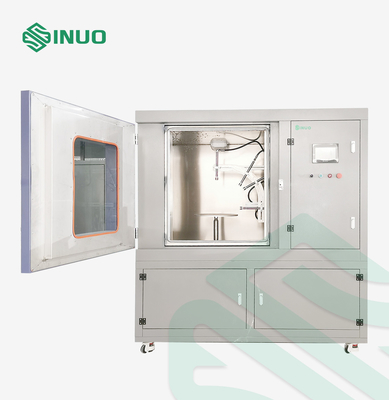

21. Utilice el vidrio moderado como pared impermeable de la cámara exterior, y el cuadrado inoxidable como el soporte.

22. La puerta de la cámara: la representación visual en pantalla grande moderó la puerta de cristal, observando la condición de prueba y el tiempo y equipado de un limpiador.
