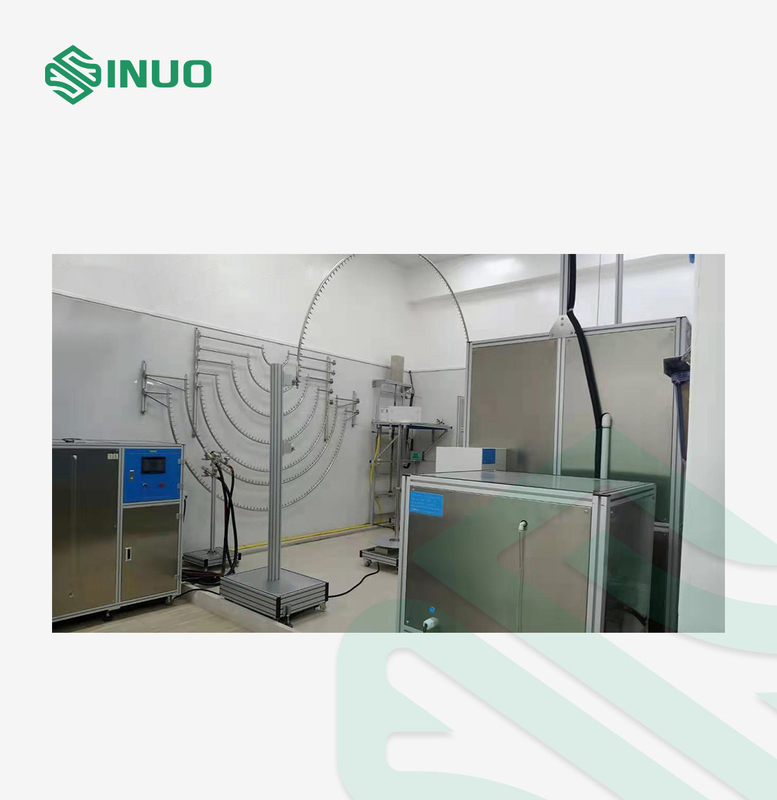

Equipo de prueba impermeable integrado del conector del sistema de prueba del vehículo eléctrico IPX1-8 EV

Aparato vertical de la prueba del goteo de la lluvia

Descripción:

Este dispositivo de la prueba es verificar la protección contra descensos verticalmente descendentes del agua. Se diseña y se fabrica de acuerdo con el requisito estándar de IEC60529 IPX1 e IPX2.

1. La subida y la caída de la caja del goteo es controlada por el motor.

2. Filtro fino de acero inoxidable para la filtración de la suciedad.

3. Aire comprimido Adopts para soplar el agua de la aguja, para prevenir sustancias reactivas del agua y la aguja de bloqueo atmosférica.

4. Boca médica general de acero inoxidable de la aguja, fácil comprar, no fácil al moho.

5. La boca de la aguja y el asiento de la boca de la aguja usando la conexión de la forma cónica, se pueden substituir fácilmente sin la herramienta, daño individual a la boca de la aguja se pueden substituir fácilmente rápidamente.

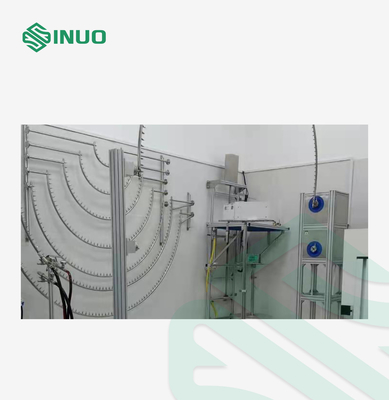

El comprobador de válvulas oscilante se diseña y se fabrica de acuerdo con el requisito estándar de IEC60529 IPX3 e IPX4.

La pieza oscilante del tubo de este dispositivo es controlada por el mecanismo del motor y del manivela-vínculo de la ajustable-velocidad. Este dispositivo está intercambiando el oscilación del lugar de ±60°to otro de ±175°with la velocidad requerida por el estándar a través de la máquina que ajusta ángulo.

El ajuste del ángulo es exacto. La estructura es estable y durable. Coopera con la placa giratoria a través de la cual la rotación de 90°can ser alcanzado.

Parámetro técnico:

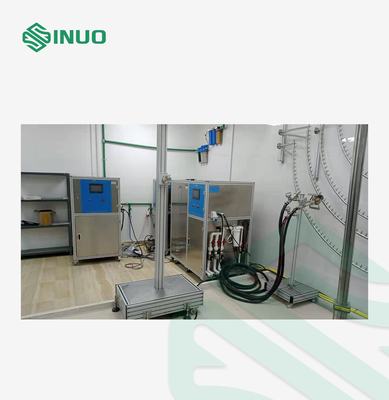

1. El sistema elegante del abastecimiento y de control de agua es aplicable a:

(a) abastecimiento de agua para la prueba impermeable IPX1~IPX6

(b) prueba de inmersión del agua de IPX7

(c) almacenamiento del agua para la prueba de la tirantez del agua IPX8

(d) control automático para el equipo impermeable entero

2. Método del abastecimiento de agua: abastecimiento de agua de la temperatura constante, abastecimiento de agua del flujo constante, abastecimiento de agua constante de la presión

3. Proceso del control del abastecimiento de agua: Después de que el usuario preestableciera el valor de la temperatura del agua, valor de la corriente y valor de la presión de agua en la pantalla táctil, el sistema del control de la temperatura, los metros electrónicos o monitor en tiempo real digital del indicador de presión los valores actuales, lea los valores en el PLC con la conversión de datos, entonces para ajustar automáticamente la velocidad rotatoria de la bomba a través del convertidor de frecuencia.

4. Control del tempreture del agua: El sistema del PID control y detecta automático el tempreture del agua, gama: temperatura ambiente ~ 65℃ (±3℃).

5. Hay flujo grande y pequeño abastecimiento de agua de las maneras del flujo dos.

6. Abastecimiento de agua grande del flujo:

(a) es aplicable a la inyección fuerte de la prueba y del agua de espray de agua IPX5~IPX6 de IPX8

(b) gama del flujo: 10~100L/min

(c) exactitud del flujo: ±0.5L/min

(d) flujómetro: flujómetro de la turbina

(e) bomba de agua: bomba centrífuga de acero inoxidable

7. Pequeño abastecimiento de agua del flujo:

(a) es aplicable a la prueba impermeable IPX1~IPX4

(b) gama del flujo: 1~10L/min

(c) exactitud del flujo: ±0.5L/min

Flujómetro: flujómetro de la turbina

(d) bomba de agua: bomba centrífuga de acero inoxidable

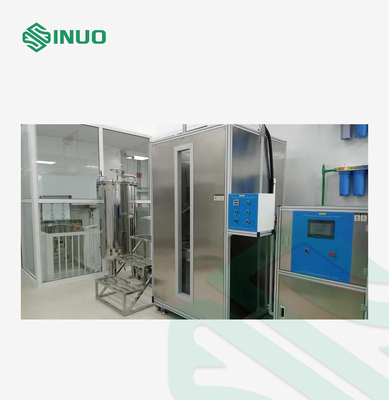

8. El tanque de almacenamiento del agua:

(a) es aplicable regar el almacenamiento de la prueba de espray fuerte de agua IPX5~IPX6, inyección de IPX8, del agua inmersión IPX7

(b) ventana panorámica: ventana de cristal endurecida

(c) indicador de la profundidad: acero inoxidable

(d) control llano de líquido: interruptor de flotador + tubo de desbordamiento

9. Soporte automático de la elevación de la inmersión IPX7

10. Control de IPX8

(a) gama de presión: 0~0.6Mpa

(b) gama de tiempo: 0~999999s

11. Gabinete de control:

(a) detección del flujo: reacción de la señal del flujo a través del flujómetro electrónico

(b) ajuste del flujo: fije en la pantalla táctil

(c) detección de la temperatura: PID

(d) regulador: PLC de Mitsubishi

(e) interfaz amistoso: 7 pulgadas, pantalla táctil del color

(f) función de control: abastecimiento de agua de la temperatura constante, abastecimiento de agua del flujo constante, abastecimiento de agua constante de la presión, y control de tiempo de la prueba.

Función de la protección del (G): protección de la salida, protección contra sobrecarga, protección del cortocircuito

12. Filtro: cáscara de acero inoxidable, base de filtro fino

13. Material del cuerpo: aleación de aluminio industrial

14. Dimensión externa: 1400mmX750mmX1600m m

Descripción:

La boca de espray se diseña y se fabrica de acuerdo con IEC60529 IPX8.

Parámetros técnicos:

1 recipiente del reactor: el tanque de acero inoxidable.

gama de ajuste de 2 presiones: 0 ~ 5bar (puede ser modificado para requisitos particulares).

sistema de 3 presiones: bomba de acero inoxidable + convertidor de frecuencia.

exactitud del indicador de presión 4: 0,25 grados, gama: 6bar.

tiempo de 5 pruebas: 0-99min.

presión del límite máximo 6: 5bar.

protección de 7 presiones: protección del interruptor de presión.

8 conectan con el equipo de abastecimiento de agua por 3/4 conexión de alta presión de la manguera del alambre de acero

Placa giratoria

Descripción:

La etapa giratoria inclinable es el accesorio necesario para la prueba IPX1~IPX6.

Parámetro técnico
