Equipo de prueba del conector de EV
Created with Pixso.

Fuerza del retiro del vehículo eléctrico que traba el aparato IEC62196 de la prueba de la verificación

Fuerza del retiro del vehículo eléctrico que traba el aparato IEC62196 de la prueba de la verificación

Nombre De La Marca: Sinuo
Número De Modelo: SN1013
Cuota De Producción: 1
Precio: Customized
Condiciones De Pago: T/T
Capacidad De Suministro: 30 sistemas/mes
Información detallada
Lugar de origen:
China
Certificación:
Calibration Certificate (Cost Additional)
Estándar aplicado:
62196-1:2020 del IEC
Cláusulas aplicadas:
Cláusula 14.1.5, 14.1.6
Figuras aplicadas:
Fig13, fig14
Tabla aplicada:
Cuadro 5
Método de la operación:
Operación manual
Enchufes de la prueba:
Modificado para requisitos particulares
Detalles de empaquetado:
Caja de la madera contrachapada
Capacidad de la fuente:
30 sistemas/mes
Resaltar:

Fuerza del retiro de EV que traba el dispositivo

,

Fuerza del retiro IEC62196 que traba el dispositivo

,

EVSE que traba los aparatos de la prueba de la verificación

Descripción del producto





Fuerza del retiro del vehículo eléctrico IEC62196 y enganche del aparato de la prueba de la verificación



Estándares y cláusulas cumplidos




Cláusula 14.1.5, 14.1.6, fig13, fig14 del 62196-1:2020 del IEC.

Cláusula 17,2 del 62196-1:2014 del IEC.



Descripción del equipo




Este equipo de prueba se ajusta a la cláusula 14.1.5, 14.1.6, fig13, fig14 del 62196-1:2020 del IEC. Cláusula 17,2 del 62196-1:2014 del IEC. Se utiliza para comprobar la fuerza máxima requerida cuando el enchufe de la prueba se retira del conector del zócalo-mercado o del vehículo y se requiere la fuerza mínima cuando el perno de una sola sección se saca del zócalo. También se utiliza para verificar que el diseño de tubos de contacto puede asegurar continuidad adecuada del contacto antes y después de varias operaciones correspondiente a su vida operativa.



Parámetros técnicos




Una fuerza máxima del retiro

La fuerza máxima del retiro del zócalo-mercado cumplirá los requisitos del cuadro 1.

Aplique la fuerza máxima del retiro especificada en el estándar (la fuerza total del peso principal, peso suplementario, gancho (cepo) al enchufe de la prueba, cuando el peso suplementario se cae de una altura de 50m m, el enchufe debe salir del zócalo.

El usuario debe seleccionar un peso apropiado para la prueba según la tabla siguiente:



Tipo de la muestra

(CA A)

Retiro

N

Peso principal

N

Peso suplementario

N

6-40 165 148,5 16,5
41-80 300 270 30
81-150 440 396 44
151-250 660 396+148.5+49.5 66

Tipo de la muestra

(DC A)


Ningunos 750 396+148.5+49.5+15 75
Cláusula A 17,2
<59>150 135 15
60-99 275 247,5 27,5
100-125 400 270+90 40
Nota: El peso principal contiene ya el peso del enchufe y del gancho de la prueba


Fuerza mínima del retiro de B

Inserte el indicador con la fuerza mínima del retiro especificada en el estándar (es decir, el perno de la prueba (solo perno) que cumple los requisitos de este estándar, la masa total del perno debe ser igual al valor especificado en la tabla) en cada zócalo individual en el zócalo-mercado. El indicador no se debe quitar del zócalo en el plazo de 30 segundos.



Diámetro nominal del perno

milímetro

Diámetro del indicador

milímetro +0 -0,01

Fuerza total mínima

N

5 4,80 2,5
6 5,80 5
7 6,80 5
8 7,80 10
10 9,80 15
12 11,80 20
Nota: La fuerza mínima del retiro incluye ya el peso del indicador


Características de la estructura de C

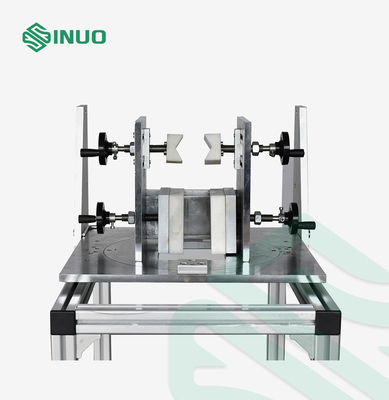

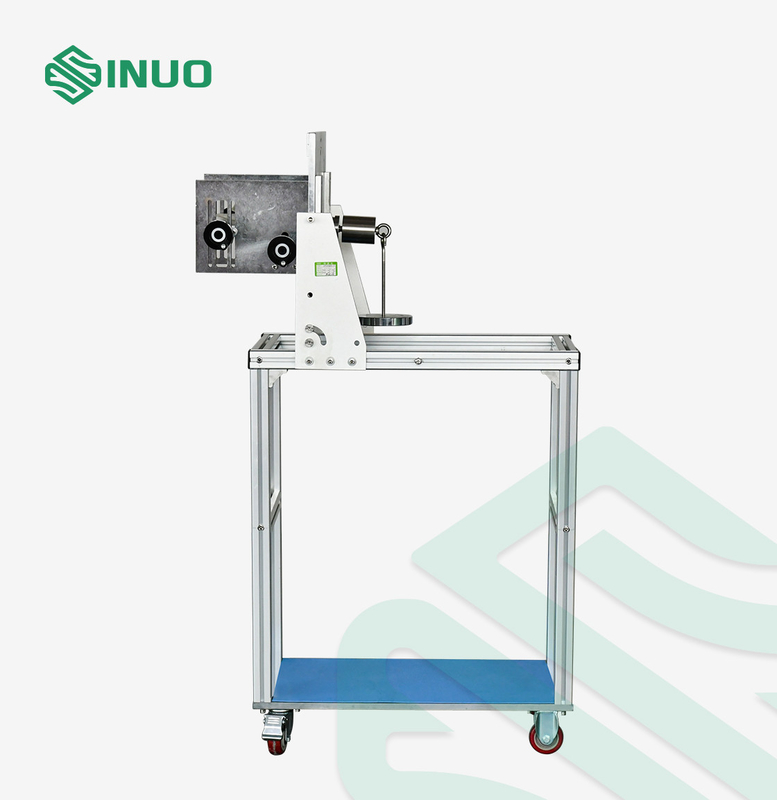

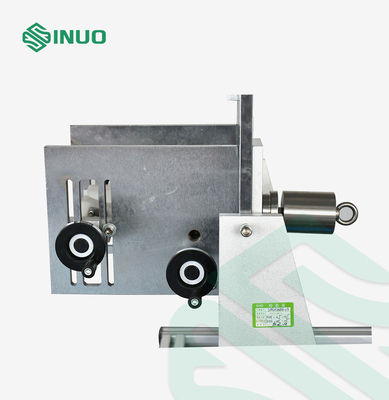

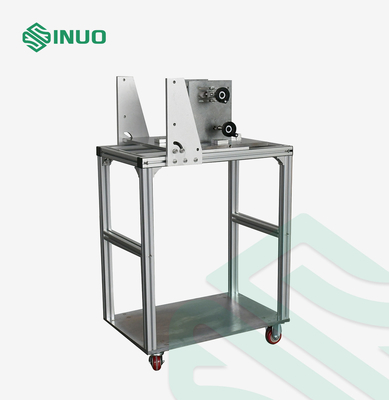

Este dispositivo se compone principalmente del accesorio de la instalación, del cepo, del peso principal, del peso suplementario y del enchufe de la prueba. De acuerdo con experiencia, la abrazadera del tirón se cambia a un contrapeso, el gancho del peso está conectado directamente con el enchufe de la prueba, y el accesorio para sostener la muestra se configura. La forma específica se muestra en el cuadro 1.

Fuerza del retiro del vehículo eléctrico que traba el aparato IEC62196 de la prueba de la verificación 0





Enchufe de la prueba de D

El enchufe de la prueba, según las hojas estándar relevantes, tendrá contactos molidos finamente de acero templado, teniendo una aspereza superficial que no excede el µm 0,8 sobre su longitud activa y espaciado en las distancias nominales, con una tolerancia de ±0,05 milímetro.

La dimensión de los contactos del enchufe o la distancia entre las superficies de contacto para otros tipos de contactos del enchufe estará de acuerdo con las dimensiones mínimas dadas en las hojas estándar relevantes, con una tolerancia de +0,010mm

Los enchufes de la prueba no se incluyen en este aparato de la prueba, utilizan por favor esos enchufes de la prueba que el cliente ordenó ya por separado como siguiente:



No: Estándar Figura no: Nombre QTY
1 IEC del © de IEC62196-2/Ed.3/CDV (E) Hoja ESTÁNDAR 1 de la HOJA 2-I Test-plug1: 32A, ENTRADA del VEHÍCULO de la CA de 250 V 1
2 IEC del © de IEC62196-2/Ed.3/CDV (E) Hoja ESTÁNDAR 1 de la HOJA 2-Ilb Test-plug1: 63 A, A TRIFÁSICA O 70 DE 480 V, MONOFÁSICO DE 250 V 1
3 IEC del © de IEC62196-2/Ed.3/CDV (E) Hoja ESTÁNDAR 1 de la HOJA 2-Ild Prueba-VEHÍCULO INLET2: 63 A, A TRIFÁSICA O 70 DE 480 V, MONOFÁSICO DE 250 V 1
4 IEC del © de IEC62196-2/Ed.3/CDV (E) Hoja ESTÁNDAR 1 de la HOJA 2-Ilf Prueba-VEHÍCULO INLET3: 63 A, A TRIFÁSICA O 70 DE 480 V, MONOFÁSICO DE 250 V 1
5 IEC del © de IEC62196-2/Ed.3/CDV (E) Hoja ESTÁNDAR 1 de la HOJA 2-Illa Prueba-enchufe 4: 16 A, ENCHUFE MONOFÁSICO de 250 V CON 1 CONTACTO EXPERIMENTAL 1
6 IEC del © de IEC62196-2/Ed.3/CDV (E) Hoja ESTÁNDAR 1 de la HOJA 2-Illb Prueba-enchufe 6: 32 A, ENCHUFE MONOFÁSICO de 250 V CON 2 CONTACTOS EXPERIMENTALES 1
7 IEC del © de IEC62196-2/Ed.3/CDV (E) Hoja ESTÁNDAR 1 de la HOJA 2-Illc Prueba-enchufe 8: 63 A, ENCHUFE TRIFÁSICO de 480 V CON 2 CONTACTOS EXPERIMENTALES 1
8 IEC del © de IEC62196-3/Ed.2/CDV (E) HOJA ESTÁNDAR 3-Ib
Hoja 1
CONECTOR 10 del VEHÍCULO de la prueba 1
9 IEC del © de IEC62196-3/Ed.2/CDV (E) HOJAS ESTÁNDAR
BB DE LA CONFIGURACIÓN
ACOPLADOR 250 DEL VEHÍCULO 900 V DC
Hoja ESTÁNDAR 1 de la HOJA 3-Iia
CONECTOR 11 del VEHÍCULO de la prueba 1
10 IEC del © de IEC62196-3/Ed.2/CDV (E) Hoja ESTÁNDAR 2 de la HOJA 3-IIIa ENTRADA 12 del VEHÍCULO de la prueba 1
11 IEC del © de IEC62196-3/Ed.2/CDV (E) VEHÍCULO ESTÁNDAR INLETMODES 2, 3 Y 4 hoja 2 de la HOJA 3-Iva ENTRADA 13 del VEHÍCULO de la prueba 1
12 IEC del © de IEC62196-3/Ed.2/CDV (E) La ENTRADA ESTÁNDAR del VEHÍCULO de la HOJA 3-Ivb TODOS LOS MODOS cubre 1 ENTRADA 14 del VEHÍCULO de la prueba 1


Pernos de la prueba de E

Los pernos de la prueba no se incluyen en este aparato de la prueba, utilizan por favor esos pernos de la prueba que el cliente ordenó ya por separado como siguiente:



Diámetro nominal del perno

milímetro

Diámetro del indicador

milímetro +0 -0,01

Fuerza total mínima

N

5 4,80 2,5
6 5,80 5
7 6,80 5
8 7,80 10
10 9,80 15
12 11,80 20
Nota: La fuerza mínima del retiro incluye ya el peso del indicador
