Nombre De La Marca: | Sinuo |
Número De Modelo: | SN1101 |
Cuota De Producción: | 1 |
Precio: | Customized |
Condiciones De Pago: | T/T |
Capacidad De Suministro: | 30 sistemas por mes |

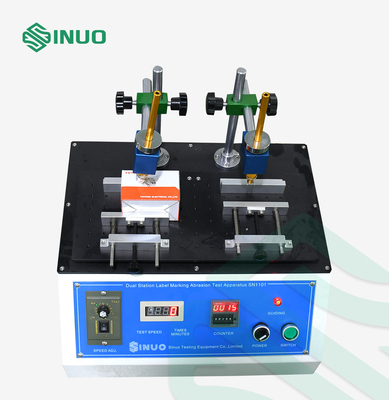

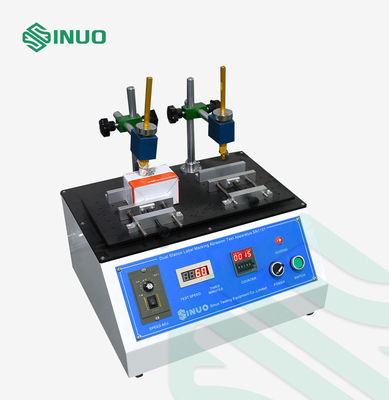

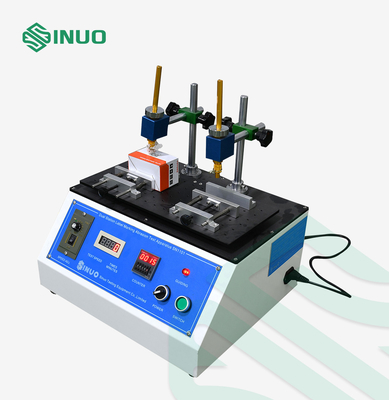

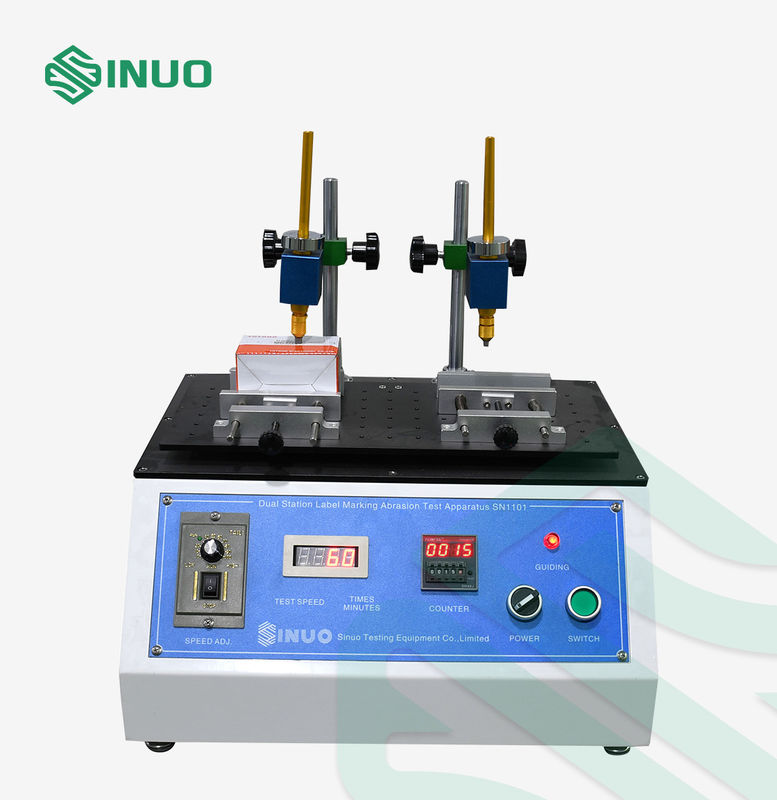

Aparato de marcado de la prueba de abrasión de la etiqueta del vehículo eléctrico IEC62196
Estándares y cláusulas cumplidos
IEC 62196-1: cláusula 8,7, cuadro 8. de 2020 Ed.4CDV.
Descripción del equipo
Este aparato de marcado de la prueba de abrasión de la etiqueta se ajusta a la cláusula 8,7, cuadro 8. del IEC 62196-1Ed.4CDV. Se utiliza para verificar la durabilidad del marcado.
La prueba es hecha frotando la marca para 15 s con un pedazo de paño de algodón empapado con agua y otra vez para 15 s con un pedazo de paño de algodón empapado con el n-hexano el 95% (número químico del registro de servicio de los extractos, CAS RN, 110-54-3).
La superficie de marcado que se probará será secada después de la prueba con agua.
El frotamiento comenzará inmediatamente después de empapar el pedazo de algodón, aplicando la fuerza de compresión de (5 el ± 1) N hasta una tasa de cerca de un ciclo por segundo (un ciclo que comprende el movimiento delantero y posterior a lo largo de la longitud de la marca). Para las marcas de 20 milímetros más largos, el frotamiento se puede limitar a una parte de la marca, sobre una trayectoria por lo menos de la longitud de 20 milímetros.
La fuerza de compresión se aplica mediante un pistón de la prueba que se envuelva con el algodón que comprende la algodón cubierta por un pedazo de gasa médica del algodón.
El pistón de la prueba tendrá las dimensiones especificadas en el cuadro 8 y será hecho de un material de elástico que esté inerte contra los líquidos de la prueba y tenga una dureza de la orilla-UNo 47 del ± 5 (por ejemplo caucho sintético).
Parámetros técnicos
Estación de prueba | 2 estaciones |
Método de control eléctrico | Control button |
Modo de la impulsión | Eléctrico |
Muestra que afianza método con abrazadera | La fijación con abrazadera mecánica, afianzando la posición de punto con abrazadera es ajustable |
Ciclo de la prueba | 0-9999 ciclos, pueden ser preestablecidos |
Velocidad de la prueba | Un cycle/s (un ciclo que comprende el movimiento delantero y posterior a lo largo de la longitud de la marca) |
Fuerza | 5±1N, aplicado por un peso |
Pistón de la prueba |
Cuadro 48, rayón, orilla-UNo del N-F C 61-314 orilla de la dureza un 47± 5 |
