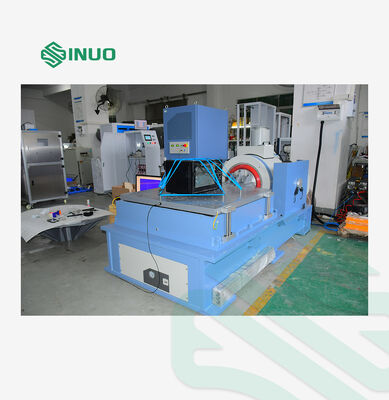

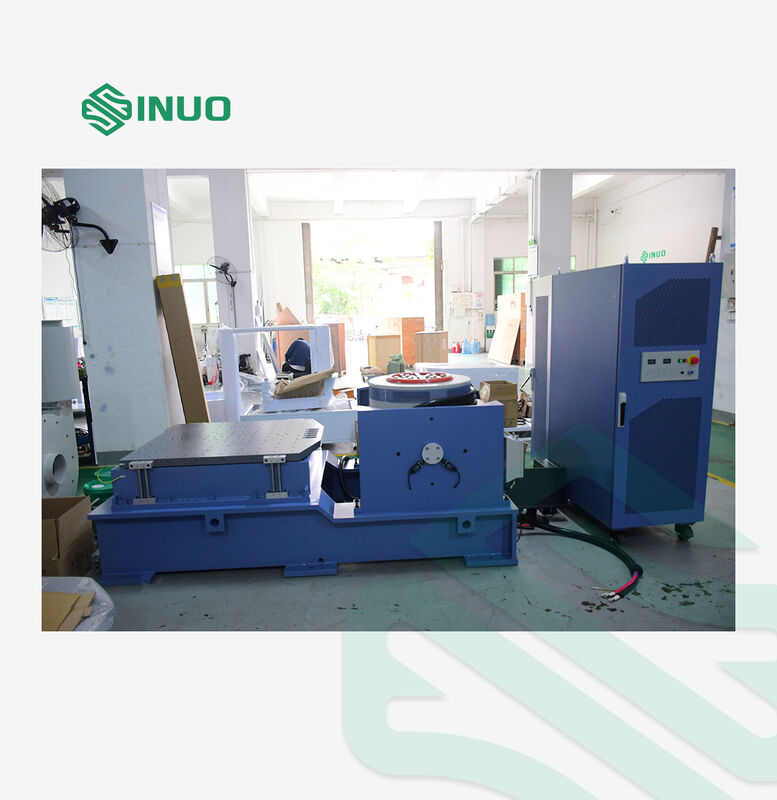

Máquina de prueba de vibración para batería con 1100 kg de fuerza senoidal 100g de aceleración

Máquina de prueba de vibración para batería con 1100 kg de fuerza senoidal 100g de aceleración

Nombre De La Marca:	Sinuo
Número De Modelo:	SN553-EV211HG80VT80VCS-2
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Rango de frecuencia:

1 ∼ 2800 Hz

Carga máxima:

300 kilos

Fuerza de excitación sinusoidal:

1100 kg.f máximo

Una fuerza excitante aleatoria:

Se aplicarán las siguientes medidas:

Fuerza de excitación por impacto:

2200Kg.f máximo

Dislocación máxima:

51 mm p-p

Detalles de empaquetado:

Caja de la madera contrachapada

Capacidad de la fuente:

5 juegos/mes

Resaltar:

Fuente de corriente continua programable de RS232

Fuente de corriente continua programable de RS485

Fuente de tensión programable del LAN

Descripción del producto

Máquina de prueba de vibración para batería con 1100 kg de fuerza senoidal 100g de aceleración

Esta máquina de ensayo de vibración de alto rendimiento está diseñada específicamente para aplicaciones de ensayo de baterías,ofreciendo 1100 kg de fuerza senoidal y 100 g de capacidad de aceleración para simular las condiciones ambientales del mundo real.

Aplicaciones del producto

Las pruebas de vibración implican componentes y dispositivos emocionantes o impactantes para evaluar su rendimiento en entornos del mundo real.Nuestras soluciones de prueba son aplicables en una amplia gama de productos industriales, incluidas las placas de circuito, aviones, barcos, cohetes, misiles, automóviles y electrodomésticos.

Sinuo ofrece soluciones integrales de excitación y pruebas que validan la calidad del producto de acuerdo con las normas nacionales e internacionales, incluida la UN38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC y ASTM.

Configuración del equipo

Componente	Detalles de la configuración	Cantidad
Cuerpo de la mesa de vibración	A11S24 Generador de excitación electromagnética	1 SET
Sistema de refrigeración	B402S Ventilador de enfriamiento	1 SET
Prueba vertical	VT50 Tabla de extensión vertical (500 × 500 mm)	1 SET
Prueba horizontal	HG50 Filtro de aceite horizontal de diapositiva (500 × 500 mm)	1 SET
Sistema de control	Dispositivo de control automático de centralización para bobinas móviles	1 SET
Amplificador de potencia	LA12K Amplificador de potencia de conmutación digital	1 SET
Sistemas de seguridad	Sistema de protección por servo	1 SET
Fuente de alimentación	Suministro de energía de excitación	1 SET
Control de las vibraciones	Control de vibración digital VCS-2	1 SET
Sensores	Sensor de aceleración del sistema	1 PCS
El software	CD de instalación del software de control	1 SET
Sistema informático	Computadora de control	1 SET
Accesorios	Cables de extensión, tubería de aire	1 SET
Documentación	Instrucciones de funcionamiento, informes de inspección, certificados, manuales de mantenimiento	1 SET
Herramientas	Clave inglesa de tipo T, llave inglesa hexagonal, destornillador, etc.	1 SET
Instalación de equipos	La banda de presión vibrante/clampada de barra de presión	1 SET

Especificaciones técnicas

A11S24 Generador de excitación electromagnética

Fuerza de excitación sinusoidal máxima	1100 kg.f máximo
La máxima fuerza de excitación aleatoria	Se aplicarán las siguientes medidas:
Fuerza máxima de excitación por impacto	2200Kg.f máximo
Rango de frecuencia	1 a 2 800 Hz
El desplazamiento máximo	51 mm p-p
Velocidad máxima	2 m/s
Aceleración máxima	100 g
Frecuencia de resonancia de primer orden	2500 Hz ± 5 por ciento
Carga máxima	300 kg de peso
Frecuencia de aislamiento de vibraciones	2.5 Hz

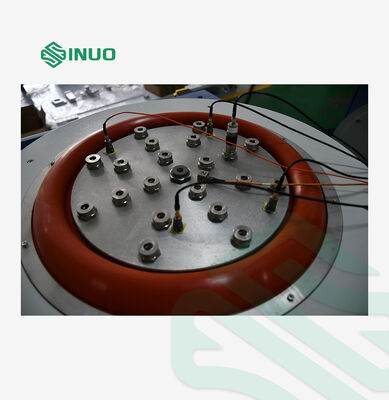

Diámetro de la bobina móvil	Φ240 mm
Peso de la bobina móvil	11 kg de peso
Parafusos de mesa	Las demás:
Fugas de flujo	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Momento excéntrico permitido	500 N.m.
Tamaño del equipo	L1300mm×D940mm×H800mm (excluida la mesa de expansión vertical)
Peso del equipo	880 kg (excluida la mesa de deslizamiento horizontal)

Amplificador de potencia de conmutación digital SA-6K

Potencia de salida	12 KVA
Voltado de salida	Las demás:
Corriente de salida	Las demás:
El SNR	> 65 dB
Tamaño del amplificador	D900 mm × L600 mm × H1130 mm, para las máquinas de la categoría N1

Sistema de protección por servo

Características de protección completas que incluyen: temperatura, presión del viento, desplazamiento excesivo, sobrevoltura, sobrecorriente, bajo voltaje de entrada, falla externa, fuente de alimentación de control, falla lógica,y monitoreo de pérdidas de fase de entrada.

Control de vibración digital VCS-2

Configuración del hardware	2 canales de entrada simultáneos, 1 canal de salida
Módulo de función de control	Sine, aleatorio, conmoción clásica
Computadora de control	Computadora de marca original de 17 pulgadas con monitor LCD, Windows 10

Capacidades del software

Interfaz de operación chino/inglés
Análisis del dominio temporal y del dominio de frecuencia
Gestión de las fuentes de señal
Análisis de barrido de frecuencia senoidal
Generación automática del informe de prueba WORD
Display de señales en tiempo real y almacenamiento de datos
Configuración de parámetros de ensayo y funciones de análisis

Acelerómetro del sistema

Rango de frecuencia	1-7000 Hz
Sensibilidad	30 PC/g
Rango de temperatura	-40 a 180 °C

VT80 Tabla de extensión vertical

El material	De aleación de magnesio, endurecida en la superficie
Tamaño de la tabla	Las demás medidas de seguridad:
Patrón de agujero fijo	M10 distribución rectangular de 100 mm × 100 mm, duradera y resistente al desgaste
Frecuencia de uso del límite superior	Sinus 1000 Hz, aleatorio 2000 Hz
Peso	Aproximadamente 23Kg

HG80 Tabla de deslizamiento de película de aceite horizontal

El material	De aleación de magnesio, endurecida en la superficie
Tamaño de la tabla	Las demás medidas de seguridad:
Patrón de agujero fijo	M10 distribución rectangular de 100 mm × 100 mm, duradera y resistente al desgaste
Frecuencia de uso del límite superior	Sin 2000 Hz, aleatorio 2000 Hz
Peso	Aproximadamente 29 kg (sin cabeza de conexión)

B402S Ventilador de enfriamiento

Potencia del ventilador	4KW
Tasa de flujo del ventilador	40.8 m3/min

Requisitos eléctricos

Fuente de alimentación	AC de 3 fases 380V/50Hz 18 KW
Aire comprimido	0.6Mpa
Resistencia del suelo	≤ 4Ω
