Agitador de vibración IEC 60068 para pruebas ambientales

Agitador de vibración IEC 60068 para pruebas ambientales

Aplicación del producto

¿Cómo resistirá su producto las tensiones del uso en el mundo real? Las pruebas de vibración proporcionan la respuesta, garantizando la durabilidad y la fiabilidad, fundamentales para el éxito en mercados como el automotriz, el aeroespacial y la electrónica.

Sinuo se asocia con usted para ofrecer soluciones de pruebas de vibración a medida. Vamos más allá del cumplimiento estándar (apoyando GB, GJB, UL, IEC, ASTM y más) para centrarnos en los desafíos específicos de su aplicación. Nuestro objetivo es equiparlo con la capacidad de prueba precisa necesaria para acelerar el tiempo de comercialización, mejorar la calidad del producto y construir una reputación competitiva de fiabilidad inquebrantable.

Configuración del sistema de pruebas de vibración

1. Las condiciones de prueba proporcionadas por el cliente;

2. Tipo de prueba: Barrido sinusoidal; Aleatorio; Choque

3. Rango de respuesta de frecuencia: 1-3000Hz

4. Fórmula:

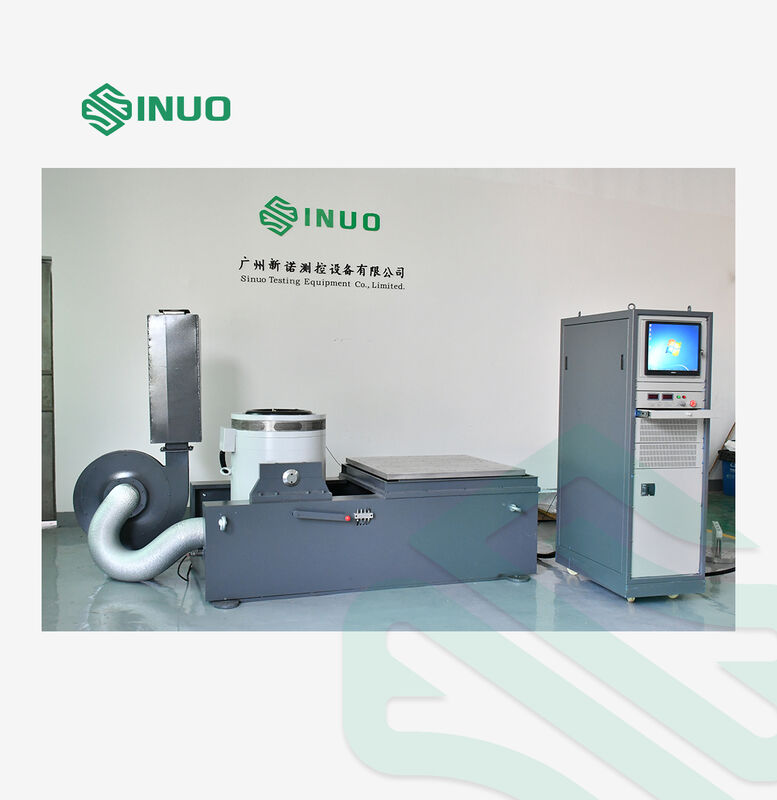

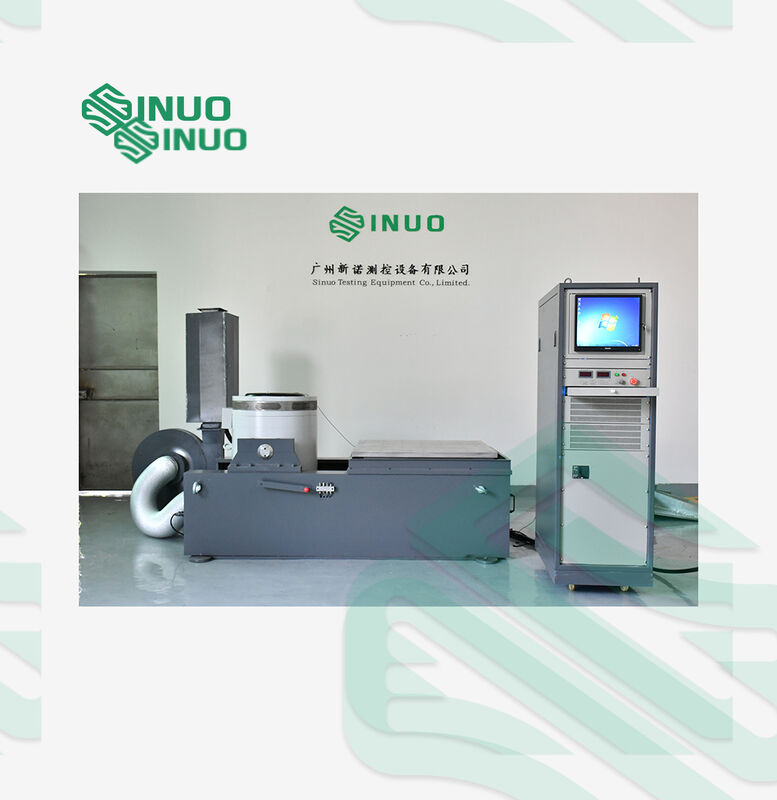

Diagrama principal del equipo

Parámetros técnicos del equipo

1 Generador de excitación electromagnética A20S34:

1.1 Fuerza de excitación sinusoidal máxima: 2200 kgf pico

1.2 Fuerza de excitación aleatoria máxima: 2200 kgf RMS

1.3 Fuerza de excitación por impacto máxima: 4400 kgf

1.4 Rango de frecuencia: 1-3000 Hz

1.5 Carga útil: 300 kg

1.6 Desplazamiento máximo: 51 mm P-P

1.7 Velocidad máxima: 2,0 m/s

1.8 Aceleración máxima: 100G (980 m/s²)

1.9 Frecuencia de resonancia de primer orden: 2600 Hz±5%

1.10 Frecuencia de aislamiento de vibraciones: 2,5 Hz

1.11 Diámetro de la bobina móvil:Ф340 mm

1.12 Peso de la bobina móvil :22kg

1.13 Tornillo en la mesa:17×M10

1.14 Fuga de flujo:＜10gauss

1.15 Tamaño del equipo: L 1080mm×W 920mm×H 950mm (mesa vertical)

1.16 Peso del equipo : 1920Kg (Excluyendo la mesa deslizante horizontal)

2 Amplificador de potencia de conmutación digital LA-24K:

2.1 Potencia de salida: 20KVA

2.2 Tensión de salida: 120V

2.3 Corriente de salida: 200A

2.4 Eficiencia del amplificador :≥90%

2.5 Frecuencia de conmutación: 116KHz

2.6 SNR:≥65dB

2.7 Ruido:≤70dB

2.8 Peso del amplificador: 500KG

2.9 Tamaño del amplificador: W600mm×D 900mm×H 1280mm

3 Sistema de protección servo

Función: Temperatura, presión del viento, sobre-desplazamiento, sobre-tensión, sobre-corriente, baja tensión de entrada, fallo externo, fuente de alimentación de control, fallo lógico, pérdida de fase de entrada

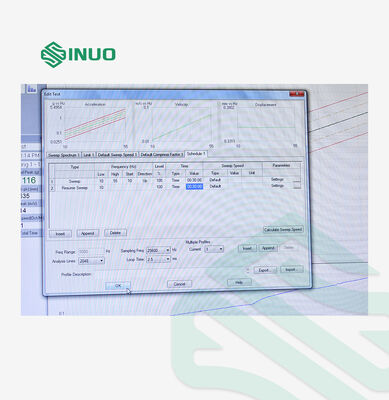

4 Controlador de vibración digital VCSusb-2

4.1 Configuración de hardware: 2 canales de entrada simultáneos, 1 canal de salida

4.2 Módulo de función de control: Seno, aleatorio, choque clásico

4.3 Ordenador de control: Ordenador de marca original con monitor LCD de 17″, teclado/ratón óptico

4.4 Software: Funcionamiento en inglés, análisis en el dominio del tiempo y la frecuencia, fuente de señal, análisis de barrido de frecuencia sinusoidal, etc. Puede generar automáticamente informes de prueba WORD. Puede mostrar, almacenar las señales y los datos, y establecer parámetros de prueba y analizar funciones.

4.5 Sistema operativo: Windows

4.6 Sensor de aceleración LAB: Rango de frecuencia: 1-12000Hz

   Sensibilidad: 30pc/g

  Rango de temperatura: -40 - 160℃

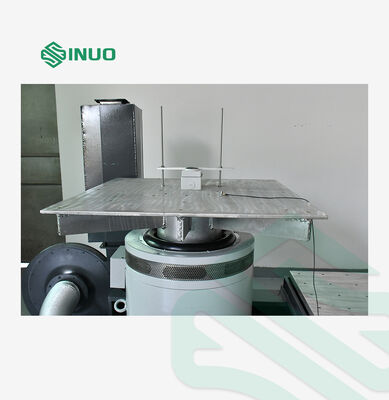

5 Mesa de extensión vertical VT120

5.1 Material: Aleación de magnesio, superficie anodizada dura

5.2 Tamaño de la mesa: 1200mm×1200mm

5.3 Orificio fijo: M8 casquillo de tornillo de acero inoxidable, duradero y resistente al desgaste

5.4 Frecuencia de uso límite superior: Seno 400 Hz, Aleatorio 2000 Hz

5.5 Peso: Aproximadamente 145KG

6 Mesa deslizante de película de aceite horizontal HG120

6.1 Material: Aleación de magnesio, superficie anodizada dura

6.2 Tamaño de la mesa: 1200mm×1200mm

6.3 Orificio fijo: M8 casquillo de tornillo de acero inoxidable, duradero y resistente al desgaste

6.4 Frecuencia de uso límite superior: Seno 400 Hz, Aleatorio 2000 Hz

6.5 Peso: Aproximadamente 151KG (sin cabezal de conexión)

7 Ventilador de refrigeración B752S (Incluyendo silenciador)

7.1 Potencia del ventilador: 7,5KW

7.2 Caudal del ventilador: 67,5m³/Min

7.3 Presión del ventilador: 0,067kgf/cm2

8 Requisitos eléctricos

8.1 Fuente de alimentación: trifásica 380V/50Hz, 35 KVA

8.2 Aire comprimido: 0,6Mpa

8.3 Resistencia a tierra:≤4Ω

Principales parámetros técnicos del controlador de vibración digital
