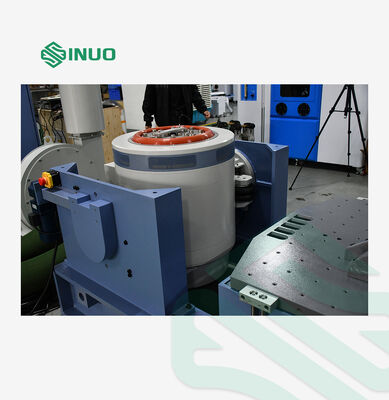

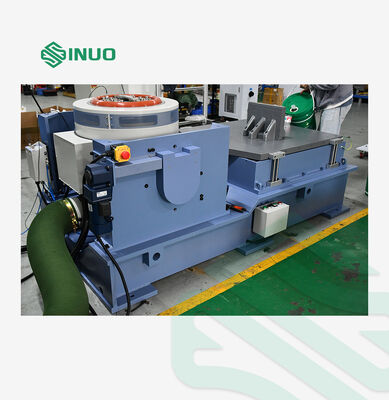

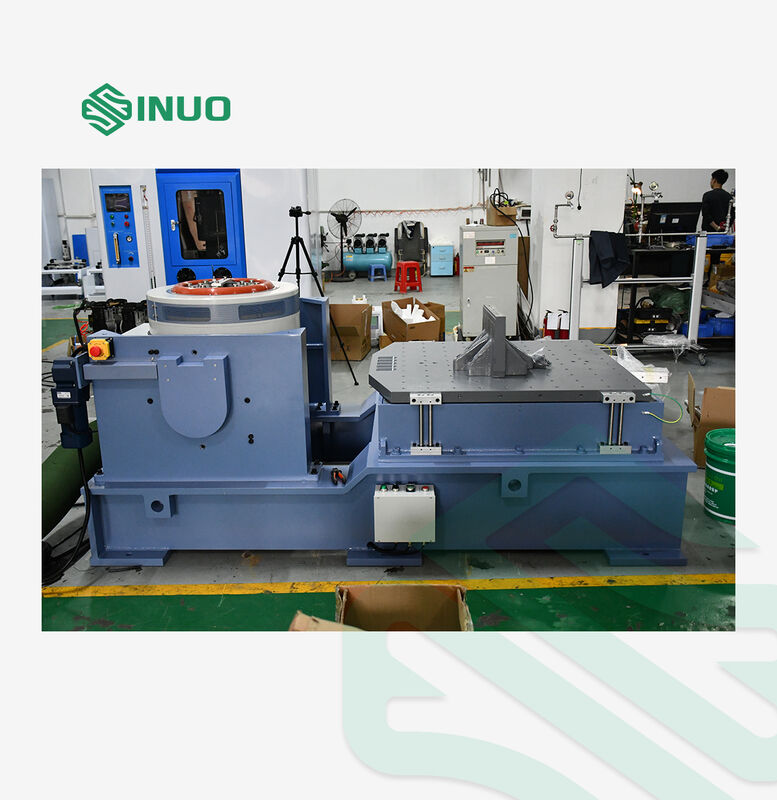

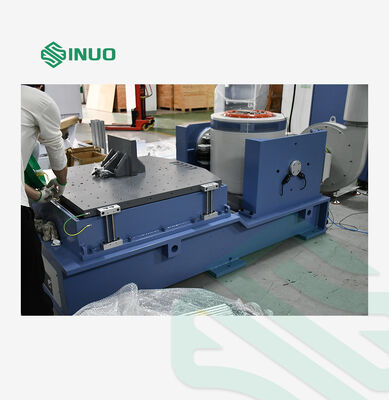

Sistemas de Vibración Electromagnética de Alta Frecuencia para Pruebas de Baterías

Sistemas de Vibración Electromagnética de Alta Frecuencia para Pruebas de Baterías

Nombre De La Marca:	Sinuo
Número De Modelo:	SN553-EV440VT2012SMW-GPVCSusb-2
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Máx. fuerza de excitación sinusoidal:

Pico de 4000Kg.f

Fuerza emocionante al azar máxima:

4 000 kg. por rms

Máx. fuerza de excitación del impacto:

8000Kg.f pico

Max. Desplazamiento:

100 mm p-p

Máx. Velocidad:

2.0m/s

Rango de frecuencia:

1 ‰ 3000 Hz

Detalles de empaquetado:

Caja de la madera contrachapada

Capacidad de la fuente:

5 juegos/mes

Resaltar:

Equipo de prueba eléctrico de la seguridad del bus de interface de fines generales

Equipo de prueba eléctrico de la seguridad RS485

Simulador regenerador de la rejilla del poder

Descripción del producto

Sistemas de Agitadores de Vibración Electromagnética de Alta Frecuencia para Pruebas de Baterías

Sistemas profesionales de pruebas de vibración electromagnética diseñados específicamente para aplicaciones de pruebas de baterías, garantizando el cumplimiento de la calidad del producto con los estándares internacionales.

Aplicación del Producto

Las pruebas de vibración evalúan cómo reaccionan los componentes y dispositivos en entornos del mundo real al someterlos a excitación o choque controlado. Las aplicaciones abarcan productos industriales, incluidas placas de circuito, aviones, barcos, cohetes, misiles, automóviles y electrodomésticos.

Sinuo proporciona soluciones integrales de excitación y pruebas, garantizando el cumplimiento de la calidad del producto con los estándares nacionales e internacionales, incluidos GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC y ASTM.

Selección de la Máquina de Vibración y Estructura del Generador

Condiciones de prueba proporcionadas por el cliente
Tipos de prueba: Barrido sinusoidal, Aleatorio, Choque clásico
Rango de respuesta de frecuencia: 1-3000Hz
Fórmula: A(g)=(2πf)²Dcm/980≒A=0.002DmmF² D=A/0.002F² F=M(kg)×A(g)

Configuración del Equipo

Proyecto	Instrucciones de Configuración	CANT.
Cuerpo de la mesa de vibración	Generador de excitación electromagnética A30F44	1 JUEGO
Dispositivo de control de centrado automático	Sistema de centrado de bobina móvil	1 JUEGO
Sistema de refrigeración	Ventilador de refrigeración B153S (Incluye silenciador)	1 JUEGO
Mesa de extensión vertical	Mesa de extensión vertical VT150	1 JUEGO
Amplificador de potencia	Amplificador de potencia de conmutación digital LA-40KVA	1 JUEGO
Sistema de protección	Sistema de protección servo	1 JUEGO
Fuente de alimentación	Fuente de alimentación de excitación	1 JUEGO
Controlador de vibración	Controlador de vibración digital VCSusb-2 (2 canales)	1 JUEGO
Sensores	Sensor de aceleración del sistema	1 PCS
Sistema informático	Ordenador de control	1 JUEGO

Parámetros Técnicos

Generador de excitación electromagnética A30F44

Fuerza de excitación sinusoidal máxima	4000Kg.f pico
Fuerza de excitación aleatoria máxima	4000Kg.f rms
Fuerza de excitación por impacto máxima	8000Kg.f pico
Rango de frecuencia	1～3000 Hz
Desplazamiento máximo	100 mm p-p
Velocidad máxima	2.0m/s
Aceleración máxima	100G (980 m/s²)
Frecuencia resonante de primer orden	2500 Hz±5%
Carga útil	1000 kg
Frecuencia de aislamiento de vibraciones	2.5 Hz
Diámetro de la bobina móvil	Ф440 mm
Peso de la bobina móvil	60kg
Fuga de flujo	＜10gauss
Momento excéntrico admisible	＞500N.m
Tamaño del equipo	1400mm×980mm×1230mm (excluyendo la plataforma de expansión vertical)
Peso del equipo	2800Kg

Amplificador de potencia de conmutación digital LA-40K

Potencia de salida	50KVA
Tensión de salida	110Vrms
Corriente de salida	500Arms
SNR	≥70dB
Tamaño del amplificador	910mm×620mm×2050mm

Sistema de Protección Servo

Funciones de protección integrales que incluyen temperatura, presión del viento, sobre-desplazamiento, sobre-tensión, sobre-corriente, baja tensión de entrada, fallo externo, fuente de alimentación de control, fallo lógico y pérdida de fase de entrada.

Controlador de Vibración Digital VCSusb-2

Configuración de hardware	2 canales de entrada simultáneos, 1 canal de salida
Módulo de función de control	Senoidal, aleatorio, choque clásico
Ordenador de control	Ordenador de marca original con monitor LCD
Software	Funcionamiento en inglés, análisis en el dominio del tiempo y la frecuencia, fuente de señal, análisis de barrido de frecuencia sinusoidal, generación automática de informes de prueba WORD

Sensor de aceleración LTE C04A07

Rango de frecuencia	1-8000Hz
Sensibilidad	30mv/g
Rango de temperatura	-40 - 160℃

Mesa de extensión vertical VT2012

Material	Aleación de magnesio, superficie anodizada dura
Tamaño de la mesa	2000×1200 mm
Orificio fijo	M10 distribución rectangular manguito roscado de acero inoxidable de 100 mm*100 mm
Frecuencia de uso límite superior	Senoidal 100 Hz, Aleatorio 200 Hz
Peso	Aproximadamente 340KG

Ventilador de refrigeración B153S (Incluye silenciador)

Potencia del ventilador	15KW
Caudal del ventilador	81.6m³/s
Presión del ventilador	0.075kgf/cm²

Requisitos eléctricos

Fuente de alimentación	3 fases 5 hilos 380V/50Hz 75 KVA
Aire comprimido	0.6Mpa
Resistencia a tierra	≤4Ω

Componentes y características del sistema

1. Cuerpo de la mesa de vibración

Bobina móvil: Bobinas móviles fundidas y mecanizadas manualmente con sistema de soporte de carga optoelectrónico y guía axial de doble rodamiento para una durabilidad superior
Bobina de excitación: Estructura de doble circuito magnético con baja fuga de flujo y campo magnético uniforme
Superficie del cuerpo: Tratamiento avanzado de fosfatación y tecnología de pintura para automóviles para una protección anti-desgaste y anti-óxido a largo plazo
Refrigeración de la mesa: Ventiladores de bajo ruido con estructura de entrada de aire mejorada, conducto de aire de panal para la bobina de excitación y conducto de aire de derivación de doble capa para una refrigeración mejorada

2. Amplificador de potencia de conmutación digital LA

Tecnología IGBT fiable con alta estabilidad y fiabilidad
Cumple con los requisitos de la norma "CE" de la UE
Tecnología de modulación de ancho de pulso de multiplicación de frecuencia sinusoidal para una alta relación señal-ruido
Principio de funcionamiento de la fuente de alimentación conmutada para una alta eficiencia de conversión
Tecnología electrónica de reparto automático de corriente
Excelente rendimiento de seguridad

3. Sistema de Protección Servo

Funciones de protección completas que incluyen sobretensión de la red eléctrica, subtensión, pérdida de fase, fallo lógico, paso del módulo de potencia, sobretemperatura, sobrecorriente de salida, sobretensión de salida, potencia de accionamiento, sobre-desplazamiento de la plataforma, temperatura de la plataforma, enclavamiento externo y más.

4. Plataforma de expansión vertical

Diseñada como una plataforma para especímenes de montaje más grandes, disponible en configuraciones cuadradas, redondas o personalizadas. Todas las plataformas de extensión se someten a modelado y análisis de frecuencia modal para minimizar el impacto de las características dinámicas. Fundida en aleación de magnesio con material amortiguador adjunto.

5. Sistema de centrado automático fotoeléctrico

Ajusta automáticamente la posición de la bobina móvil para mantener un estado equilibrado, asegurando que la bobina móvil permanezca centrada durante las operaciones de carga y descarga.

6. Controlador de vibración digital

Parámetros técnicos del controlador de vibración digital

Canal de entrada

Número de canales de entrada	2 canales de entrada simultáneos
Tipo de señal de entrada	Tensión/carga
Resistencia de entrada	＞110 kΩ
Rango máximo de entrada de tensión	±10V
Rango máximo de entrada de carga	±10000PC
SNR	＞100dB
Filtro	Filtro analógico de 160dB/octava
Interfaz de entrada	Tres entradas opcionales: tensión, ICP y carga
Entrada máxima	±10VPEAK
Convertidor analógico/digital (ADC)	Resolución de 24 bits, rango dinámico: 114dB, frecuencia de muestreo máxima 192kHz
Características del circuito	Fuente de corriente constante ICP incorporada y amplificador de carga, dos rangos de 10V/1V, acoplamiento AC/DC opcional, filtro anti-aliasing analógico

Canal de salida

Número de canales de salida	1 canal de salida
Tipo de señal de salida	Señal de tensión
Impedancia de salida	＜30Ω
Rango máximo de salida de tensión	±10V
Corriente máxima de salida	100mA
Precisión de la amplitud	2mV
Distorsión armónica	<-95dBfs
Filtro	Filtro analógico de 160dB/octava
Coincidencia de canales	Amplitud 0.04dB, fase ±0.5
Convertidor digital/analógico (DAC)	Resolución de 24 bits, rango dinámico: 120dB, frecuencia de muestreo máxima 192kHz
Características del circuito	Filtro anti-aliasing analógico; circuito de protección de salida
Tipo de prueba	Control de vibración aleatoria/control sinusoidal/control de choque típico

Funciones del controlador de vibración digital

Control aleatorio

Utiliza el método de ecualización de la función de transferencia con diagramas de espectro de potencia definidos por el usuario. Emite continuamente señales aleatorias gaussianas para el control en bucle cerrado multicanal en tiempo real con algoritmos adaptativos para las no linealidades del sistema y los cambios de carga.

Rango de frecuencia: 0~4800Hz (ampliable a 18750Hz)
Resolución: 100, 200, 400, 800, 1600, 3200 líneas espectrales
Rango de potencia de control: >90dB
Estrategia de control: control de un solo canal, promedio ponderado, valor máximo, valor mínimo

Control senoidal

Proporciona señales sinusoidales y de barrido sinusoidal de alta calidad con control de amplitud, ajustes de permanencia y configuraciones de barrido flexibles.

Rango de frecuencia: 1Hz~5000Hz (ampliable a 10000Hz)
Tiempo de bucle cerrado: 5 mS
Distorsión armónica:<-100dB
Modos de barrido de frecuencia: lineal (0~6000 Hz/min) y logarítmico (0~100 Oct/min)
Dirección de barrido: arriba, abajo
Duración del barrido: configurable como número de barridos o tiempos de prueba

Choque clásico

Emplea el método de ecualización de la función de transferencia que admite varios tipos de forma de onda, incluyendo media onda sinusoidal, onda de campana, onda rectangular, onda trapezoidal, onda de diente de sierra de pico frontal, onda de diente de sierra de pico trasero y onda triangular.

Duración del pulso: 0.5 a 3,000mS
Ancho de banda de análisis máximo: 18750Hz
Tamaño del marco: hasta 16384
Cumplimiento: MIL-STD-810 (estándar militar estadounidense), estándar ISO, límites de control de interrupción definidos por el usuario
