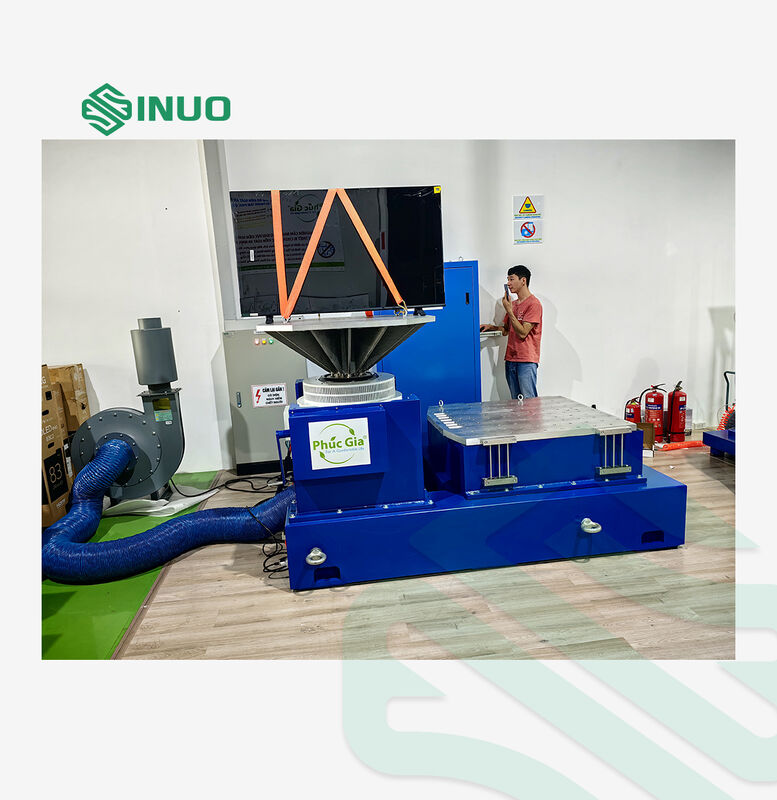

Sistema de pruebas de vibración de transporte con mesas verticales y horizontales

Proyecto

Instrucciones de configuración

Cuánto tiempo

1.

Cuerpo de la mesa de vibración

VG4000-100 generador de excitación electromagnética

1 SET

Dispositivo de control automático de centro para bobina móvil

1 SET

BL-4000 Ventilador de refrigeración (incluido el silenciador)

1 SET

VT60 Tabla de extensión vertical (600 × 600 mm)

1 SET

HB120 Filtro de aceite horizontal para el deslizamiento (1200×1200 mm)

1 SET

2.

Amplificador de potencia de conmutación digital

amplificador de potencia de conmutación digital LA-45KVA

1 SET

Sistema de protección por servo

1 SET

Fuente de alimentación de excitación

1 SET

3.

Control de vibración digital VCS-2

Control de vibración digital de dos canales

1 SET

Sensor de aceleración del sistema

2 PCS

Computadora de control

1 SET

4.

Accesorios

Cables de conexión/tubos de agua/tubos de aire

1 SET

Instrucciones de funcionamiento, informes de inspección, certificados, manuales de mantenimiento

1 SET

Herramientas accesorias (llave inglesa tipo T, llave inglesa hexagonal, destornillador, etc.)

1 SET

Control de software de instalación de CD/piezas de repuesto

1 SET

Parámetros del generador de excitación electromagnética VG4000-100

Fuerza de excitación sinusoidal máxima

Punto máximo de 4000 kg.f (40KN)

La máxima fuerza de excitación aleatoria

Se aplicarán los siguientes requisitos:

Fuerza máxima de excitación por impacto

La velocidad máxima máxima de 8000Kg.f (80KN)

Rango de frecuencia

1 ¢ 2700 Hz

desplazamiento máximo

100 mm p-p

Velocidad máxima

2 m/s

Aceleración máxima

100G (980 m/s)²)

Relación entre carga máxima y aceleración: F=M.A.

5G ((49m/s)²)

10G ((98m/s)²)

20G ((196m/s)²)

30G ((294m/s)²)

760 kg de peso

360 kg

- 160 kg

93 kg

Frecuencia de resonancia de primer orden:

2500 Hz ± 5 por ciento

Carga máxima:

800 kg de peso

Frecuencia de aislamiento de las vibraciones:

2.5 Hz

Diámetro de la bobina móvil:

F420 mm

Peso de la bobina móvil:

40 kg de peso

Fugas de flujo

< 10 gauss

Momento excéntrico permitido

> 500 N.m.

Tamaño del equipo

1400 mm × 1300 mm × 1240 mm (sin incluir la tabla de expansión vertical)

Peso del equipo

3600 kg

amplificador de potencia de conmutación digital LA-45

Potencia de salida

45 KVA

Válvula de salida

110 Vrms

Corriente de salida

400 brazos

El SNR

≥ 70 dB

Tamaño del amplificador

Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.

Sistema de protección por servo

Función

Temperatura, presión del viento, sobre desplazamiento, sobre tensión, sobre corriente, bajo voltaje de entrada, falla externa, fuente de alimentación de control, falla lógica, pérdida de fase de entrada

Control de vibración digital VCSusb-2

Configuración del hardware

2 canales de entrada simultáneos, 1 canal de salida

Módulo de función de control

Sine, aleatorio, choque típico

Computadora de control

Computadora de marca original con monitor LCD

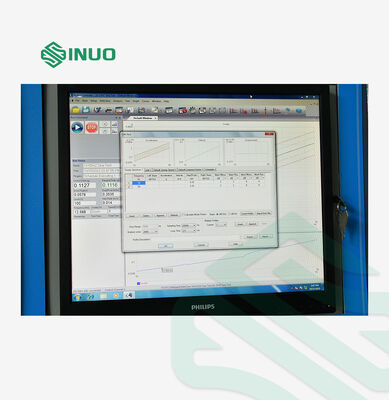

El software

Se puede realizar el funcionamiento chino / inglés, análisis de dominio de tiempo y dominio de frecuencia, fuente de señal, análisis de barrido de frecuencia senoidal, etc. Puede generar automáticamente informes de prueba WORD, mostrar,el almacén, establecer los parámetros de ensayo y analizar las funciones de las señales y los datos.

Acelerador del sistema

Rango de frecuencia: 1 ∼12000 Hz

Sensibilidad: 30 PC/g

Rango de temperatura: -24 a 250 °C

VT60 tabla de extensión vertical

El material

De aleación de magnesio, endurecida en la superficie

Tamaño de la mesa

Las medidas de seguridad se aplicarán a las medidas de seguridad.

Agujero fijo

M8 distribución rectangular 100mm*100mm manguera de tornillo de acero inoxidable, duradera y resistente al desgaste

Frecuencia de uso límite superior

Sin 2000 Hz, aleatorio 2000 Hz

Peso

Alrededor de 60 kg.

HB120 Tabla de deslizamiento horizontal con película de aceite

El material

De aleación de magnesio, endurecida en la superficie

Tamaño de la mesa

Las medidas de las partidas 1 y 2 se aplicarán a las partidas 2 y 3.

Agujero fijo

Distribución rectangular M12 100mm*100mm manguera de tornillo de acero inoxidable, duradera y resistente al desgaste

Frecuencia de uso límite superior

Sinus 500 Hz, aleatorio 2000 Hz

Peso

Alrededor de 170 kg.

Ventilador de refrigeración BL-5000

Potencia del ventilador:

15 kW

Flujo del ventilador:

1.2m³/s

Presión del ventilador:

6.5kpa

Requisitos eléctricos

Fuente de alimentación

AC de 3 fases 380V/50Hz 65 KW

Aire comprimido

0.6Mpa

Resistencia del suelo

≤ 4Ω
