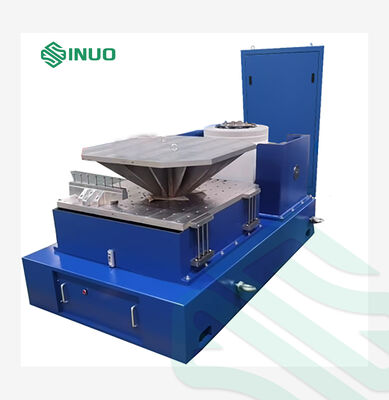

Sistema de ensayo de vibración de alto rendimiento para la electrónica automotriz y aeroespacial

Sistema de ensayo de vibración de alto rendimiento para la electrónica automotriz y aeroespacial

Nombre De La Marca:	Sinuo
Número De Modelo:	SN553- EV310HG60VT60VCSusb-2
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

fuerza sinusoidal:

1000kg.f

Max. Velocidad:

1.8 m/s

Carga útil:

300 kilos

Diámetro de la armadura:

Ф240 milímetro

Max. Desplazamiento:

76 mm págs.

Max. Aceleración:

82G (800m/s2)

Detalles de empaquetado:

Caja de la madera contrachapada

Capacidad de la fuente:

5 juegos/mes

Resaltar:

Carga electrónica regenerador de la C.C. RS485

Carga electrónica regenerador de la C.C. del CV

Carga electrónica regenerador de la rectificación de PWM

Descripción del producto

Sistema de ensayo de vibración de alto rendimiento para la electrónica automotriz y aeroespacial

Este avanzado sistema de pruebas de vibración simula condiciones ambientales reales para validar la durabilidad y fiabilidad de los componentes electrónicos utilizados en aplicaciones automotrices y aeroespaciales.

Aplicaciones del producto

Las pruebas de vibración implican componentes o dispositivos excitantes para evaluar su rendimiento en condiciones ambientales reales.Nuestros sistemas están diseñados para una amplia gama de productos industriales incluyendo placas de circuito, aviones, barcos, cohetes, misiles, automóviles y electrodomésticos.

Sinuo proporciona soluciones integrales de excitación y pruebas que validan la calidad del producto de acuerdo con estándares nacionales e internacionales, incluidos GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,y ASTM.

Metodología de ensayo de vibración

Parámetros de configuración de ensayo:

Condiciones de ensayo definidas por el cliente
Tipos de ensayo: barrido sinusoidal y vibración aleatoria
Rango de respuesta de frecuencia: 2-5000 Hz
La fórmula de cálculo es la siguiente: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF2

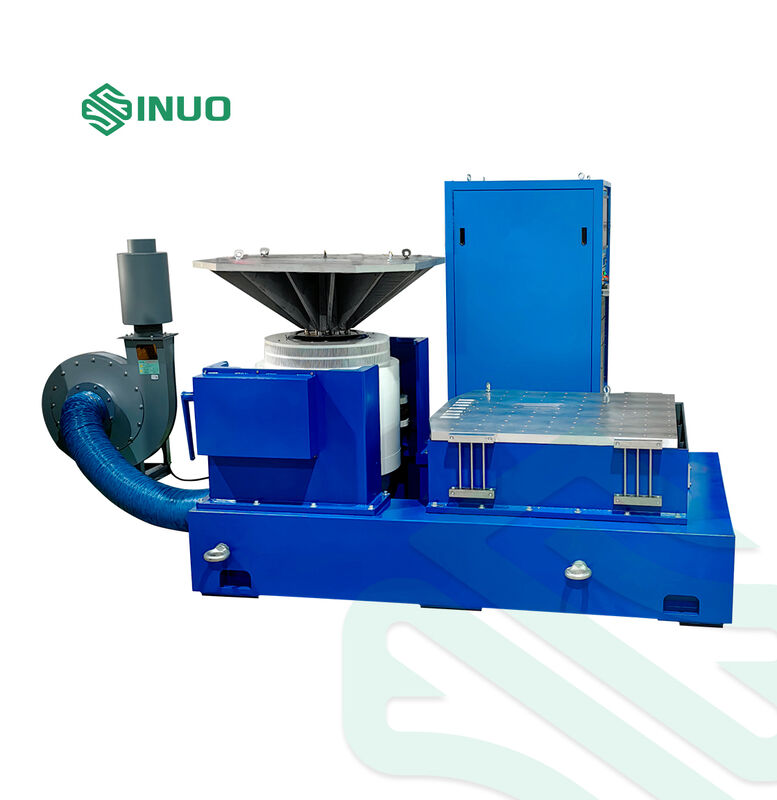

Diagrama principal del equipo

VG1000-76 Parámetros técnicos del generador de excitación electromagnética

Fuerza de excitación sinusoidal máxima	Pico de 1000 kg.f
La máxima fuerza de excitación aleatoria	Se aplicarán las siguientes medidas:
Fuerza máxima de excitación por impacto	Pico de 2000 kg.f
Rango de frecuencia	1 a 2 900 Hz
Deslocamiento máximo	76 mm p-p
Velocidad máxima	1.8 m/s
Aceleración máxima	Se aplicarán las siguientes medidas:
Frecuencia de resonancia de primer orden	3200 Hz ± 5 por ciento
Carga útil M1+M2	300 kg de peso
Frecuencia de aislamiento de las vibraciones	2.5 Hz
Diámetro de la bobina móvil	F240 mm
Peso de la bobina móvil	14 kg
Momento excéntrico nominal	350 N.M
El tornillo en la mesa.	16 × M10
Fugas de flujo	< 10 gauss
Momento excéntrico permitido	Las demás:
Tamaño del equipo	945 mm × 720 mm × 784 mm
Peso del equipo	1 000 kg

La relación de carga máxima y aceleración (seno):

Aceleración	Carga máxima
5G	- ¿Qué es eso?
10G	88 KG
20G	38 KG
30G	21 KG

Plataforma deslizante horizontal

El diseño del deslizamiento horizontal presenta una alta capacidad de momento de vuelco y una restricción lateral.proporciona límites de momento dinámico excepcionales manteniendo las características óptimas de amortiguación de la película de aceite de guíaEl conjunto de la mesa de deslizamiento horizontal incluye placa de deslizamiento, cabeza de conexión, losa de granito natural, base horizontal de la mesa de deslizamiento y fuente de aceite independiente.

Características del sistema

Alto rendimiento y fiabilidad

El control de circuito cerrado a través de un procesador DSP con circuito de control independiente del PC garantiza la capacidad de respuesta del sistema en tiempo real y una alta eficiencia.garantía de fiabilidad y precisiónTodos los canales de entrada cuentan con ADC de resolución de 24 bits, diseño de hardware de bajo ruido y filtros analógicos / digitales antialiasing incorporados.

Funcionamiento fácil de usar

Software de aplicación basado en Windows con un funcionamiento intuitivo y funciones auxiliares completas.Configuración extensa de los parámetros de ensayo con USB2Interfaz.0 para una integración informática sin problemas.

Funcionalidad potente y flexible

Plataforma avanzada de control de vibraciones capaz de manejar múltiples tareas complejas.El diseño modular permite la configuración de diferentes componentes de hardware y software para satisfacer diversos requisitos de prueba y análisis en la misma plataforma de hardware.

Seguridad de ensayo integral

El control de la señal a pequeña escala permite una vista previa de la vibración del sistema para la evaluación del nivel de ruido y el análisis de la función de transferencia.objetos de ensayoCon una llave de terminación de emergencia para el apagado inmediato en caso de anomalías.

Informes de ensayos automatizados

Generación de informes de prueba en formato Word o PDF con un solo clic.Curvas de dominio de tiempo y de dominio de frecuencia. Apoya la impresión directa, la vista previa y la distribución en línea con formatos de informe personalizables.
