Sistema de pruebas de vibración de alta capacidad con agitador electrodinámico integrado

Sistema de pruebas de vibración de alta capacidad con agitador electrodinámico integrado

Nombre De La Marca:	Sinuo
Número De Modelo:	SN553-EV222HG80VT80
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

fuerza sinusoidal:

2400Kg.f

Fuerza aleatoria:

2200 kg.f.

Choque Froce:

4400Kg.f

Max.Velocity:

2m/s

Aceleración máxima:

Se aplicarán las siguientes medidas:

Carga útil:

400 kilos

Detalles de empaquetado:

caja de madera contrachapada

Capacidad de la fuente:

5 juegos/mes

Resaltar:

Equipo de prueba eléctrico de la seguridad de WH AH

Equipo de prueba eléctrico de la seguridad de la exhibición del LCD

Analizador de la corriente continua de la CA RS232

Descripción del producto

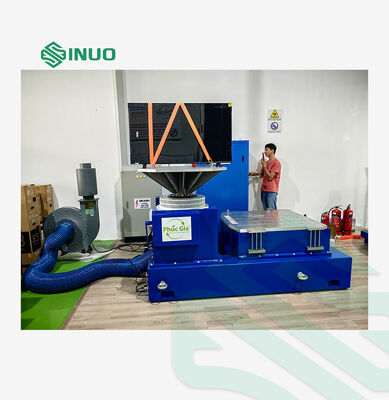

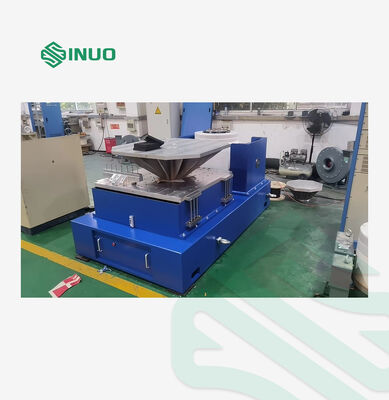

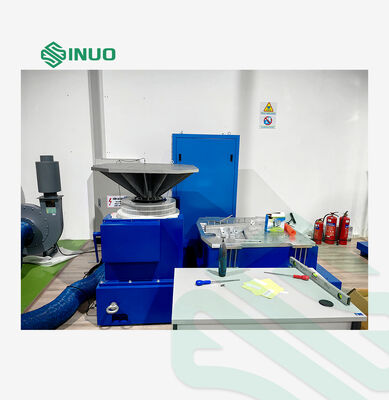

Sistema de pruebas de vibración de alta capacidad con agitador electrodinámico integrado

Aplicación del producto

Las pruebas de vibración implican excitar o impactar componentes y dispositivos para simular las condiciones ambientales del mundo real. Este sistema está diseñado para una amplia gama de aplicaciones industriales, incluyendo placas de circuito, aeronaves, barcos, cohetes, misiles, automóviles y electrodomésticos.

Sinuo proporciona soluciones integrales de excitación y pruebas que cumplen con las normas nacionales e internacionales, incluyendo GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC y ASTM.

Selección de la máquina de vibración y estructura del generador

Condiciones de prueba proporcionadas por el cliente
Tipos de prueba: Barrido sinusoidal; Aleatorio
Rango de respuesta de frecuencia: 2-5000Hz
Fórmula: A(g)=(2πf)²Dcm/980≒A=0.002DmmF² | D=A/0.002F² | F=M(kg)×A(g)

Configuración del equipo

Artículo	Configuración	Cant.
1)	Agitador de vibración
	Agitador A20S34 (incluye controlador de centrado neumático)	1 juego
	Soplador B752S (incluye silenciador y conducto)	1 juego
	Expansor de cabeza VT80CM	1 juego
	Mesa deslizante horizontal HG80M	1 juego
2)	Amplificador de potencia
	Amplificador de potencia LA20K (incluye fuente de alimentación de campo)	1 juego
3)	Controlador de vibración-Vcs-02 (Incluye hardware y software de programa de funciones de control CDS
	Acelerómetro (Incluye cable BNC-M5 de bajo ruido de 7 m de longitud)	2 juegos
	Ordenador (Incluye teclado, ratón y monitor)	0 juegos
4)	Documentación Manual de operación, lista de embalaje	1 juego
5)	Accesorios
	Herramientas de mantenimiento	1 juego
	Piezas de repuesto estándar

Especificación

Especificaciones del agitador
Pico sinusoidal (Pk)	2400Kg.f pico (24KN)
Aleatorio (RMS)	2200Kg.f rms (22KN) @ISO5344
Choque (Pk)	4400Kg.f pico (44KN) @6ms
Frecuencia utilizable	DC～3000Hz
Desplazamiento máximo (p-p)	51mm (2 pulgadas)
Velocidad máxima	2m/s
Aceleración máxima	Seno:100g (980 m/s2)；Aleatorio: 60g (588 m/s2)
Soporte de carga vertical	400 kg
Suspensión del cuerpo natural Frecuencia (Eje de empuje)	Menos de 2,5 Hz
Diámetro del inducido	Ф340 mm
Peso del inducido	Aproximadamente 24 kg
Resonancia fundamental Frecuencia (Mesa desnuda)	2.600 Hz (nom.) +/- 5%
Fijación de carga Puntos (Estándar)	21 inserciones de acero inoxidable M10
Densidad de flujo parásito	＜10gauss
Fuerza parcial admisible	500.N.M
Dimensiones del agitador	1190mmL×860mmD×1060mmH
Especificaciones del amplificador de potencia LA20K
Capacidad de salida nominal	22KVA
Relación señal/ruido	Mayor de 65 dB
Eficiencia del amplificador	Mayor de 90%
Dimensiones generales del amplificador	650mmL×920mmD×1780mmH

Características principales

1) Sistema de suspensión robusto y guiado de movimiento lineal, gran capacidad de carga, buenas funciones de guiado, alta estabilidad.
2) Bolsa de aire de centro de carga con alta rigidez estática y baja rigidez dinámica, gran capacidad de carga, rendimiento perfecto en la variación de amplitud.
3) Conmutación de potencia de clase D de alta eficiencia, corriente de pico de 3-sigma, bajo consumo de energía y mínima distorsión armónica.
4) Autodiagnóstico rápido con enclavamiento de seguridad, alta fiabilidad de seguridad
5) Dispositivo de aislamiento de impactos de bolsa de aire para plataforma de vibración sin necesidad de cimientos adicionales, reproducción perfecta de la onda vibracional y reducción de la transmisión de vibraciones
6) Plataformas de expansión horizontal y vertical para diferentes aplicaciones
7) Funcionamiento sencillo del controlador
