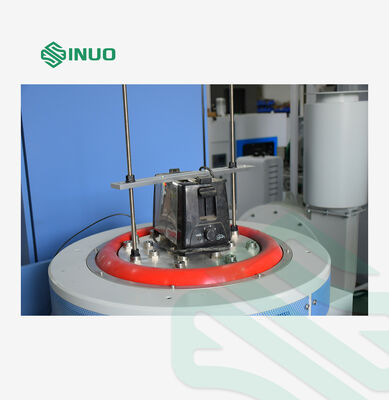

Máquina de vibración de alto rendimiento: Capacidad de carga de 1200 kg, carrera de 76 mm

Máquina de vibración de alto rendimiento: Capacidad de carga de 1200 kg, carrera de 76 mm

Nombre De La Marca:	Sinuo
Número De Modelo:	SN553-EVW390HB120VCS-4
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

fuerza sinusoidal:

9000Kg.f

Fuerza aleatoria:

9000Kg.f

Choque Froce:

18000Kg.f

Carga útil:

1200 kg

Max. Desplazamiento:

76 mm págs.

Max. Aceleración:

120 g

Detalles de empaquetado:

caja de madera contrachapada

Capacidad de la fuente:

5 juegos/mes

Resaltar:

equipo de prueba de la batería de litio 1000V

Equipo de prueba de la batería de litio de EVSE

Probador eléctrico de la seguridad del pulso del aislamiento

Descripción del producto

Máquina de vibración de alto rendimiento: 1200 kg de capacidad de carga, 76 mm de carrera

La serie de mesas vibratorias enfriadas con agua ofrece un rendimiento excepcional con un gran empuje, una gran capacidad de carga, una alta eficiencia de enfriamiento y un desplazamiento máximo de 76 mm.Diseñados para cumplir con los requisitos rigurosos de ensayo de vibración para grandes conjuntos electrónicos, dispositivos de automatización, componentes aeroespaciales, satélites artificiales y sistemas militares.

Con sistemas de trunnion especialmente diseñados y un soporte adecuado para los cimientos, el sistema opera desde frecuencias bajas a partir de 1 Hz o CC, y puede realizar pruebas de vibración sinusoidal y aleatoria.

Aplicaciones del producto

Las pruebas de vibración simulan condiciones ambientales reales excitando componentes y dispositivos para evaluar su rendimiento y durabilidad.Las aplicaciones abarcan todos los sectores industriales, incluidas las placas de circuito, aviones, barcos, cohetes, misiles, automóviles y electrodomésticos.

Laberton ofrece soluciones integrales de excitación y ensayo, asegurando el cumplimiento de la calidad del producto con las normas nacionales e internacionales, incluidas GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,y ASTM.

Selección y especificaciones de la máquina de vibración

Criterios de selección

Condiciones de ensayo proporcionadas por el cliente
Tipos de ensayo: barrido sinusoidal, aleatorio, choque clásico
Rango de respuesta de frecuencia: 1-2700 Hz
Formula: A (g) = 2πf2Dcm/980 A = 0,002DmmF2
D=A/0.002F2 F=M(kg) × A(g)

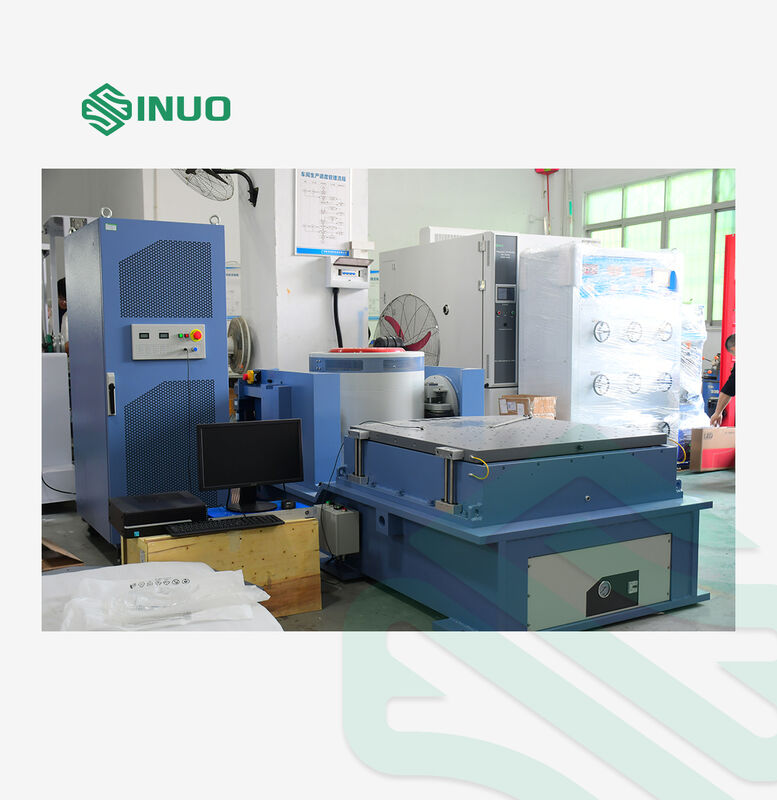

Configuración del equipo

Proyecto	Detalles de la configuración	Cantidad
1Cuerpo de la mesa de vibración	E90T45 generador de excitación electromagnética Dispositivo de control automático de centro para bobina móvil En el caso de las instalaciones de refrigeración de agua de WCU-2 VT120 Tabla de extensión vertical HB120 Tabla de deslizamiento horizontal con película de aceite Mecanismo de dirección eléctrico	1 SET
2Amplificador de potencia de conmutación digital	Amplificador de potencia de conmutación digital LA-100KVA Sistema de protección por servo Fuente de alimentación de excitación	1 SET
3Control de vibración digital VCS-4	Control de vibración digital de 4 canales Sensor de aceleración del sistema Computadora de control	1 SET
4Accesorios	Cables de conexión/tubos de agua/tubos de aire Instrucciones de funcionamiento, informes de inspección, certificados, manuales de mantenimiento Herramientas accesorias (llave inglesa tipo T, llave inglesa hexagonal, destornillador, etc.) Control de software de instalación de CD/piezas de repuesto	1 SET

Parámetros técnicos

E90T45 Generador de excitación electromagnética

Fuerza de excitación sinusoidal máxima	9000Kg.f pico
La máxima fuerza de excitación aleatoria	9 000 kg.f rms
Fuerza máxima de excitación por impacto	18000Kg.f pico
Rango de frecuencia	1 ¢ 2700 Hz
Deslocamiento máximo	76 mm p-p
Velocidad máxima	2 m/s
Aceleración máxima	120 G (1176 m/s2)
Relación entre carga máxima y aceleración: F=M.A.
5G (49 m/s2)	2295 kg
10G (98 m/s2)	1095 kg de peso
20G (196 m/s2)	495 kg de peso
30 G (294 m/s2)	295 kg de peso
Frecuencia de resonancia de primer orden	2200 Hz ± 5 por ciento
Carga máxima	Por ejemplo:
Frecuencia de aislamiento de las vibraciones	3 Hz
Diámetro de la bobina móvil	F450 mm
Peso de la bobina móvil	90 kg de peso
Fugas de flujo	< 10 gauss
Momento excéntrico permitido	> 1000 N.m.
Tamaño del equipo	1700 mm × 1360 mm × 1540 mm (sin incluir la tabla de expansión vertical)
Peso del equipo	5900 kg

Amplificador de potencia de conmutación digital LA-100

Potencia de salida	El valor de las emisiones
Válvula de salida	110 Vrms
Corriente de salida	1000 brazos
El SNR	≥ 65 dB
Tamaño del amplificador	El número de unidades de producción es el siguiente:
Peso del amplificador	3700 kg

Sistema de protección por servo

Protección integral que incluye: sobrevolución de la red eléctrica, subvolución de la red eléctrica, falla lógica, protección del módulo de potencia, temperatura del módulo de potencia, sobrecorriente de salida, sobrevolución de salida,suministro de energía de accionamiento, desplazamiento de la plataforma, temperatura de la plataforma y circuitos de bloqueo externos.

Control de vibración digital VCS-4

Configuración del hardware	4 canales de entrada simultáneos, 1 canal de salida
Módulo de función de control	Sine, aleatorio, choque típico, búsqueda de resonancia y permanecer
Computadora de control	Computadora de marca original con monitor LCD
El software	Operación chino/inglés, análisis del dominio de tiempo y del dominio de frecuencia, fuente de señal, análisis de barrido de frecuencia senoidal.Genera automáticamente informes de pruebas WORD con capacidades completas de análisis de señales y datos.
Acelerador del sistema	Rango de frecuencia: 1-12000Hz, sensibilidad: 50mv/g, rango de temperatura: -24 - 250°C

VT120 Tabla de extensión vertical

El material	De aleación de magnesio, endurecida en la superficie
Tamaño de la mesa	Las medidas de las partidas 1 y 2 se aplicarán a las partidas 2 y 3.
Agujero fijo	M12 distribución rectangular con manguera de tornillo de acero inoxidable de 100 mm × 100 mm
Frecuencia de uso límite superior	Sinus 500 Hz, aleatorio 1500 Hz
Peso	Aproximadamente 165Kg

HB120 Tabla de deslizamiento de película de aceite horizontal

El material	De aleación de magnesio, endurecida en la superficie
Tamaño de la mesa	Las medidas de las partidas 1 y 2 se aplicarán a las partidas 2 y 3.
Agujero fijo	M12 distribución rectangular con manguera de tornillo de acero inoxidable de 100 mm × 100 mm
Frecuencia de uso límite superior	Sin 2000 Hz, aleatorio 2000 Hz
Peso	170 kg (sin conector)

Unidad de refrigeración por agua WCU

Capacidad de intercambio de calor	Torre de agua de refrigeración de 100 kW 15T
Flujo/presión del agua de circulación externa	200 L/min 0,25-0,4 Mpa
Necesidad de agua destilada	Dureza del agua 30 ppm, PH7-8, conductividad 1us/cm
Interfaz de las tuberías de agua de circulación externa	1-1/4" o DN32
Dimensiones (L × W × H)	Se trata de un sistema de control de velocidad.
Peso	380 kg

Requisitos eléctricos

Fuente de alimentación	3 fases y 5 cables 380V/50Hz 162 KW
Aire comprimido	0.6Mpa
Resistencia del suelo	≤ 4Ω
