IEC 62196 Sistema de ensayo de vibración electromagnética para componentes de vehículos eléctricos

IEC 62196 Sistema de ensayo de vibración electromagnética para componentes de vehículos eléctricos

Nombre De La Marca:	Sinuo
Número De Modelo:	SN553-EV440VT2012SMW-GP VCSusb-2
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Fuerza de excitación sinusoidal máxima:

Pico de 4000Kg.f

Fuerza excitante aleatoria máxima:

4 000 kg. por rms

Fuerza máxima de excitación de impacto:

8000Kg.f pico

Dislocación máxima:

100 mm p-p

Velocidad máxima:

2.0m/s

Aceleración máxima:

Se aplicará el procedimiento siguiente:

Rango de frecuencia:

1 ‰ 3000 Hz

Carga útil:

1000 kilogramos

Detalles de empaquetado:

caja de madera contrachapada

Capacidad de la fuente:

5 juegos/mes

Resaltar:

Equipo de prueba eléctrico de la seguridad de DC Hipot

Equipo de prueba eléctrico de la seguridad RS232

Equipo de prueba del ev de DC 6000V

Descripción del producto

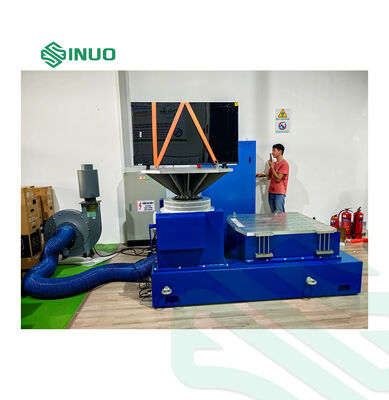

IEC 62196 Sistema de ensayo de vibración electromagnética para componentes de vehículos eléctricos

Las pruebas de vibración someten los componentes y dispositivos a tensiones simuladas para evaluar su respuesta a las condiciones del mundo real.Este proceso esencial garantiza la durabilidad y fiabilidad del producto en diversas industrias, incluida la aeroespacial, automotriz y electrónica de consumo.

Sinuo proporciona soluciones de pruebas de vibración personalizadas que exceden los estándares básicos de cumplimiento (incluidos GB, GJB, UL, IEC, ASTM, y más).ofrecer capacidades de ensayo precisas para acelerar el tiempo de comercialización, mejorar la calidad de los productos y establecer una fiabilidad líder en la industria.

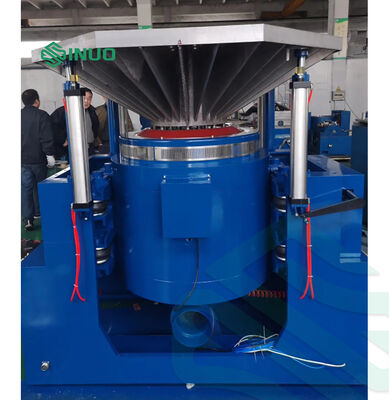

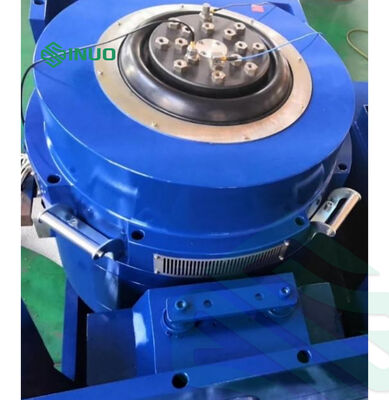

Diagrama de la estructura del generador de vibraciones

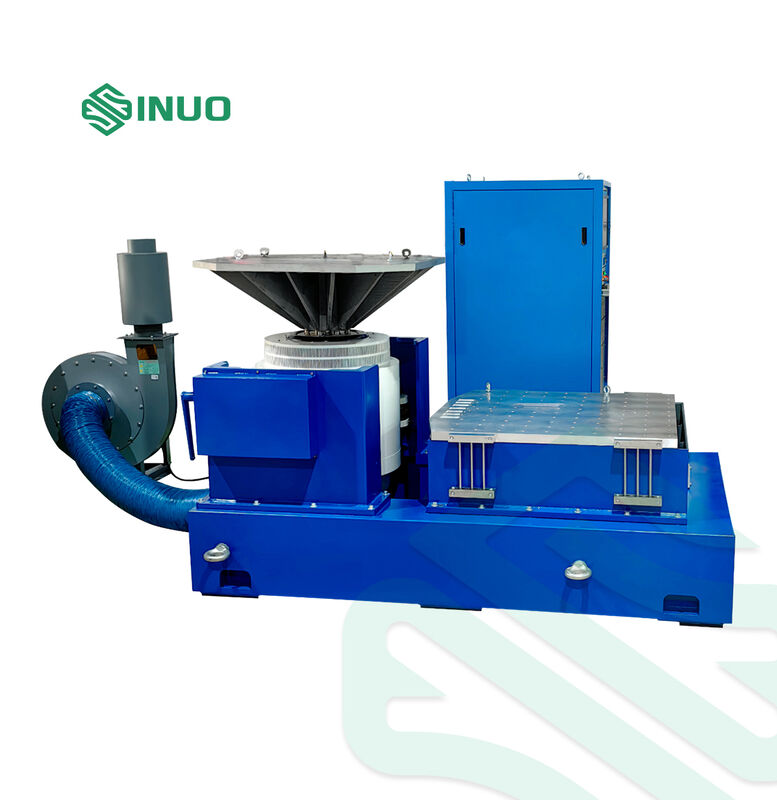

Diagrama principal del equipo

Parámetros técnicos del equipo

Parámetros del generador de excitación electromagnética

Parámetro	Especificación
Fuerza de excitación sinusoidal máxima	Pico de 4000Kg.f
La máxima fuerza de excitación aleatoria	4 000 kg. por rms
Fuerza máxima de excitación por impacto	8000Kg.f pico
Rango de frecuencia	1 ‰ 3000 Hz
Deslocamiento máximo	100 mm p-p
Velocidad máxima	2.0 m/s
Aceleración máxima	Se aplicarán las siguientes medidas:
Frecuencia de resonancia de primer orden	2500 Hz ± 5 por ciento
Carga útil	1 000 kg
Frecuencia de aislamiento de las vibraciones	2.5 Hz
Diámetro de la bobina móvil	F440 mm
Peso de la bobina móvil	60 kg de peso
Fugas de flujo	< 10 gauss
Momento excéntrico permitido	> 500 N.m.
Tamaño del equipo	Las demás máquinas y aparatos para la fabricación de equipos o aparatos
Peso del equipo	2800Kg

Amplificador de potencia de conmutación digital

Parámetro	Especificación
Potencia de salida	50 KVA
Válvula de salida	110 Vrms
Corriente de salida	500 brazos
El SNR	≥ 70 dB
Tamaño del amplificador	Las medidas siguientes se aplicarán a los vehículos de motor:

Sistema de protección por servo

Temperatura, presión del viento, sobre desplazamiento, sobre tensión, sobre corriente, bajo voltaje de entrada, falla externa, fuente de alimentación de control, falla lógica, pérdida de fase de entrada

Controlador de vibración digital

Componente	Especificación
Configuración del hardware	2 canales de entrada simultáneos, 1 canal de salida
Módulo de función de control	Sine, aleatorio, conmoción clásica
Computadora de control	Computadora de marca original con monitor LCD
El software	Función en inglés, análisis del dominio de tiempo y del dominio de frecuencia, fuente de señal, análisis de barrido de frecuencia senoidal, generación automática de informes de prueba WORD
Canal de entrada
Número de canales de entrada	2 canales de entrada simultáneos
Tipo de señal de entrada	Voltado/carga
Resistencia de entrada	>110 kΩ
Rango máximo de entrada de voltaje	± 10 V
Rango máximo de entrada de carga	±10000pcs
El SNR	>100 dB
El filtro	Filtro analógico de 160 dB/octava
Interfaz de entrada	Tres entradas opcionales: voltaje, ICP y carga
Ingreso máximo	±10VPEAK
Conversor analógico/digital (ADC)	una resolución de 24 bits, rango dinámico: 114 dB, frecuencia máxima de muestreo 192 kHz
Características del circuito	La interfaz de entrada tiene una fuente de corriente constante ICP incorporada y un amplificador de carga, con dos rangos de 10V/1V y acoplamiento AC/DC opcional, y un filtro analógico antialiasing.
Canal de salida
Número de canales de salida	1 canal de salida
Tipo de señal de salida	Señales de tensión
Impedancia de salida	¿Qué es esto?30Ω
Rango máximo de tensión de salida	± 10 V
Corriente de salida máxima	El valor de las emisiones
Precisión de la amplitud	2 mV
Distorsión armónica	Se aplican las siguientes medidas:
El filtro	Filtro analógico de 160 dB/octava
Compatibilidad de los canales	Amplitud 0,04 dB, fase ± 0.5
Conversor digital/analógico (DAC)	Resolución de 24 bits, rango dinámico: 120 dB, frecuencia máxima de muestreo 192 kHz
Características del circuito	Filtro analógico antialiasing; circuito de protección de salida
Tipo de ensayo	Control de las vibraciones aleatorias/control sinusoidal/control del choque típico

Sensor de aceleración LTE C04A07

Parámetro	Especificación
Rango de frecuencia	1-8000 Hz
Sensibilidad	30 mv/g
Rango de temperatura	-40 - 160 °C

Cuadro de extensión vertical

Parámetro	Especificación
El material	Leguras de magnesio, anodizadas con dureza de superficie
Tamaño de la mesa	Las medidas de seguridad se aplicarán en el caso de los vehículos eléctricos de las categorías M1 y M2.
Agujero fijo	M10 distribución rectangular 100mm*100mm manguera de tornillo de acero inoxidable
Frecuencia de uso límite superior	Sinus 100 Hz, aleatorio 200 Hz
Peso	Alrededor de 340KG

Ventilador de refrigeración (incluido el silenciador)

Parámetro	Especificación
Potencia del ventilador	15 kW
Flujo del ventilador	81.6m3/s
Presión del ventilador	0.075 kgf/cm2

Requisitos eléctricos

Parámetro	Especificación
Fuente de alimentación	3 fases 5 cables 380V/50Hz 75 KVA
Aire comprimido	0.6Mpa
Resistencia del suelo	≤ 4Ω

Características del sistema

Alto rendimiento y fiabilidad:El control de circuito cerrado a través del procesador DSP garantiza una respuesta en tiempo real y una alta precisión.ADC de resolución de 24 bits con diseño de hardware de bajo ruido y filtros antialiasing incorporados garantizan la precisión del análisis.
Operación fácil:El software de aplicación basado en Windows con asistente automático y generación de informes de prueba simplifica las tareas de prueba repetitivas.
Funciones poderosas y flexibilidad:El diseño modular permite la configuración de diferentes hardware y software para cumplir con diversos requisitos de prueba.
Seguridad del ensayo:La vista previa de control de señal a pequeña escala, las múltiples comprobaciones de seguridad y los ajustes de bloqueo garantizan la máxima protección para los probadores, los objetos de prueba y el equipo.
Generación del informe de ensayo:Generación de informes de prueba de Word o PDF con un solo clic, incluidas las funciones de control, parámetros, curvas de espectro y datos de análisis.

Parámetros técnicos del controlador de vibración digital

Canal de entrada

Parámetro	Especificación
Número de canales de entrada	2 canales de entrada simultáneos
Tipo de señal de entrada	Voltado/carga
Resistencia de entrada	> 110 kΩ
Rango máximo de entrada de voltaje	± 10 V
Rango máximo de entrada de carga	±10000pcs
El SNR	> 100 dB
El filtro	Filtro analógico de 160 dB/octava
Interfaz de entrada	Tres entradas opcionales: voltaje, ICP y carga
Ingreso máximo	±10VPEAK
Conversor analógico/digital (ADC)	Resolución de 24 bits, rango dinámico: 114 dB, frecuencia máxima de muestreo 192 kHz

Canal de salida

Parámetro	Especificación
Número de canales de salida	1 canal de salida
Tipo de señal de salida	Señales de tensión
Impedancia de salida	< 30Ω
Rango máximo de tensión de salida	± 10 V
Corriente de salida máxima	El valor de las emisiones
Precisión de la amplitud	2 mV
Distorsión armónica	Se aplican las siguientes medidas:
El filtro	Filtro analógico de 160 dB/octava
Compatibilidad de los canales	Amplitud 0,04 dB, fase ± 0.5
Conversor digital/analógico (DAC)	Resolución de 24 bits, rango dinámico: 120 dB, frecuencia máxima de muestreo 192 kHz
Tipo de ensayo	Control de las vibraciones aleatorias/control sinusoidal/control del choque típico
