Máquina de prueba de vibración IEC62133 con 5000 kg de fuerza senoidal para pruebas de baterías

Máquina de prueba de vibración IEC62133 con 5000 kg de fuerza senoidal para pruebas de baterías

Nombre De La Marca:	Sinuo
Número De Modelo:	SN553-EV250H80VT80VCS-2
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Fuerza sinusoidal nominal:

49KN

Fuerza aleatoria:

49KN

Max Exiting Force:

5 000 kg.f.

Max. Aceleración:

Se aplicará el procedimiento siguiente:

Max. Velocidad:

2.0m/s

Max. Desplazamiento:

51 mm p-p

Detalles de empaquetado:

Caja de la madera contrachapada

Capacidad de la fuente:

5 juegos/mes

Resaltar:

Equipo de prueba eléctrico de la seguridad de la igualación

Equipo de prueba eléctrico de la seguridad del IEC 61851

Analizador eléctrico de la seguridad del LCD

Descripción del producto

Máquina de prueba de vibración IEC62133 con fuerza sinusoidal de 5000 kg para pruebas de baterías

Este sistema de prueba de vibración profesional está diseñado específicamente para pruebas de baterías de acuerdo con los estándares IEC62133 y cuenta con una poderosa capacidad de fuerza sinusoidal de 5000 kg para una validación integral del producto.

Aplicaciones de productos

Las pruebas de vibración simulan condiciones ambientales del mundo real excitando componentes y dispositivos para evaluar su rendimiento y durabilidad. Este sistema es ampliamente aplicable en sectores industriales que incluyen placas de circuitos, aviones, barcos, cohetes, misiles, automóviles y electrodomésticos.

Sinuo proporciona soluciones completas de excitación y prueba que validan la calidad del producto de acuerdo con estándares internacionales que incluyen GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC y ASTM.

Este sistema de vibración cumple con los requisitos de ONU 38.3 cláusula 4.3 prueba T.3, IEC 62133-1:2017 cláusula 7.2.2 e IEC 62133-2:2017 cláusula 7.3.8.1.

Selección y especificaciones de la máquina vibratoria

Condiciones de prueba personalizadas según los requisitos del cliente.
Tipos de prueba: Barrido sinusoidal, Aleatorio, Choque clásico
Rango de respuesta de frecuencia: 1-2700Hz
Fórmula de selección: A(g)=(2πf)²Dcm/980≒A=0.002DmmF², D=A/0.002F², F=M(kg)×A(g)

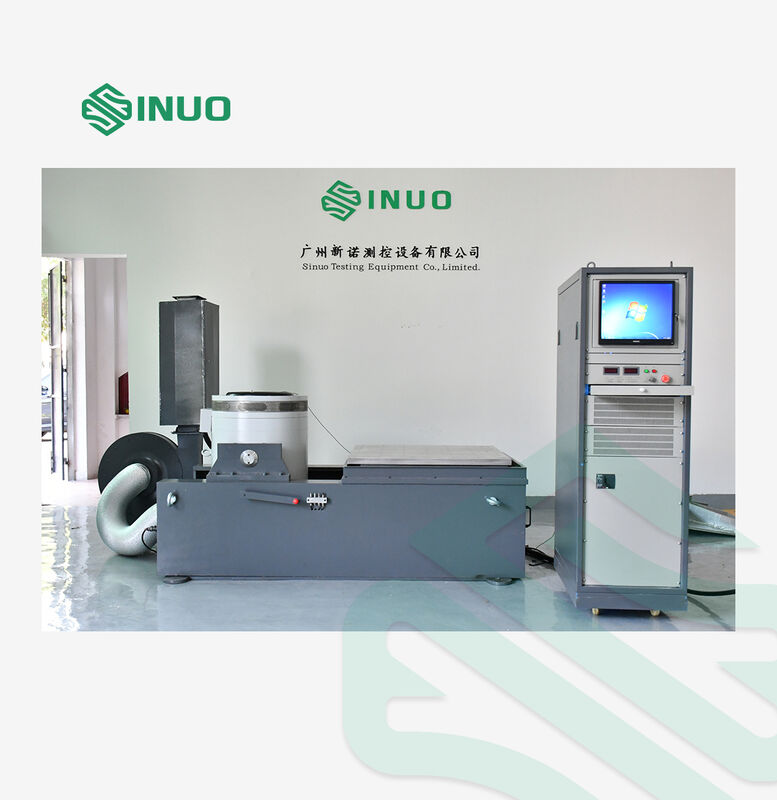

Diagrama principal del equipo

Diagrama de instalación

Configuración del equipo

Componente	Configuración	Cantidad
Cuerpo de la mesa vibratoria	Generador de excitación electromagnética A60S44	1 JUEGO
Dispositivo de control de centrado automático	Sistema de centrado de bobina móvil.	1 JUEGO

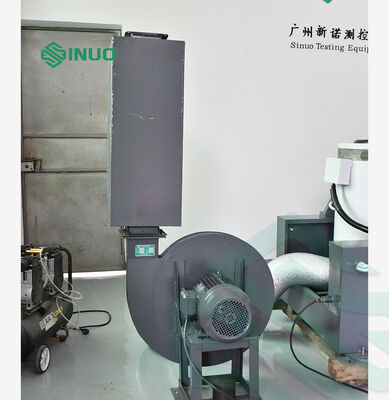

Sistema de refrigeración	B152S Ventilador de refrigeración (incluido silenciador)	1 JUEGO
Mesa extensible vertical	Mesa extensible vertical VT80 800×800mm	1 JUEGO
diapositiva horizontal	Diapositiva de película de aceite horizontal HG80 800×800mm	1 JUEGO
amplificador de potencia	Amplificador de potencia de conmutación digital LA50K	1 JUEGO
Sistema de protección	Sistema de servoprotección	1 JUEGO
Fuente de alimentación	Fuente de alimentación de excitación	1 JUEGO
Controlador de vibración	Controlador de vibración digital VCS-2 (2 canales)	1 JUEGO
Sensores	Sensor de aceleración del sistema	2 piezas

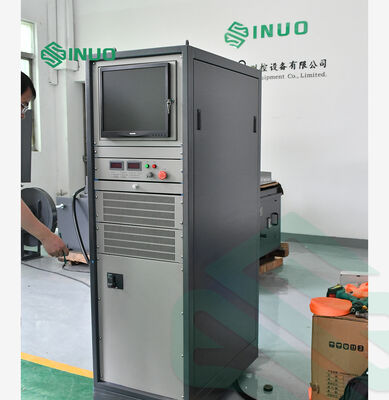

sistema informático	Computadora de control con monitor LCD	1 JUEGO
Accesorios	Cables de conexión, conductos de aire, instrucciones de funcionamiento, herramientas, CD de software	1 JUEGO

Parámetros técnicos

Generador de excitación electromagnética A60S44

Fuerza de excitación sinusoidal máxima	5000Kg.f pico (49KN)
Fuerza excitante aleatoria máxima	5000Kg.f r.ms (49KN)
Fuerza máxima de excitación del impacto	10000Kg.f pico (98KN)
Rango de frecuencia	1-2700Hz
Desplazamiento máximo	51 mm páginas
Velocidad máxima	2,0 m/s
Aceleración máxima	100G (980 m/s²)
Frecuencia resonante de primer orden	2500Hz±5%
Carga útil	1000 kilogramos
Diámetro de la bobina móvil	Φ440mm
Peso del equipo	4800 kilogramos

Amplificador de potencia de conmutación digital LA50K

Potencia de salida	50KVA
voltaje de salida	110 Vrms
Corriente de salida	550 brazos
Eficiencia de conversión	>90%

Controlador de vibración digital VCS-2

Canales de entrada	2 canales de entrada simultáneos
Funciones de control	Choque sinusoidal, aleatorio y clásico.
resolución del CAD	24 bits
Canales de salida	1 canal de salida

Requisitos eléctricos

Fuente de alimentación	AC3 fase 380V/50Hz, 95KVA
aire comprimido	0,6 MPa
Resistencia a tierra	≤4Ω

Componentes clave del sistema

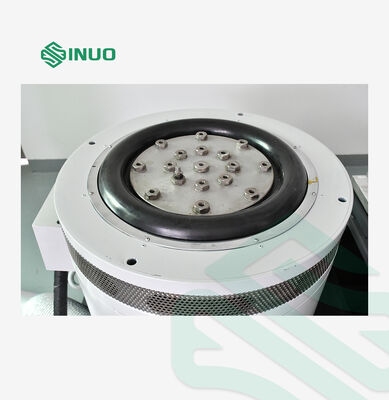

Cuerpo de la mesa vibratoria

Bobinas móviles fundidas y mecanizadas manualmente con guía axial de doble rodamiento.
Estructura de circuito magnético doble con fuga de bajo flujo y campo magnético uniforme
Tratamiento de fosfatación avanzado y pintura automotriz para mayor durabilidad.
Sistema de enfriamiento mejorado con diseño de conducto de aire en forma de panal

Amplificador de potencia de conmutación digital LA

Tecnología IGBT confiable con alta estabilidad
Cumple con los estándares "CE" de la UE
Alta relación señal-ruido con multiplicación de frecuencia sinusoidal PWM
Tecnología electrónica automática para compartir corriente.

Sistema de servoprotección

Protección integral que incluye sobretensión de la red eléctrica, subtensión, pérdida de fase, fallas lógicas, sobretemperatura, sobrecorriente de salida y sobredesplazamiento de la plataforma.

Plataforma de expansión vertical

Construcción de aleación de magnesio con análisis de frecuencia modal, disponible en configuraciones cuadradas, redondas o personalizadas.

Sistema de centrado automático fotoeléctrico

Mantiene el equilibrio de la bobina móvil durante las operaciones de carga y descarga.

Diapositiva horizontal

Restricción de alto momento de vuelco con características de amortiguación de película de aceite para un funcionamiento estable.

Características del controlador de vibración digital

Alto rendimiento y confiabilidad con procesador DSP de punto flotante de 32 bits
Software fácil de usar basado en Windows con funciones de asistente automático
Diseño modular para una configuración flexible
Funciones de seguridad integrales y opciones de terminación de pruebas
Generación automática de informes de prueba en formato Word o PDF.

Parámetros técnicos del controlador

Parámetro	Especificación
Canales de entrada	2 canales de entrada simultáneos
resolución del CAD	24 bits
rango dinámico	>100dB
Canales de salida	1 canal de salida
Rango de salida	±10V

Funciones de control

Control aleatorio:Señales aleatorias gaussianas con ecualización de función de transferencia, rango de frecuencia 0-4800 Hz (ampliable a 18750 Hz)

Control seno:Señales sinusoidales y de barrido sinusoidal de alta calidad con distorsión armónica <-100 dB, rango de frecuencia 1 Hz-5000 Hz

Choque clásico:Admite formas de onda de media onda sinusoidal, onda de campana, onda rectangular, onda trapezoidal y diente de sierra que cumplen con los estándares MIL-STD-810 e ISO.
