Sistema de pruebas de vibración ASTM D4728 para la durabilidad de contenedores de envío

Sistema de pruebas de vibración ASTM D4728 para la durabilidad de contenedores de envío

Nombre De La Marca:	Sinuo
Número De Modelo:	SN553-EV211HG80VT80VCS-2
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Software:

seno, aleatorio, choque

Tabla del resbalón:

aleación de aluminio

Max. Desplazamiento:

51 mm p-p

Max. Fuerza:

1100kg

Max. Aceleración:

100g

Máx. Carga:

300 kilos

Detalles de empaquetado:

Caja de la madera contrachapada

Capacidad de la fuente:

5 juegos/mes

Resaltar:

equipo de prueba eléctrico de la seguridad 110W

OBC descargan el equipo de prueba eléctrico de la seguridad

OBC descargan el analizador eléctrico de la seguridad

Descripción del producto

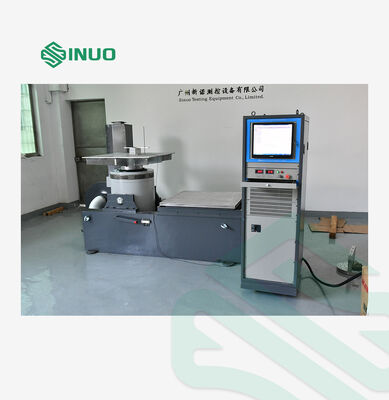

Sistema de prueba de vibraciones ASTM D4728 para durabilidad del contenedor

Descripción general del producto

El sistema de prueba de vibración ASTM D4728 está diseñado para pruebas integrales de durabilidad de contenedores de envío, simulando condiciones ambientales del mundo real para validar la calidad y el rendimiento del producto.

Aplicaciones

Las pruebas de vibración evalúan cómo reaccionan los componentes y dispositivos en condiciones ambientales reales aplicando excitación o choque controlado. Las aplicaciones abarcan varios sectores industriales, incluidos:

Placas de circuitos y componentes electrónicos.
Aeronaves, barcos y sistemas aeroespaciales.
Componentes y vehículos de automoción.
Electrodomésticos y productos de consumo.
Cohetes, misiles y equipos de defensa.

Sinuo proporciona soluciones completas de excitación y prueba que cumplen con los estándares nacionales e internacionales, incluidos UN38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC y ASTM.

Especificaciones técnicas

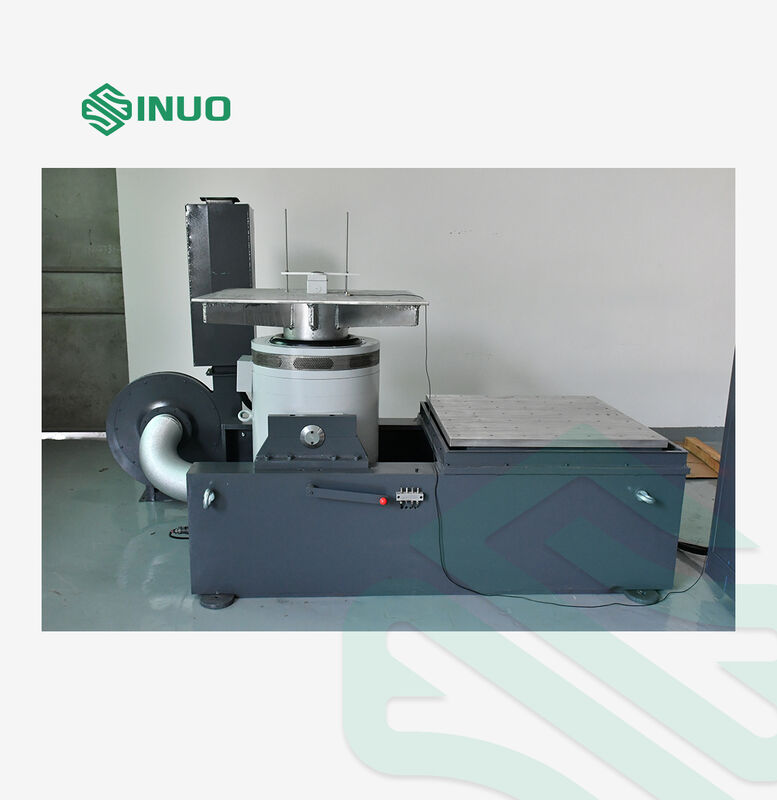

Generador de excitación electromagnética A11S24

Parámetro	Especificación
Fuerza de excitación sinusoidal máxima	1100Kg.f pico
Fuerza excitante aleatoria máxima	1100Kg.f r.ms
Fuerza de excitación de impacto máxima	2200Kg.f pico
Rango de frecuencia	1-2800Hz
Desplazamiento máximo	51 mm páginas
Velocidad máxima	2m/s
Aceleración máxima	100G
Frecuencia resonante de primer orden	2500Hz±5%
Carga máxima	300 kilogramos
Frecuencia de aislamiento de vibraciones	2,5Hz
Diámetro de la bobina móvil	Ф240 mm
Peso de la bobina móvil	11 kilos
Atornillar la mesa	17×M10
Fuga de flujo	<1mT (10gauss)
Momento excéntrico permitido	500N.m
Tamaño del equipo	L1300mm×D940mm×H800mm (excluyendo la mesa de expansión vertical)
Peso del equipo	880 kg (excluyendo mesa deslizante horizontal)

Amplificador de potencia de conmutación digital SA-6K

Parámetro	Especificación
Potencia de salida	12KVA
Voltaje de salida	120V
Corriente de salida	100A
SNR	>65dB
Tamaño del amplificador	D900mm×L600mm×H1130mm

Sistema de servoprotección

Funciones de protección integrales que incluyen: temperatura, presión del viento, sobredesplazamiento, sobretensión, sobrecorriente, subtensión de entrada, falla externa, fuente de alimentación de control, falla lógica y pérdida de fase de entrada.

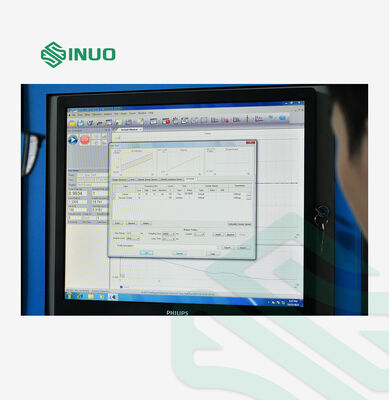

Controlador de vibración digital VCS-2

Componente	Especificación
Configuración de hardware	2 canales de entrada simultáneos, 1 canal de salida
Módulo de función de control	Choque sinusoidal, aleatorio y clásico.
Computadora de control	Computadora marca original de 17" con monitor LCD, Windows 10
Software	Operación en chino/inglés, análisis en el dominio del tiempo y en el dominio de la frecuencia, fuente de señal, análisis de barrido de frecuencia sinusoidal, generación automática de informes de prueba de WORD, visualización y almacenamiento de datos, configuración de parámetros de prueba y funciones de análisis.

Acelerador del sistema

Parámetro	Especificación
Rango de frecuencia	1-7000Hz
Sensibilidad	30 unidades/g
Rango de temperatura	-40 a 180°C

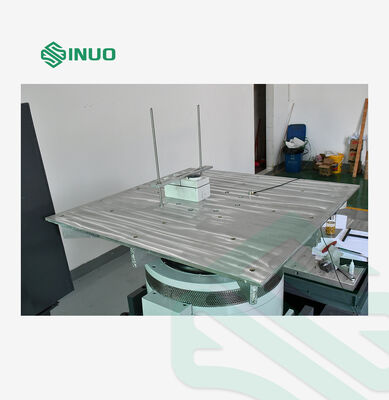

Mesa extensible vertical VT80

Parámetro	Especificación
Material	Aleación de magnesio, superficie endurecida.
Tamaño de la mesa	800×800 milímetros
Orificio fijo	Distribución rectangular M10 100MM×100MM, duradera y resistente al desgaste.
Frecuencia de uso del límite superior	Sinusoidal 1000 Hz, Aleatorio 2000 Hz
Peso	Aproximadamente 23 kilos

Mesa deslizante de película de aceite horizontal HG80

Parámetro	Especificación
Material	Aleación de magnesio, superficie endurecida.
Tamaño de la mesa	800×800 milímetros
Orificio fijo	Distribución rectangular M10 100MM×100MM, duradera y resistente al desgaste.
Frecuencia de uso del límite superior	Sinusoidal 2000 Hz, Aleatoria 2000 Hz
Peso	Aproximadamente 29Kg (sin cabezal de conexión)

Ventilador de refrigeración B402S

Parámetro	Especificación
Potencia del ventilador	4kW
Caudal del ventilador	40,8m³/minuto

Requisitos eléctricos

Requisito	Especificación
Fuente de alimentación	CA trifásica 380V/50Hz 18 KW
Aire comprimido	0,6 MPa
Resistencia al suelo	≤4Ω

Funciones del controlador de vibración digital

Control aleatorio

Utiliza ecualización de la función de transferencia con diagramas de espectro de potencia definidos por el usuario. Emite continuamente señales aleatorias gaussianas para un control de bucle cerrado multicanal preciso y en tiempo real. Los algoritmos de control adaptativo integrados responden rápidamente a las no linealidades del sistema, la frecuencia de resonancia y los cambios de carga.

Rango de frecuencia: 0-4680Hz (ampliable a 18750Hz)
Resolución: 100, 200, 400, 800, 1600, 3200 líneas espectrales
Rango de potencia de control: >90dB
Estrategia de control: control de un solo canal, promedio ponderado, valor máximo, valor mínimo

Control seno

Proporciona señales sinusoidales y de barrido sinusoidal de alta calidad con un control de amplitud preciso. Configure la magnitud de permanencia, la frecuencia de permanencia y la duración por tiempo o número de ciclos.

Rango de frecuencia: 1Hz-4680Hz (ampliable a 10000Hz)
Tiempo de bucle cerrado: 5 mS
Distorsión armónica: <-100dB
Modos de barrido de frecuencia: lineal (0-6000 Hz/min) y logarítmico (0-100 Oct/min)
Dirección de barrido: arriba y abajo
Duración del barrido: configurable por número de barridos o tiempos de prueba

Choque clásico

Emplea un método de ecualización de función de transferencia que admite varios tipos de formas de onda, incluidas media onda sinusoidal, onda de campana, onda rectangular, onda trapezoidal, onda de diente de sierra de pico frontal, onda de diente de sierra de pico posterior y onda triangular. Se pueden ingresar valores de pico de pulso personalizados según sea necesario.

Duración del pulso: 0,5 a 3000 mS
Ancho de banda máximo de análisis: 22000Hz
Tamaño de cuadro: hasta 16384
Cumplimiento: MIL-STD-810 (estándar militar de EE. UU.), estándar ISO, límites de control de interrupciones definidos por el usuario
