MIL-STD-810 Agitador de vibración electrodinámico para una mayor durabilidad

 MIL-STD-810Agitador de vibración electrodinámico para mayor durabilidad

Aplicación del producto

Las pruebas de vibración son el acto de excitar o sacudir un componente o dispositivo para ver cómo reaccionaría en un entorno real. El rango de aplicación de la prueba de vibración es extremadamente amplio, desde productos industriales como placas de circuito, aviones, barcos, cohetes, misiles, automóviles y electrodomésticos.

Sinuo puede proporcionarle todo el esquema de excitación y prueba, y demostrar la calidad de los productos para usted de acuerdo con las normas nacionales e internacionales, como GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC y ASTM.

Fórmula de selección de la máquina de vibración y diagrama de estructura del generador de vibración

1. Las condiciones de prueba proporcionadas por la empresa del cliente;

2. Tipo de prueba: Barrido sinusoidal; Aleatorio; Choque

3. Rango de respuesta de frecuencia: 1-3000Hz

4. Fórmula: A(g)=(2πf)2Dcm/980≒A=0.002DmmF²  D=A/0.002F²

F=M(kg) ×A(g)

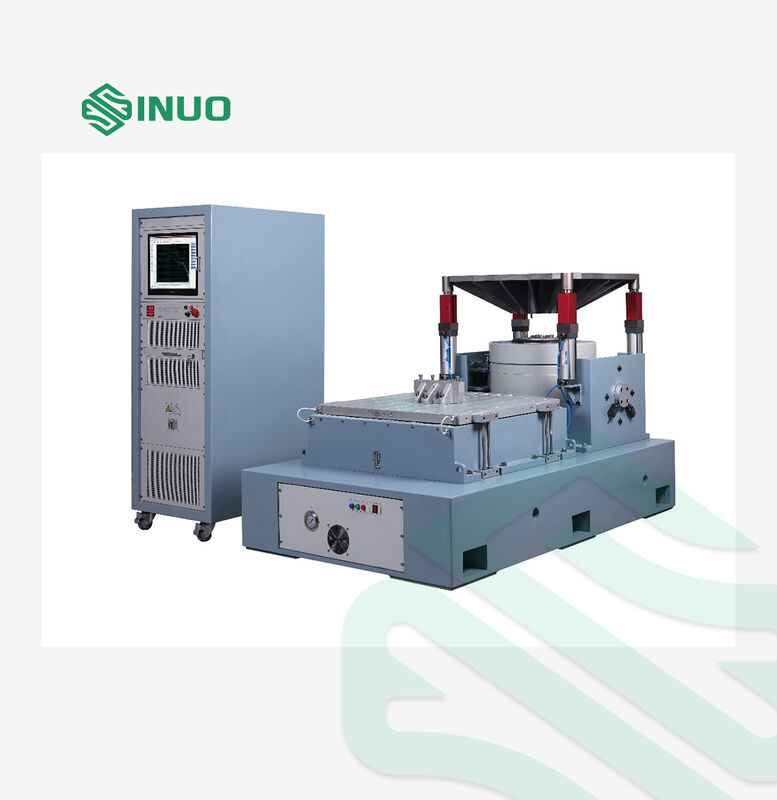

Instrucciones de configuración del equipo

Parámetros técnicos del equipo

1. Cuerpo de la mesa de vibración

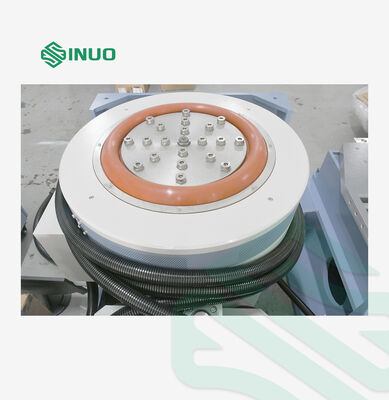

1.1 Bobina móvil

La mesa vibratoria está equipada con bobinas móviles fundidas y mecanizadas manualmente, sistema de soporte de carga optoelectrónico y guía axial de doble rodamiento. La guía de doble rodamiento es una característica única que ayuda a reducir el cruce axial dinámico y la rotación durante las pruebas de vibración para una durabilidad superior.

1.2 Bobina de excitación

Estructura de doble circuito magnético, baja fuga de flujo, campo magnético uniforme.

1.3 Superficie del cuerpo

Utilizando un tratamiento de fosfatación avanzado y tecnología de pintura para automóviles, tiene efectos anti-desgaste y anti-óxido a largo plazo.

1.4 Refrigeración de la mesa:

Adopte ventiladores de bajo ruido y mejore la estructura de entrada de aire del cuerpo de la mesa. La bobina de excitación adopta un conducto de aire de panal, y el anillo magnético medio adopta un conducto de aire de derivación de doble capa. Se adopta un nuevo diseño de conducto de aire para mejorar el efecto de enfriamiento.

2. Amplificador de potencia de conmutación digital LA

El amplificador de potencia de conmutación digital de la serie LA adopta la tecnología IGBT fiable:

a. Alta estabilidad y fiabilidad

b. Cumplir con los requisitos de la norma "CE" de la UE

c. Utilizando la tecnología de modulación de ancho de pulso de multiplicación de frecuencia sinusoidal, la relación señal/ruido del amplificador de potencia es alta.

d. Utilizando el principio de funcionamiento de la fuente de alimentación conmutada, la eficiencia de conversión es alta.

e. Utilizando la tecnología electrónica de reparto automático de corriente

f. Buen rendimiento de seguridad.

3. Sistema de protección servo

Funciones de protección completas, incluyendo sobretensión de la red eléctrica, subtensión, pérdida de fase, fallo lógico, paso del módulo de potencia, sobretemperatura, sobrecorriente de salida, sobretensión de salida, potencia de accionamiento, sobre-desplazamiento de la plataforma, temperatura de la plataforma, enclavamiento externo, etc.

4. Plataforma de expansión vertical

La plataforma de extensión se utiliza generalmente como plataforma para especímenes de montaje más grandes y puede ser cuadrada o redonda o definida por el usuario. Para reducir el impacto de las características dinámicas de la plataforma extendida, todas las plataformas extendidas deben ser modeladas y analizadas para sus frecuencias modales. Estas plataformas de extensión suelen estar fundidas en aleación de magnesio y tienen material de amortiguación adherido.

5. Sistema de centrado automático fotoeléctrico

Ajuste automáticamente la posición de la bobina móvil para mantenerla en un estado equilibrado. Un sistema de centrado automático asegura que la bobina móvil esté siempre centrada durante la carga y descarga.

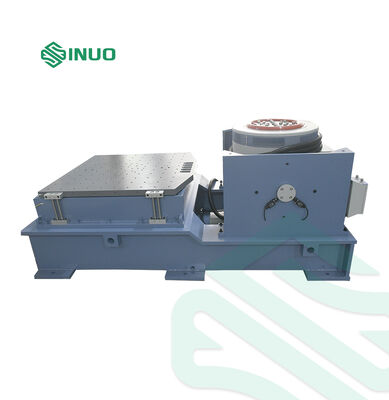

6. Plataforma deslizante horizontal

El diseño del deslizamiento horizontal tiene un alto momento de vuelco y restricción lateral. Este concepto de diseño, combinado con una disposición de deslizamiento horizontal estándar, tiene un alto límite de momento dinámico manteniendo las características de amortiguación de la película de aceite de guiado. La mesa deslizante horizontal se compone de una placa deslizante, un cabezal de conexión, una losa de granito natural, una base de mesa deslizante horizontal y una fuente de aceite independiente.

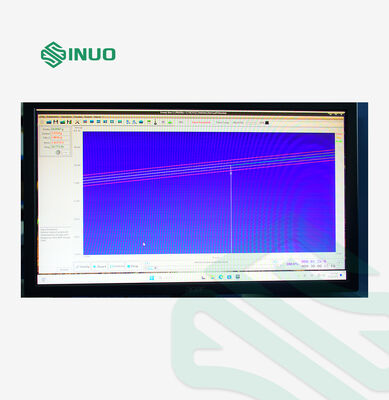

7. Controlador de vibración digital

El controlador de vibración adopta un sistema de estructura distribuida avanzada. El control de bucle cerrado se realiza mediante el procesador DSP, y el PC es independiente del bucle de control. Asegura el tiempo real y la alta eficiencia del sistema de control. Puede responder a cualquier cambio en el sistema de prueba de manera oportuna y rápida. Asegurar la estabilidad y la alta precisión del control. El hardware adopta un procesador DSP de punto flotante de 32 bits con una frecuencia principal de hasta 300 MHz y un ADC/DAC con una resolución de 24 bits. Tecnología de diseño de bajo ruido con filtrado digital de punto flotante de alta precisión y circuitos de hardware. El controlador controla aleatoriamente el rango dinámico para que sea mayor que 90dB, y la relación señal/ruido es mayor que 100dB.

Características

a. Alto rendimiento y fiabilidad

El control de bucle cerrado se realiza mediante el procesador DSP, y el PC es independiente del bucle de control. Asegura el tiempo real y la alta eficiencia del sistema de control. Puede responder a cualquier cambio en el sistema de prueba de manera oportuna y rápida. Asegurar la fiabilidad y la alta precisión del control. Todos los canales de entrada tienen ADC de resolución de 24 bits, diseño de hardware de bajo ruido y filtros analógicos y digitales anti-aliasing incorporados, lo que garantiza eficazmente la alta precisión del análisis.

b. Fácil de operar

El software de aplicación basado en Windows es fácil de operar y rico en funciones auxiliares. El potente asistente automático del sistema y la función de generación automática de informes de prueba facilitan las tareas de prueba repetitivas y aburridas. La configuración de los parámetros de prueba es rica y rigurosa, y la interfaz USB2.0 la hace más estrechamente y armoniosamente conectada con el ordenador.

c. Funciones potentes y flexibilidad

El controlador de vibración es una potente plataforma de control de vibración que puede completar múltiples tareas complejas. En la misma plataforma de hardware, se puede configurar un software de aplicación diferente para completar una variedad de tareas de análisis para satisfacer sus diferentes necesidades de prueba y análisis. El controlador adopta un diseño modular, y puede configurar el hardware y el software correspondientes de acuerdo con las diferentes necesidades del usuario para satisfacer diferentes necesidades.

d. Seguridad de la prueba

El controlador proporciona un control de señal a pequeña escala para obtener una vista previa del control de vibración del sistema. Este método ayuda a los ingenieros de pruebas a predeterminar los niveles de ruido. Y tener una comprensión aproximada de la función de transferencia y otras características del sistema. También hay múltiples comprobaciones de seguridad y ajustes de enclavamiento. La seguridad de los probadores, los objetos de prueba y el equipo de la mesa de vibración está garantizada en la mayor medida. Si hay una anomalía en el sistema, puede pulsar inmediatamente la tecla de terminación incorporada del sistema para finalizar la prueba.

e. Generación de informes de prueba

Admite la generación rápida de informes de prueba con un solo clic en formato Word o PDF. Solo necesita hacer clic en el botón de generación de informes para obtener los resultados de la prueba actual. Desde la descripción de la función básica de control de prueba hasta los parámetros específicos de configuración de la prueba, desde la curva del espectro objetivo de control hasta la curva del dominio del tiempo y la frecuencia de la prueba, todo está disponible. Es conveniente para usted modificar y hacer de acuerdo con las diferentes especificaciones del informe de prueba. Se puede imprimir y previsualizar directamente, y se puede enviar en línea.

Principales parámetros técnicos del controlador de vibración digital

Descripción de la función del controlador de vibración digital

Control aleatorio

De acuerdo con el diagrama del espectro de potencia definido por el usuario (realizado por el editor del espectro objetivo), el control aleatorio adopta el método de ecualización de la función de transferencia. Emite continuamente señales aleatorias gaussianas para implementar rápidamente el control de bucle cerrado multicanal en tiempo real y preciso. Los algoritmos de control adaptativo incorporados reaccionan rápidamente a las no linealidades del sistema, la frecuencia de resonancia y los cambios de carga.

Rango de frecuencia: 0~4800Hz, extensible a 18750Hz

Resolución: 100, 200, 400, 800, 1600, 3200 líneas espectrales

Rango de potencia de control: >90dB

Estrategia de control: control de un solo canal, promedio ponderado, valor máximo, valor mínimo.

Control sinusoidal

Sine proporciona señales sinusoidales y de barrido sinusoidal de calidad analógica con control sobre la amplitud de la forma de onda sinusoidal. La magnitud de permanencia, la frecuencia de permanencia se pueden establecer, y la duración de permanencia se puede determinar estableciendo el tiempo o el número de ciclos de la señal sinusoidal.

Rango de frecuencia: 1Hz~5000Hz, ampliable a 10000Hz

Tiempo de bucle cerrado: 5 mS

Distorsión armónica:<-100dB

Modo de barrido de frecuencia: barrido de frecuencia lineal 0~6000 Hz/min | Barrido logarítmico 0~100 Oct/min

Dirección de barrido: arriba, abajo

Duración del barrido: se puede establecer como el número de barridos o tiempos de prueba.

Choque clásico

Adopte el método de ecualización de la función de transferencia, soporte media onda sinusoidal, onda de campana, onda rectangular, onda trapezoidal, onda de diente de sierra de pico frontal, onda de diente de sierra de pico trasero, onda triangular. Los usuarios también pueden introducir el valor pico del pulso de acuerdo con sus necesidades.

Duración del pulso de 0,5 a 3.000 mS

Ancho de banda de análisis máximo 18750Hz

Tamaño del marco: hasta 16384

Cumplir con las normas: MIL-STD-810 (estándar militar estadounidense), norma ISO, límite de control de interrupción definido por el usuario.
