Equipo de prueba eléctrico dedicado de la seguridad ISO 6469 para la electrónica del vehículo eléctrico

Equipo de prueba eléctrico dedicado de la seguridad ISO 6469 para la electrónica del vehículo eléctrico

Nombre De La Marca:	Sinuo
Número De Modelo:	SNE6884A
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	20 sistemas/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Estándar aplicado:

ISO 6469, etc

Método de la exhibición:

pantalla a color verdadera 19-inch

La CA soporta la gama del voltaje:

100-5000V

La CA soporta la carga de la salida:

200VA (5000V/40mA)

Gama de medición de la resistencia de DC:

5mΩ-200mΩ/2K-200KΩ

Gama de la medida de la temperatura de DC:

-10.0℃~+60.0℃

Gama del voltaje de salida de la resistencia de aislamiento:

DC: 200-1000V

Gama de la medida de la resistencia de aislamiento:

1.0-3000MΩ

Detalles de empaquetado:

Caja del cartón

Capacidad de la fuente:

20 sistemas/mes

Resaltar:

40mA dedicó el equipo de prueba eléctrico de la seguridad

Equipo de prueba eléctrico de la seguridad 200VA

Dispositivo de la medida del aislamiento del ISO 6469

Descripción del producto

Analizador dedicado de la seguridad del ISO 6469 para la electrónica del vehículo eléctrico

Estándares y cláusulas cumplidos

Vehículos de camino electropropulsados del 6469-1:2019 del ISO — Especificaciones de seguridad — Parte 1: Sistema recargable del almacenamiento de energía (RESS)

Enchufes del 62196:2020 del IEC, zócalo-mercados, conectores del vehículo y carga entrada-conductora del vehículo de vehículos eléctricos

…

Descripción del equipo

1. Artículos de la prueba: La CA soporta el voltaje, DC soporta el voltaje, resistencia de aislamiento, igualación potencial.

2. Alta precisión: la exactitud básica de normas de seguridad es el 1%.

3. Soporte el voltaje con la detección del arco, y aumente el ajuste del voltaje el comenzar; DC soporta voltaje y el aislamiento aumenta el límite más bajo de carga actual, y aumenta lentamente la función del límite superior.

4. Función perfecta de la protección: El dispositivo rápido de alto voltaje de la descarga de DC durante DC soporta la prueba del voltaje, para evitar voltaje residual en el objeto probado, que puede causar peligro de la descarga eléctrica; prevenga el circuito de alto voltaje de la descarga eléctrica, detecte el lazo en cualquier momento, evitar lesión de la descarga eléctrica, y asegure la seguridad de los personales.

5. La función de detección inteligente se gira para confirmar automáticamente la salida normal del instrumento para asegurar la confiabilidad de la prueba.

6. La interfaz USB puede copiar rápidamente los parámetros determinados, hizo salir los resultados de la prueba, y actualiza el programa en línea.

7. El interfaz de la exploración del código de barras de la ayuda, puede realizar la selección de grupo rápida, el almacenamiento de datos y otras funciones.

Función y configuración

Estándares aplicados		ISO 6469, IEC 62196, etc
Modelo		SNE6884A
Descripción de la función de prueba		El voltaje ca soporta, voltaje de DC soporta, resistencia de aislamiento, equilibrio potencial
Las condiciones de trabajo	Fuente de alimentación de trabajo	El AC220V±10%, el 50/60Hz±5%
	La temperatura del ambiente	0-40℃
	Humedad ambiental	20-80%RH
Modo de visualización		10,2 “pantallas táctiles a todo color
Sobre la protección actual		Fusible, protección de software
Manera de la alarma		Alarma sana y ligera: zumbador, indicador luminoso
La configuración estándar	Interfaz teledirigido	El comienzo, para
	Interfaz de la salida de la cantidad que cambia	Pasado, fallado, probando
	Función de la comunicación	RS232
	Interfaz de la luz de la alarma	Luz tricolora de la alarma
	La interfaz USB	Datos de prueba del almacenamiento, función de la mejora del disco del USB
	Interfaz de la exploración del código de barras	Puede ser conectado con el arma del escáner

Parámetros técnicos

Prueba de resistencia de aislamiento	Salida nominal	3000V/10GΩ
	Ondulación del voltaje de salida	Carga resistente, 3000V/2mA, el <1%
	Gama del ajuste del voltaje de salida	DC: 100-3000V ajustable
	Resolución/exactitud del voltaje de salida	± 1V (el 1% value+2V de determinación)
	Gama del ajuste de la resistencia de aislamiento	Límite superior: 0.000-9.999-99.99-999.9-10000MΩ 0=closed Un límite más bajo: 0.1000-9.999-99.99-999.9-10000MΩ (50GΩ opcional)
	Gama/resolución de la medida de la resistencia de aislamiento	0.100-0.499KV: 0.100-9.999-99.99-999.9MΩ-2.000GΩ 0.500-1.000KV: 0.200-9.999-99.99-999.9MΩ-1.000GΩ-10.00GΩ 0,001 MΩ/0.01 MΩ/0,1 MΩ/1 MΩ/10MΩ
	Remuneración de resistencia	>30MΩ, automático/manual
	Exactitud de la medida de la resistencia de aislamiento	0.100-0.499KV: 0.100MΩ-9.999 MΩ, 10,00 MΩ-99.99 MΩ, 100,0 MΩ-999.9 MΩ, 1.000GΩ-2.000GΩ: ± (palabras de la lectura value+2 del 5%) 0.500-3.000KV: 0.200MΩ-9.999 MΩ, 10,00 MΩ-99.99 MΩ, 100,0 MΩ-999.9 MΩ, ± (palabras de la lectura value+2 del 2%) 1.000GΩ-10.00GΩ, ± (palabras de la lectura value+2 del 5%)
	Corriente de carga de un límite más bajo	0~3.500uA, automático/manual
	Subida lenta/ajuste lento del tiempo de caída	0.1-999.9s / 0.0-999.9s
	Tiempo del retraso/de la prueba que fija la gama	0.3-999.9s / 0,0 (salida continua 0.0=), 0.1-999.9s
	Resolución de tiempo de la prueba/exactitud	0.1s / ± (0,1% value+0.05s de determinación)

La CA soporta la prueba del voltaje	Soporte el tipo de la prueba del voltaje	El estado frío soporta la prueba del voltaje
	Carga de la salida nominal	200VA (5000V/40mA)
	Forma de onda del voltaje de salida, tarifa del ajuste	Onda sinusoidal, el <1% (ninguna carga a carga plena)
	Gama del ajuste del voltaje de salida	CA: 100-5000V
	Resolución/exactitud del voltaje de salida	1V / ± (valor de ajuste 1%× +2V)
	Frecuencia de la salida	valor de determinación del × de 50Hz o de 60Hz/el ±0.1%
	Gama de la configuración actual/cero actual	Límite superior: 0.000-3.999-40.00mA Un límite más bajo: 0.000-3.999-40.00mA Automático o manual
	Gama/resolución actuales de la medida	0.002-3.999-40.00mA 0.001mA/0.01mA
	Exactitud actual de la medida	± (palabras del valor +2 de la lectura del 1%)
	Tiempo de subida/tiempo muerto lento	0.0-999.9s
	Tiempo de la prueba que fija la gama	0,0 (salida continua 0.0=), 0.1-999.9s
	Resolución de tiempo de la prueba/exactitud	0.1s / ± (0,1% valores de determinación +0.05s)
	Ajuste del voltaje el comenzar	valor de determinación del voltaje de salida del × (del 0%~50%)
	Detección del arco	El nivel 1-9, No.9 es el nivel más sensible, 0 = cerrado

DC soporta la prueba del voltaje	Soporte el tipo de la prueba del voltaje	El estado frío soporta la prueba del voltaje
	Carga de la salida nominal	60VA (DC: 6000V/10mA)
	Ondulación del voltaje de salida	Carga resistente (6000V/1mA) el <1%
	Gama del ajuste del voltaje de salida	DC: 100-6000V
	Resolución/exactitud del voltaje de salida	1V / ± (valor de determinación del 1% +2V)
	Gama de la configuración actual	Límite superior: 0.000-0.399-3.999-10.00mA Un límite más bajo: 0.000-0.399-3.999-10.00mA cierre 0=
	Gama actual de la medida/cero actual	0.000-0.399-3.999-10.00mA/0.000-2.000mA Automático o manual
	Resolución/exactitud actuales de la medida	0.001mA/0.04mA ± (palabras de la lectura value+2 del 1%)
	Tiempo de subida/tiempo muerto lento	0.1-999.9s / 0.0-999.9s
	Tiempo de la prueba que fija la gama	0,0 (salida 0.0=Continuous), 0.1-999.9s
	Resolución de tiempo de la prueba/exactitud	0.1s / ± (0,1% value+0.05s de determinación)
	Ajuste del voltaje el comenzar	valor de determinación del voltaje del ×output (del 0%~50%)
	Corriente lentamente de levantamiento del límite superior	0.005-9.999-10.00mA
	Corriente de carga de un límite más bajo	0.0-350.0uA DC, automático o manual
	Tiempo de descarga	≤20mS
	Detección del arco	El nivel 1-9, No.9 es el nivel más sensible, 0 = cerrado

Prueba potencial de la igualación	Método de prueba	Sistema de cuatro cables
	Gama/resolución del ajuste del voltaje de salida	DC: 2.0-32.0A/0.1A
	Exactitud de la corriente de salida	± (valor de determinación del 1% +0.20A)
	Gama del ajuste de la resistencia	Límite superior: 0-600mΩ Un límite más bajo: 0-600mΩ cierre 0=
	Gama de la medida de la resistencia	3.00A≤\|≤10.00A, 0-600mΩ; 10.00A<\|≤20.00A, 0-300mΩ; 20.00A<\|≤30.00A, 0-200mΩ
	Resistencia a cero	0-100mΩ
	Resolución/exactitud de la medida de la resistencia	1mΩ/± (lectura 1,5% value+3mΩ)
	Tiempo de la prueba que fija la gama	0,0 (salida 0.0=Continuous), 0.1-999.9s
	Resolución de tiempo de la prueba/exactitud	0.1s / ± (0,1% value+0.05s de determinación)

Accesorios especiales de la prueba

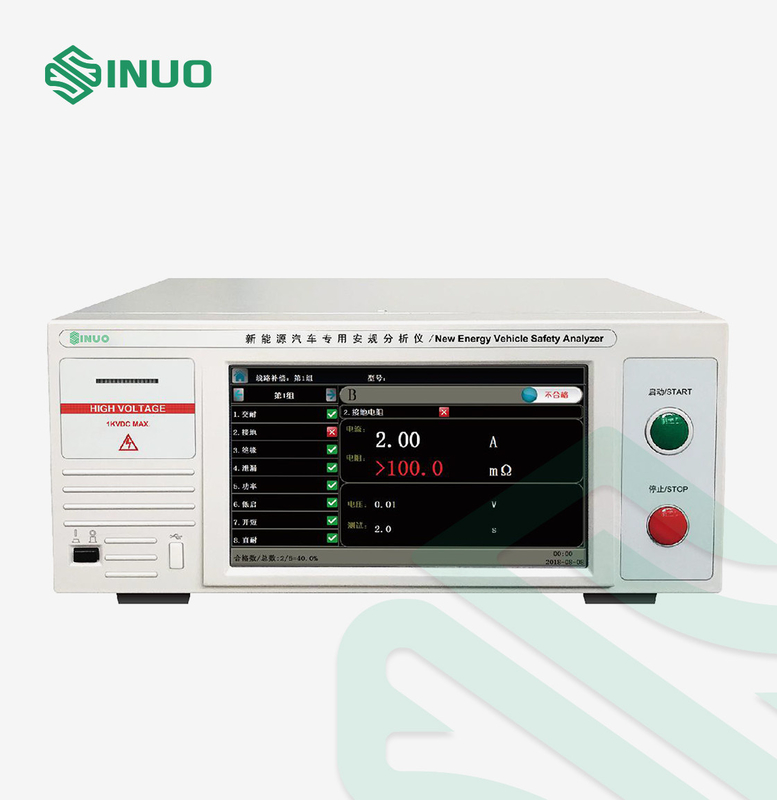

Equipo de prueba eléctrico dedicado de la seguridad ISO 6469 para la electrónica del vehículo eléctrico 0
