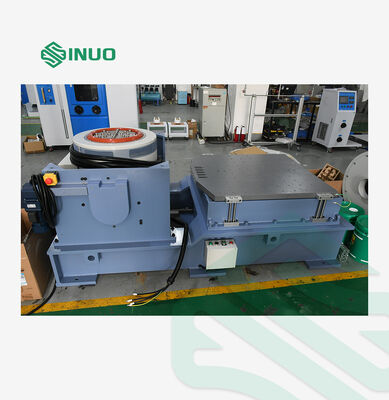

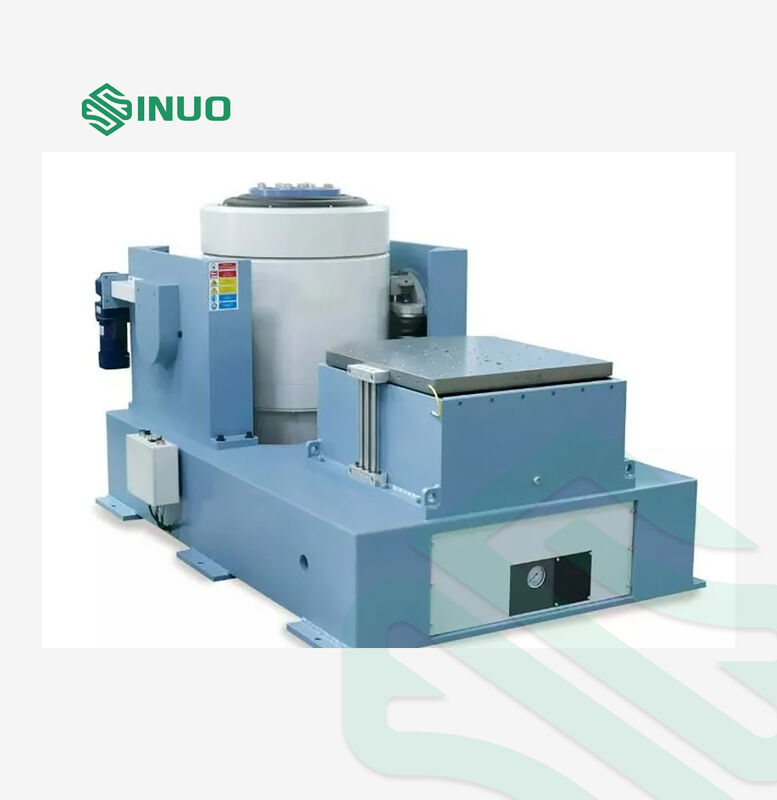

Equipo de prueba de vibración vertical ISO y ASTM para pruebas de componentes

Equipo de prueba de vibración vertical ISO y ASTM para pruebas de componentes

Nombre De La Marca:	Sinuo
Número De Modelo:	SN553-EV440HB120VT60VCS-2
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Fuerza de excitación sinusoidal máxima:

4000Kg.f pico (40KN)

Fuerza excitante aleatoria máxima:

4000Kg.f rms (40KN)

Fuerza máxima de excitación de impacto:

Pico de 8000Kg.f (80KN)

Rango de frecuencia:

1～2700Hz

Dislocación máxima:

100 mm p-p

Velocidad máxima:

2m/s

Detalles de empaquetado:

Caja de la madera contrachapada

Capacidad de la fuente:

5 juegos/mes

Resaltar:

equipo de prueba eléctrico de la seguridad 3000V

Equipo de prueba eléctrico de la seguridad del estator del motor

Equipo de prueba de carga del ev a dos caras

Descripción del producto

Equipo de ensayo de vibración vertical ISO y ASTM para ensayo de componentes

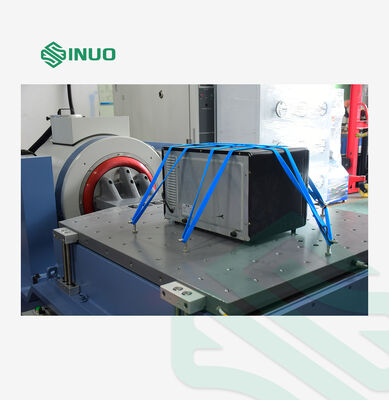

Las pruebas de vibración implican componentes y dispositivos emocionantes o impactantes para simular condiciones ambientales reales y evaluar el rendimiento.Esta metodología de ensayo se aplica ampliamente en todos los sectores industriales, incluidas las placas de circuito, aviones, barcos, cohetes, misiles, automóviles y electrodomésticos.

Aplicación del producto

Sinuo proporciona soluciones integrales de excitación y pruebas que validan la calidad del producto de acuerdo con estándares nacionales e internacionales, incluidos GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,y ASTM.

Especificaciones técnicas

VG4000-100 Generador de excitación electromagnética

Fuerza de excitación sinusoidal máxima	Punto máximo de 4000 kg.f (40KN)
La máxima fuerza de excitación aleatoria	Se aplicarán los siguientes requisitos:
Fuerza máxima de excitación por impacto	La velocidad máxima máxima de 8000Kg.f (80KN)
Rango de frecuencia	1 a 2 700 Hz
El desplazamiento máximo	100 mm p-p
Velocidad máxima	2 m/s
Aceleración máxima	Se aplicarán las siguientes medidas:

Relación entre carga máxima y aceleración

5G (49 m/s2)	760 kg de peso
10G (98 m/s2)	360 kg
20G (196 m/s2)	- 160 kg
30 G (294 m/s2)	93 kg

Frecuencia de resonancia de primer orden	2500 Hz ± 5 por ciento
Carga máxima	800 kg de peso
Frecuencia de aislamiento de vibraciones	2.5 Hz
Diámetro de la bobina móvil	Φ420 mm
Peso de la bobina móvil	40 kg de peso
Fugas de flujo	< 10 gauss
Momento excéntrico permitido	Más de 500 N.m.
Las dimensiones del equipo	Cubiertas y cubiertas con cubiertas de metal
Peso del equipo	3600 kg

El amplificador de potencia de conmutación digital LA-45

Potencia de salida	45 KVA
Voltado de salida	110 RPM
Corriente de salida	400 armas
El SNR	≥ 70 dB
Dimensiones del amplificador	Las medidas de ensayo se aplicarán en el caso de los vehículos de la categoría M1 y M2.

Sistema de protección por servo

Características de protección integrales, incluido el control de la temperatura, el control de la presión del viento, la protección contra el sobre desplazamiento, la protección contra el sobrevolución, la protección contra el sobrecorriente,Protección contra bajo voltaje de entrada, detección de fallas externas, control de la energía de control de la energía, detección de fallas lógicas, y la protección de la pérdida de fase de entrada.

Control de vibración digital VCSusb-2

Configuración del hardware	2 canales de entrada simultáneos, 1 canal de salida
Módulo de función de control	Sine, aleatorio, choque típico
Computadora de control	Computadora de marca original con monitor LCD

Las capacidades del software incluyen la interfaz de operación chino/inglés, análisis del dominio de tiempo y dominio de frecuencia, gestión de la fuente de señal, análisis de barrido de frecuencia senoidal,generación automática del informe de prueba WORD, visualización y almacenamiento de datos, configuración de parámetros de ensayo y funciones integrales de análisis de señales y datos.

Acelerómetro del sistema

Rango de frecuencia	1 a 12000 Hz
Sensibilidad	30 PC/g
Rango de temperatura	-24 a 250 °C

VT60 Tabla de extensión vertical

El material	De aleación de magnesio, endurecida en la superficie
Tamaño de la tabla	Se trata de un sistema de control de la velocidad.
Agujero fijo	M8 distribución rectangular con manguera de tornillo de acero inoxidable de 100 mm × 100 mm
Frecuencia de uso del límite superior	Sin 2000 Hz, aleatorio 2000 Hz
Peso	Aproximadamente 60 kg

HB120 Tabla de deslizamiento de película de aceite horizontal

El material	De aleación de magnesio, endurecida en la superficie
Tamaño de la tabla	Las medidas siguientes se aplicarán:
Agujero fijo	M12 distribución rectangular con manguera de tornillo de acero inoxidable de 100 mm × 100 mm
Frecuencia de uso del límite superior	Sinus 500 Hz, aleatorio 2000 Hz
Peso	Aproximadamente 170 kg

Ventilador de refrigeración BL-5000

Potencia del ventilador	15 KW
Tasa de flujo del ventilador	1.2 m3/s
Presión del ventilador	6.5 kpa

Requisitos eléctricos

Fuente de alimentación	AC de 3 fases 380V/50Hz 65 KW
Aire comprimido	0.6 Mpa
Resistencia del suelo	≤ 4 Ω
